Schneider Electric TeSys K LC1K0910M7 3P 9A 4kW 220–230 V AC Bobin 1NO Yardımcı Kontak Kontaktör
LC1K0910M7, kompakt üç kutuplu kontaktör olarak pano, dağıtım ve motor kontrol projelerinde ürün kodu bazında güvenilir seçim yapılmasını destekler. Aşağıdaki teknik değerler ürün ailesi ve bu referansın elektriksel parametreleri dikkate alınarak hazırlanmıştır.
Öne Çıkan Avantajlar
- Dar pano alanlarında kullanım için kompakt TeSys K gövde
- 9 A AC-3/AC-3e ve 4 kW 400 V motor anahtarlama sınıfı
- 220–230 V AC kumanda bobini
- 1NO entegre yardımcı kontak
- Vidalı terminallerle pano ve makine kumandasına uygun bağlantı
Kullanım Alanları
- Küçük pompa ve fanlar
- Kompakt makine panoları
- Konveyör ve aktüatör devreleri
- HVAC yardımcı motorları
- Uzaktan açma-kapama kumandaları
Teknik Özellikler
| Marka / seri | Schneider Electric / TeSys K |
|---|---|
| Ürün referansı | LC1K0910M7 |
| Ürün tipi | Kompakt üç kutuplu kontaktör |
| Ana kutuplar | 3P, 3 normalde açık |
| AC-3/AC-3e anma akımı | 9 A |
| Motor gücü | 4 kW, 400 V AC-3/AC-3e |
| Kumanda bobini | 220–230 V AC |
| Yardımcı kontak | 1NO |
| Bağlantı | Vidalı terminaller |
| Standart | IEC/EN 60947-4-1 |
| Uygulama | Motor kontrolü ve rezistif yük anahtarlama |

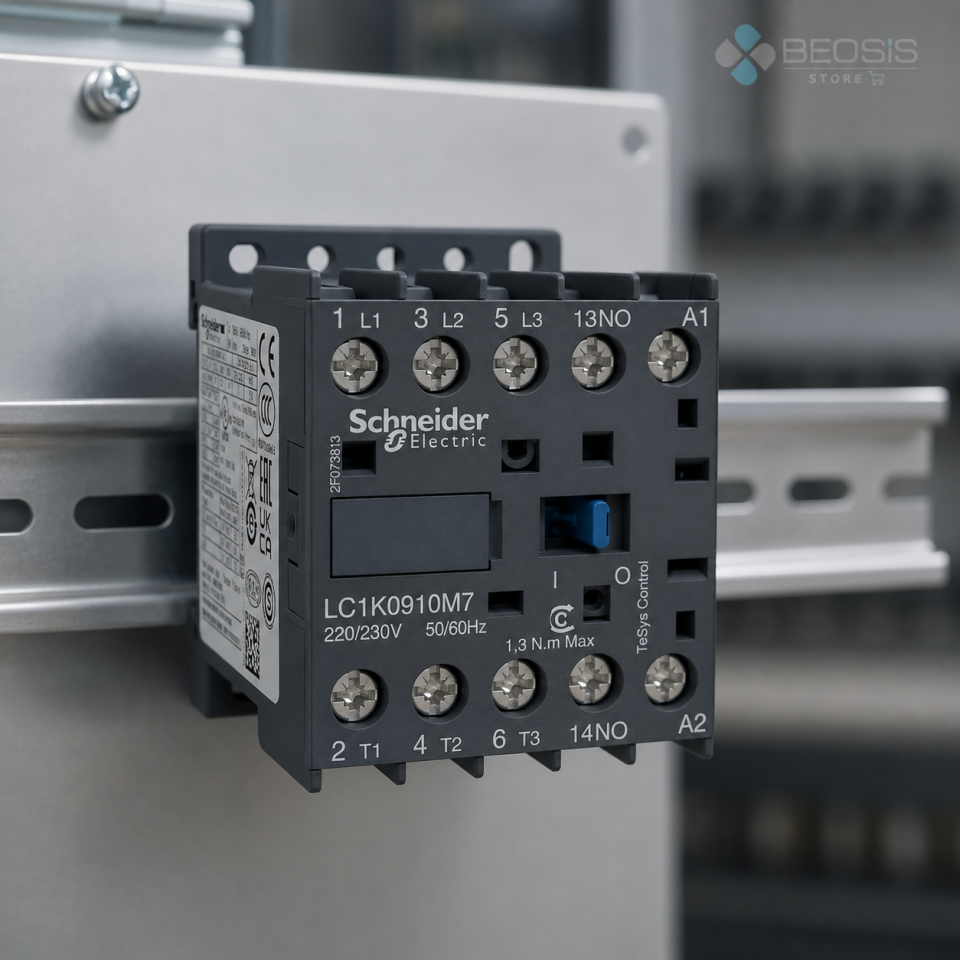

| Montaj | DIN rayı veya plaka, ürün talimatına göre |
| EAN / GTIN-13 | 3389110363876 |
Doğru Ürün Seçimi
Sipariş Öncesi Kontrol
- Motor etiket akımı
- Bobin gerilimi ve AC/DC türü
- Yardımcı kontak NO/NC ihtiyacı
- Aşırı yük ve kısa devre koruması
- Mekanik pano yerleşimi
Montaj ve Devreye Alma
A1-A2 bobin uçlarında polarite/gerilim türü AC yapıya göre doğrulanmalı; ana güç kontakları motor koruma düzeniyle koordineli kullanılmalıdır. Enerjili montaj yapılmamalıdır.
Profesyonel uygulama uyarısı: Elektriksel koruma ve kumanda ürünlerinin seçimi; kısa devre hesabı, kablo kesiti, yük karakteristiği, ortam koşulları ve yürürlükteki standartlarla birlikte yapılmalıdır. Montaj ve devreye alma yetkili elektrik personeli tarafından gerçekleştirilmelidir.
Proje ve Satın Alma Avantajı
Doğru referansla sipariş: LC1K0910M7 ürün kodu, EAN 3389110363876 ve temel elektriksel değerler birlikte kontrol edilerek benzer görünümlü farklı akım, kutup, bobin veya açma sınıfındaki ürünlerle karışma riski azaltılır.
Schneider Electric TeSys K LC1K0910M7 3P 9A 4kW 220–230 V AC Bobin 1NO Yardımcı Kontak Kontaktör, bakım-yedek parça alımlarında ve yeni pano projelerinde Schneider Electric ürün ekosistemiyle uyumlu, kodu açıkça tanımlanmış profesyonel bir çözümdür. Nihai uygunluk, üreticinin güncel teknik dokümanı ve proje sorumlusunun hesaplarıyla doğrulanmalıdır.
LC1K0910M7 Hakkında Sık Sorulan Sorular
LC1K0910M7 bobini nedir?
220–230 V AC kumanda bobinine sahiptir.
Motor gücü nedir?
400 V AC-3/AC-3e şartlarında 4 kW motor sınıfındadır; seçimde motor etiket akımı esas alınır.
Yardımcı kontak yapısı nedir?
1NO entegre yardımcı kontak bulunur.
Aşırı yük koruması var mı?
Hayır. Uygun termik röle veya motor koruma şalteri gerekir.
AC ve DC bobin birbiri yerine kullanılabilir mi?
Hayır. Bobin gerilimi ve akım türü sipariş koduna göre tam eşleşmelidir.
Nerede kullanılır?
Kompakt motor yol verme, makine kumandası ve HVAC yardımcı devrelerinde kullanılır.
Kutu İçeriği ve Teslimat Kontrolü
- 1 adet Schneider Electric TeSys K LC1K0910M7 3P 9A 4kW 220–230 V AC Bobin 1NO Yardımcı Kontak Kontaktör
- Ürün üzerindeki sipariş referansı: LC1K0910M7
- EAN / GTIN-13: 3389110363876
- Standart üretici ambalajı; aksesuarlar yalnızca ürün açıklamasında açıkça belirtilmişse dahildir
Teslimatta ürün kodu, EAN, kutup/akım/bobin veya açma değeri ile ambalaj etiketi karşılaştırılmalıdır. Etiket ile sipariş bilgisi uyuşmuyorsa ürün enerji verilmeden ayrılmalı ve satıcıyla iletişim kurulmalıdır.
Schneider Electric TeSys K Çözümünü Güvenle Seçin
LC1K0910M7 için yük bilgisi, şebeke gerilimi, pano koşulları ve koruma koordinasyonunu paylaşarak Beosis Store üzerinden sipariş öncesi teknik kontrol talep edebilirsiniz.
Teknik kaynak: Schneider Electric LC1K0910M7 resmi ürün kaydı. Bilgiler 2026-09-04 tarihinde ürün referansı bazında derlenmiştir; üreticinin güncel teknik föyü ve ülkeye özel ürün durumu esas alınmalıdır.
