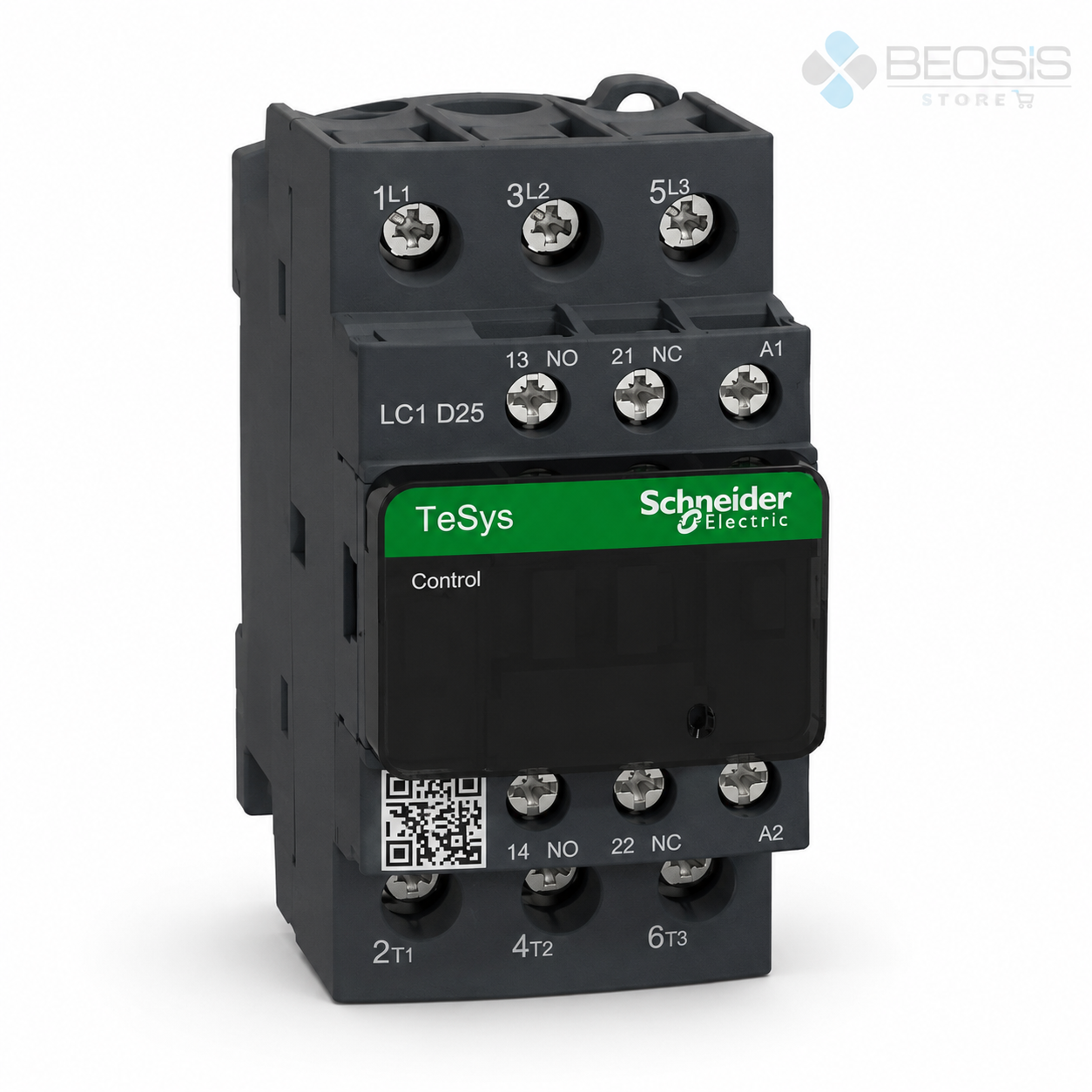

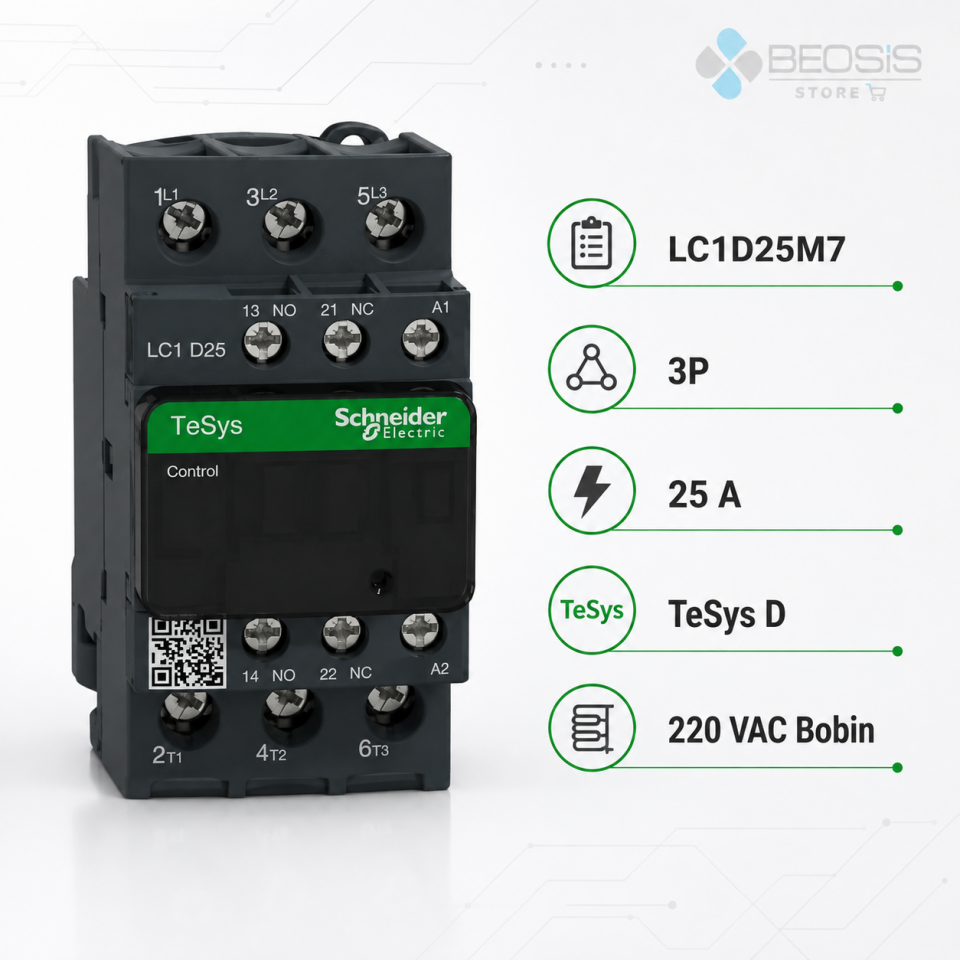

Schneider Electric TeSys D LC1D25M7 3P 25A 11kW 220VAC Bobin Güç Kontaktörü
LC1D25M7, üç kutuplu güç kontaktörü olarak pano, dağıtım ve motor kontrol projelerinde ürün kodu bazında güvenilir seçim yapılmasını destekler. Aşağıdaki teknik değerler ürün ailesi ve bu referansın elektriksel parametreleri dikkate alınarak hazırlanmıştır.
Öne Çıkan Avantajlar
- Motorların uzaktan ve sık anahtarlanması için AC-3/AC-3e kullanım sınıfı
- 3 adet normalde açık ana güç kontağı
- 220 V AC 50/60 Hz kumanda bobini
- Entegre yardımcı kontaklarla kumanda devresine kolay entegrasyon
- TeSys motor koruma ve kumanda ekosistemiyle koordinasyon
Kullanım Alanları
- Pompa ve fan motorları
- Konveyör ve makine panoları
- Kompresör kumandaları
- HVAC otomasyonu
- Yıldız-üçgen ve ileri-geri yol verme devreleri
Teknik Özellikler
| Marka / seri | Schneider Electric / TeSys D / TeSys Deca |
|---|---|
| Ürün referansı | LC1D25M7 |
| Ürün tipi | Üç kutuplu güç kontaktörü |
| Ana kutuplar | 3P, 3 normalde açık |
| AC-3/AC-3e anma akımı | 25 A |
| Motor gücü | 11 kW, 400 V AC-3/AC-3e |
| Kumanda bobini | 220 V AC, 50/60 Hz (M7) |
| Yardımcı kontak | Entegre 1NO + 1NC |
| Anma yalıtım gerilimi | Ui 690 V |
| Darbe dayanımı | Uimp 6 kV |
| Standartlar | IEC/EN 60947-4-1 ve IEC/EN 60947-5-1 |
| Bağlantı | Vidalı terminaller; gövde boyutuna göre terminal tipi değişebilir |

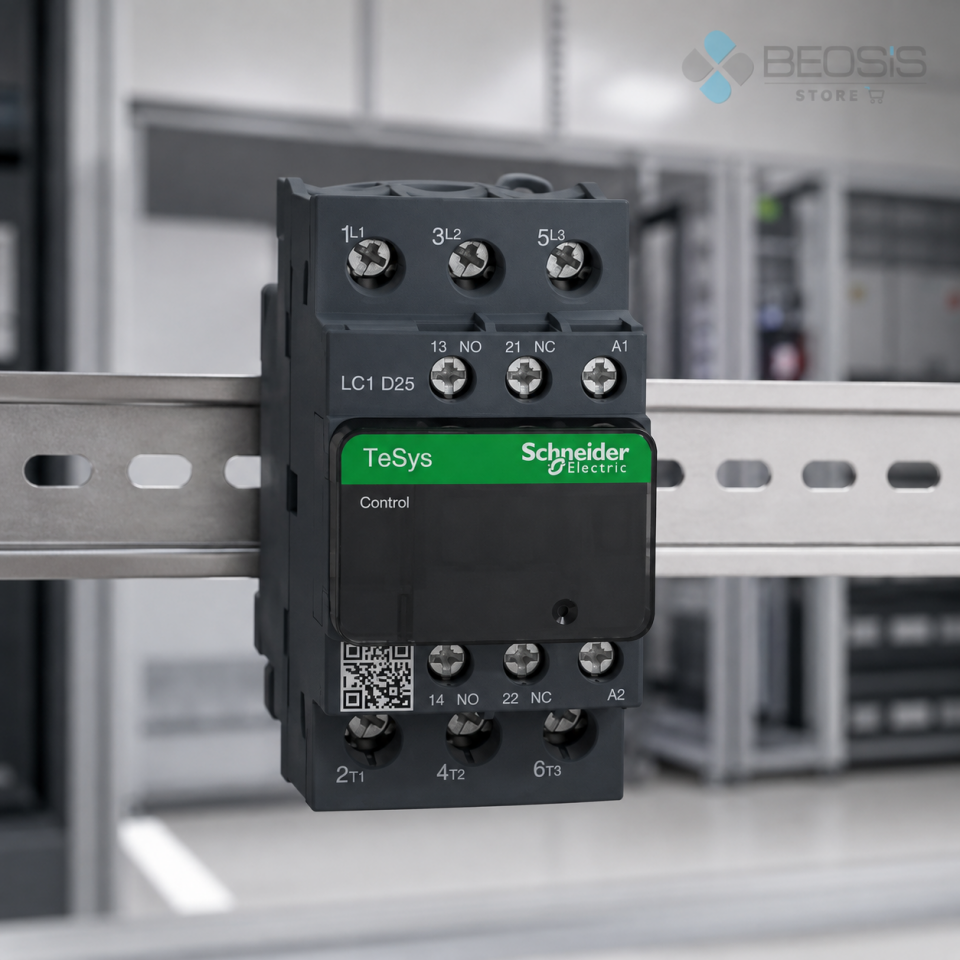

| Montaj | DIN rayı veya plaka montajı; ürün gövde tipine göre |
| Kullanım kategorisi | Motor kontrolü için AC-3/AC-3e; rezistif yüklerde AC-1 değeri ayrıca kontrol edilmelidir |
| EAN / GTIN-13 | 3389110349764 |
Doğru Ürün Seçimi
Sipariş Öncesi Kontrol
- Motor etiket akımı ve çalışma rejimi
- 220 V AC bobin beslemesi
- AC-3/AC-3e kullanım kategorisi
- Kısa devre ve aşırı yük koordinasyonu
- Anahtarlama sıklığı ve ortam sıcaklığı
Montaj ve Devreye Alma
Kontaktör tek başına motoru aşırı yük ve kısa devreye karşı korumaz. Uygun motor koruma şalteri veya termik röle ile kısa devre koruma cihazı seçilmeli; bobin uçlarına yalnızca 220 V AC 50/60 Hz uygulanmalıdır.
Profesyonel uygulama uyarısı: Elektriksel koruma ve kumanda ürünlerinin seçimi; kısa devre hesabı, kablo kesiti, yük karakteristiği, ortam koşulları ve yürürlükteki standartlarla birlikte yapılmalıdır. Montaj ve devreye alma yetkili elektrik personeli tarafından gerçekleştirilmelidir.
Proje ve Satın Alma Avantajı
Doğru referansla sipariş: LC1D25M7 ürün kodu, EAN 3389110349764 ve temel elektriksel değerler birlikte kontrol edilerek benzer görünümlü farklı akım, kutup, bobin veya açma sınıfındaki ürünlerle karışma riski azaltılır.
Schneider Electric TeSys D LC1D25M7 3P 25A 11kW 220VAC Bobin Güç Kontaktörü, bakım-yedek parça alımlarında ve yeni pano projelerinde Schneider Electric ürün ekosistemiyle uyumlu, kodu açıkça tanımlanmış profesyonel bir çözümdür. Nihai uygunluk, üreticinin güncel teknik dokümanı ve proje sorumlusunun hesaplarıyla doğrulanmalıdır.
LC1D25M7 Hakkında Sık Sorulan Sorular
LC1D25M7 bobin gerilimi nedir?
M7 bobin kodu 220 V AC 50/60 Hz kumanda gerilimini belirtir.
25 A değeri hangi kategoridedir?
Motor kumandası için AC-3/AC-3e anma akımı 25 A'dir; yük tipi değişirse izin verilen akım da değişebilir.
Kontaktör motoru korur mu?
Hayır. Kontaktör anahtarlama yapar; aşırı yük ve kısa devre koruması ayrıca sağlanmalıdır.
11 kW değeri hangi gerilim içindir?
11 kW, 400 V AC-3/AC-3e motor gücü sınıfıdır; motor etiket akımı esas alınmalıdır.
Yardımcı kontakları var mı?
TeSys D bu gövde ailesinde kumanda ve geri bildirim için entegre 1NO + 1NC yardımcı kontak bulunur.
Bobin üzerine 230/240 V uygulanabilir mi?
M7 referansı 220 V AC 50/60 Hz içindir. Şebeke toleransı ve bobin sınırları üretici teknik föyünden doğrulanmalıdır.
Kutu İçeriği ve Teslimat Kontrolü
- 1 adet Schneider Electric TeSys D LC1D25M7 3P 25A 11kW 220VAC Bobin Güç Kontaktörü
- Ürün üzerindeki sipariş referansı: LC1D25M7
- EAN / GTIN-13: 3389110349764
- Standart üretici ambalajı; aksesuarlar yalnızca ürün açıklamasında açıkça belirtilmişse dahildir
Teslimatta ürün kodu, EAN, kutup/akım/bobin veya açma değeri ile ambalaj etiketi karşılaştırılmalıdır. Etiket ile sipariş bilgisi uyuşmuyorsa ürün enerji verilmeden ayrılmalı ve satıcıyla iletişim kurulmalıdır.
Schneider Electric TeSys D / TeSys Deca Çözümünü Güvenle Seçin
LC1D25M7 için yük bilgisi, şebeke gerilimi, pano koşulları ve koruma koordinasyonunu paylaşarak Beosis Store üzerinden sipariş öncesi teknik kontrol talep edebilirsiniz.
Teknik kaynak: Schneider Electric LC1D25M7 resmi ürün kaydı. Bilgiler 2026-09-04 tarihinde ürün referansı bazında derlenmiştir; üreticinin güncel teknik föyü ve ülkeye özel ürün durumu esas alınmalıdır.
