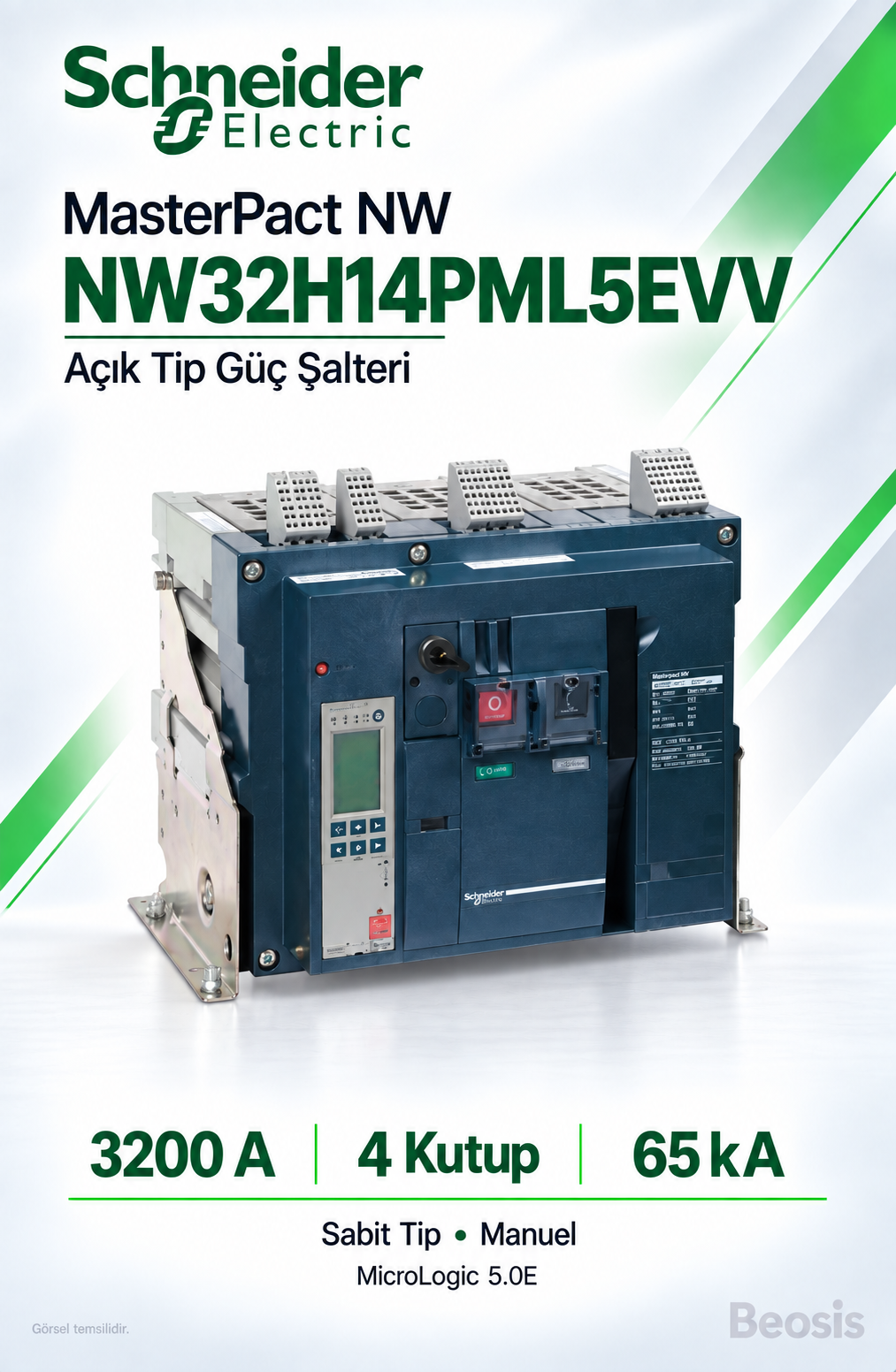

Schneider Electric NW32H14PML5EVV 3200A 4P 65kA MasterPact NW Sabit Manuel Açık Tip Şalter MicroLogic 5.0E
NW32H14PML5EVV, Schneider Electric MasterPact NW ailesinde 3200 A anma akımı, 4 kutuplu yapı ve sabit montaj seçeneğiyle tanımlanan bir açık tip güç şalteridir. MicroLogic 5.0E elektronik açma ünitesi, enerji dağıtım devresinin koruma işlevlerini yürütür.
3200 A ve dört kutuplu sabit konfigürasyonun ayırt edici özelliği VV bağlantı düzenidir. Üst ve alt arka bağlantılar dikeydir. Bu özellik, yüksek akımlı pano bara yerleşimi ve mevcut bağlantıların mekanik uyumu açısından dikkate alınmalıdır.
Öne çıkan özellikler
- 3200 A anma akımı: Şalterin akım sınıfını tanımlar; sürekli çalışma koşulları pano sıcaklığı ve tesisat tasarımıyla birlikte değerlendirilir.
- 4 kutup: Üç faz ve nötrün birlikte anahtarlanmasının gerektiği uygun şebeke düzenleri için dört kutuplu yapı.
- Sabit montaj: Pano içinde kalıcı yerleşim ve bara bağlantısı için sabit gövde.
- MicroLogic 5.0E: LSI: uzun süreli aşırı yük, kısa süreli ve anlık kısa devre koruması.
- Enerji takibi: MicroLogic E ünitesinin LCD ekranı aktif enerji bilgisini gösterir. Haberleşme entegrasyonu ayrıca uygun donanım ve proje yapılandırmasıyla değerlendirilir.
Teknik özellikler
| Marka | Schneider Electric |
|---|---|
| Ürün kodu | NW32H14PML5EVV |
| Seri | MasterPact NW |
| Ürün tipi | Açık tip güç devre kesicisi (ACB) |
| Anma akımı | 3200 A |
| Kutup sayısı | 4P |
| Montaj | Sabit |
| İşletim | Manuel |
| Kesme kapasitesi (Icu) | 65 kA, 380 V AC |
| Koruma ünitesi | MicroLogic 5.0E |
| Koruma işlevleri | LSI: uzun süreli aşırı yük, kısa süreli ve anlık kısa devre |
| Bağlantı düzeni | VV: üst dikey / alt dikey |
| Enerji ölçümü | MicroLogic E ünitesinde LCD üzerinden aktif enerji gösterimi |
| Uzun süreli açma eşiği (Ir) | 0,4–1 × In: 1280–3200 A (uygun anma akımı tanımlamasıyla) |
Koruma ve işletim
L (uzun süre): Aşırı yük durumları için ayarlanabilir koruma sağlar. S (kısa süre): Kısa devrelerde zaman koordinasyonu kurmaya yardımcı olur. I (anlık): Yüksek kısa devre akımlarında anlık açma korumasıdır.
LSI yapısı, alt kademedeki koruma cihazlarıyla seçicilik çalışması yapılırken değerlendirilir. Açma eşikleri ve gecikmeler, kısa devre hesabı ve yük koşullarına göre belirlenir.
Kullanım alanları
- Fabrika ve üretim tesisi alçak gerilim ana dağıtım panoları
- Ticari binalarda ve tesislerde ana giriş veya yüksek akımlı çıkış devreleri
- Trafo sonrası dağıtım ve pano yenileme projeleri
- Mevcut aynı referanslı şalterin bakım ve yedek parça planlaması
Sipariş öncesi seçim bilgileri
- Tam ürün kodu: NW32H14PML5EVV; akım, kutup sayısı, montaj tipi ve açma ünitesi beraber karşılaştırılmalıdır.
- Tesisatın beklenen kısa devre akımı, şalterin ilgili çalışma gerilimindeki kesme kapasitesiyle uyumlu olmalıdır. 65 kA değeri her gerilim için aynı kabul edilmemelidir.
- Bu referansın bağlantı düzeni VV: üst dikey / alt dikey şeklindedir.
- Bara bağlantı yönü, bağlantı aralığı, pano içi açıklıklar ve mevcut hücrenin mekanik ölçüleri kontrol edilmelidir.
- Koruma ayarları, kablo ve bara akım taşıma kapasitesi ile alt kademe cihazların açma eğrileri dikkate alınarak belirlenmelidir.
Koruma ayarları ve devreye alma, tesisatın proje hesaplarına göre yetkili elektrik personeli tarafından yapılmalıdır.
Sık sorulan sorular
NW32H14PML5EVV kaç amper ve kaç kutupludur?
3200 A anma akımına ve 4 kutuplu yapıya sahiptir.
Sabit mi, çekmeceli mi?
Bu referans sabit tiptir ve manuel işletimlidir.
65 kA değeri neyi ifade eder?
380 V AC için katalogda belirtilen kısa devre kesme kapasitesini (Icu) ifade eder. Sürekli yük akımıyla karıştırılmamalıdır.
Hangi koruma ünitesi kullanılır?
MicroLogic 5.0E; lsi: uzun süreli aşırı yük, kısa süreli ve anlık kısa devre koruması.
HH / VV kodu neyi belirtir?
Bu ürünün bağlantıları VV: üst dikey / alt dikey şeklindedir. Harfler sırasıyla üst ve alt bağlantı yönünü gösterir.
Enerji ölçümü var mı?
Stok tanımındaki MicroLogic E ünitesi LCD üzerinden aktif enerji bilgisi gösterebilir. Sayaç okuma veya uzaktan izleme projesinde gerekli yardımcı donanımlar ayrıca kontrol edilmelidir.
Beosis Store üzerinden ürün seçimi
Mevcut şalterin etiketini, pano bağlantı düzenini ve ihtiyaç duyulan akım değerini paylaşarak NW32H14PML5EVV için sipariş öncesi teknik bilgi talep edebilirsiniz. Gösterilen fiyatın para birimi EUR’dur; KDV sipariş tutarında ayrıca hesaplanır.
Teknik kaynaklar: Schneider Electric kataloğu, Schneider Electric ürün/ünite bilgisi.
