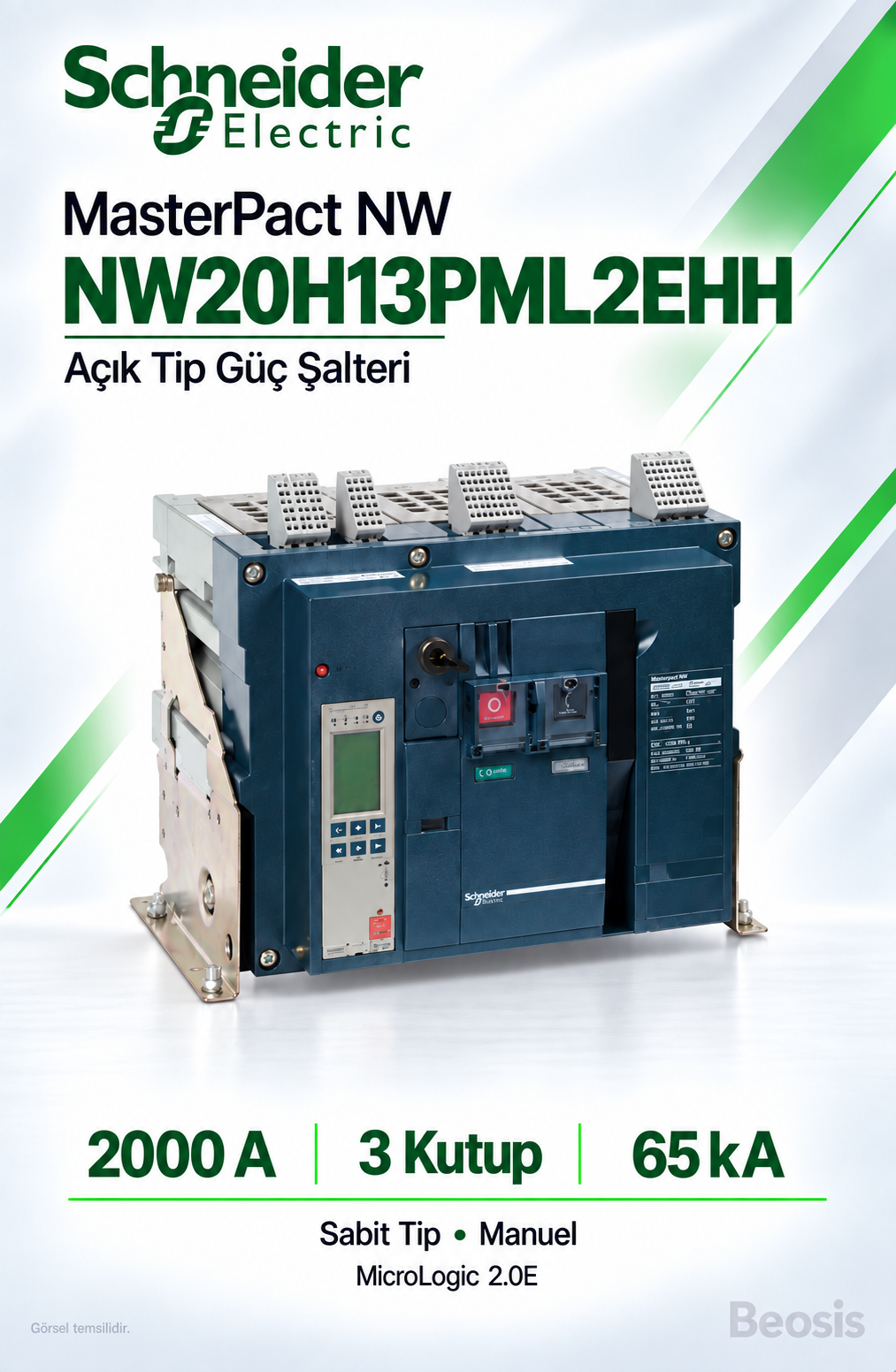

Schneider Electric NW20H13PML2EHH 2000A 3P 65kA MasterPact NW Sabit Manuel Açık Tip Şalter MicroLogic 2.0E
NW20H13PML2EHH, Schneider Electric MasterPact NW ailesinde 2000 A anma akımı, 3 kutuplu yapı ve sabit montaj seçeneğiyle tanımlanan bir açık tip güç şalteridir. MicroLogic 2.0E elektronik açma ünitesi, enerji dağıtım devresinin koruma işlevlerini yürütür.
2000 A, üç kutuplu ve sabit montajlı bu model MicroLogic 2.0E koruma ünitesiyle tanımlanır. HH bağlantıları üst ve altta yatay arka bağlantı düzenini belirtir. Temel aşırı akım koruması ile enerji izleme gereksinimlerini aynı konfigürasyonda karşılar.
Öne çıkan özellikler
- 2000 A anma akımı: Şalterin akım sınıfını tanımlar; sürekli çalışma koşulları pano sıcaklığı ve tesisat tasarımıyla birlikte değerlendirilir.
- 3 kutup: Üç fazlı güç devrelerinde kullanılan üç kutuplu yapı.
- Sabit montaj: Pano içinde kalıcı yerleşim ve bara bağlantısı için sabit gövde.
- MicroLogic 2.0E: LI: uzun süreli aşırı yük ve anlık kısa devre koruması.
- Enerji takibi: MicroLogic E ünitesinin LCD ekranı aktif enerji bilgisini gösterir. Haberleşme entegrasyonu ayrıca uygun donanım ve proje yapılandırmasıyla değerlendirilir.
Teknik özellikler
| Marka | Schneider Electric |
|---|---|
| Ürün kodu | NW20H13PML2EHH |
| Seri | MasterPact NW |
| Ürün tipi | Açık tip güç devre kesicisi (ACB) |
| Anma akımı | 2000 A |
| Kutup sayısı | 3P |
| Montaj | Sabit |
| İşletim | Manuel |
| Kesme kapasitesi (Icu) | 65 kA, 380 V AC |
| Koruma ünitesi | MicroLogic 2.0E |
| Koruma işlevleri | LI: uzun süreli aşırı yük ve anlık kısa devre |
| Bağlantı düzeni | HH: üst yatay / alt yatay |
| Enerji ölçümü | MicroLogic E ünitesinde LCD üzerinden aktif enerji gösterimi |
| Uzun süreli açma eşiği (Ir) | 0,4–1 × In: 800–2000 A (uygun anma akımı tanımlamasıyla) |
Koruma ve işletim
MicroLogic 2.0E, LI koruma yapısına sahiptir. L uzun süreli aşırı yük korumasını, I ise anlık kısa devre korumasını ifade eder. Ayarlanabilir eşikler, yük akımına ve tesisatın kısa devre koşullarına göre seçilir.
Bu ünitede, MicroLogic 5.0E’nin ayrı ayarlanabilir kısa süreli S koruma işlevi bulunmaz. Ünite seçilirken tesisatın seçicilik ihtiyacı ayrıca değerlendirilmelidir.
Kullanım alanları
- Fabrika ve üretim tesisi alçak gerilim ana dağıtım panoları
- Ticari binalarda ve tesislerde ana giriş veya yüksek akımlı çıkış devreleri
- Trafo sonrası dağıtım ve pano yenileme projeleri
- Mevcut aynı referanslı şalterin bakım ve yedek parça planlaması
Sipariş öncesi seçim bilgileri
- Tam ürün kodu: NW20H13PML2EHH; akım, kutup sayısı, montaj tipi ve açma ünitesi beraber karşılaştırılmalıdır.
- Tesisatın beklenen kısa devre akımı, şalterin ilgili çalışma gerilimindeki kesme kapasitesiyle uyumlu olmalıdır. 65 kA değeri her gerilim için aynı kabul edilmemelidir.
- Bu referansın bağlantı düzeni HH: üst yatay / alt yatay şeklindedir.
- Bara bağlantı yönü, bağlantı aralığı, pano içi açıklıklar ve mevcut hücrenin mekanik ölçüleri kontrol edilmelidir.
- Koruma ayarları, kablo ve bara akım taşıma kapasitesi ile alt kademe cihazların açma eğrileri dikkate alınarak belirlenmelidir.
Koruma ayarları ve devreye alma, tesisatın proje hesaplarına göre yetkili elektrik personeli tarafından yapılmalıdır.
Sık sorulan sorular
NW20H13PML2EHH kaç amper ve kaç kutupludur?
2000 A anma akımına ve 3 kutuplu yapıya sahiptir.
Sabit mi, çekmeceli mi?
Bu referans sabit tiptir ve manuel işletimlidir.
65 kA değeri neyi ifade eder?
380 V AC için katalogda belirtilen kısa devre kesme kapasitesini (Icu) ifade eder. Sürekli yük akımıyla karıştırılmamalıdır.
Hangi koruma ünitesi kullanılır?
MicroLogic 2.0E; li: uzun süreli aşırı yük ve anlık kısa devre koruması.
HH / VV kodu neyi belirtir?
Bu ürünün bağlantıları HH: üst yatay / alt yatay şeklindedir. Harfler sırasıyla üst ve alt bağlantı yönünü gösterir.
Enerji ölçümü var mı?
Stok tanımındaki MicroLogic E ünitesi LCD üzerinden aktif enerji bilgisi gösterebilir. Sayaç okuma veya uzaktan izleme projesinde gerekli yardımcı donanımlar ayrıca kontrol edilmelidir.
Beosis Store üzerinden ürün seçimi
Mevcut şalterin etiketini, pano bağlantı düzenini ve ihtiyaç duyulan akım değerini paylaşarak NW20H13PML2EHH için sipariş öncesi teknik bilgi talep edebilirsiniz. Gösterilen fiyatın para birimi EUR’dur; KDV sipariş tutarında ayrıca hesaplanır.
Teknik kaynaklar: Schneider Electric kataloğu, Schneider Electric ürün/ünite bilgisi.
