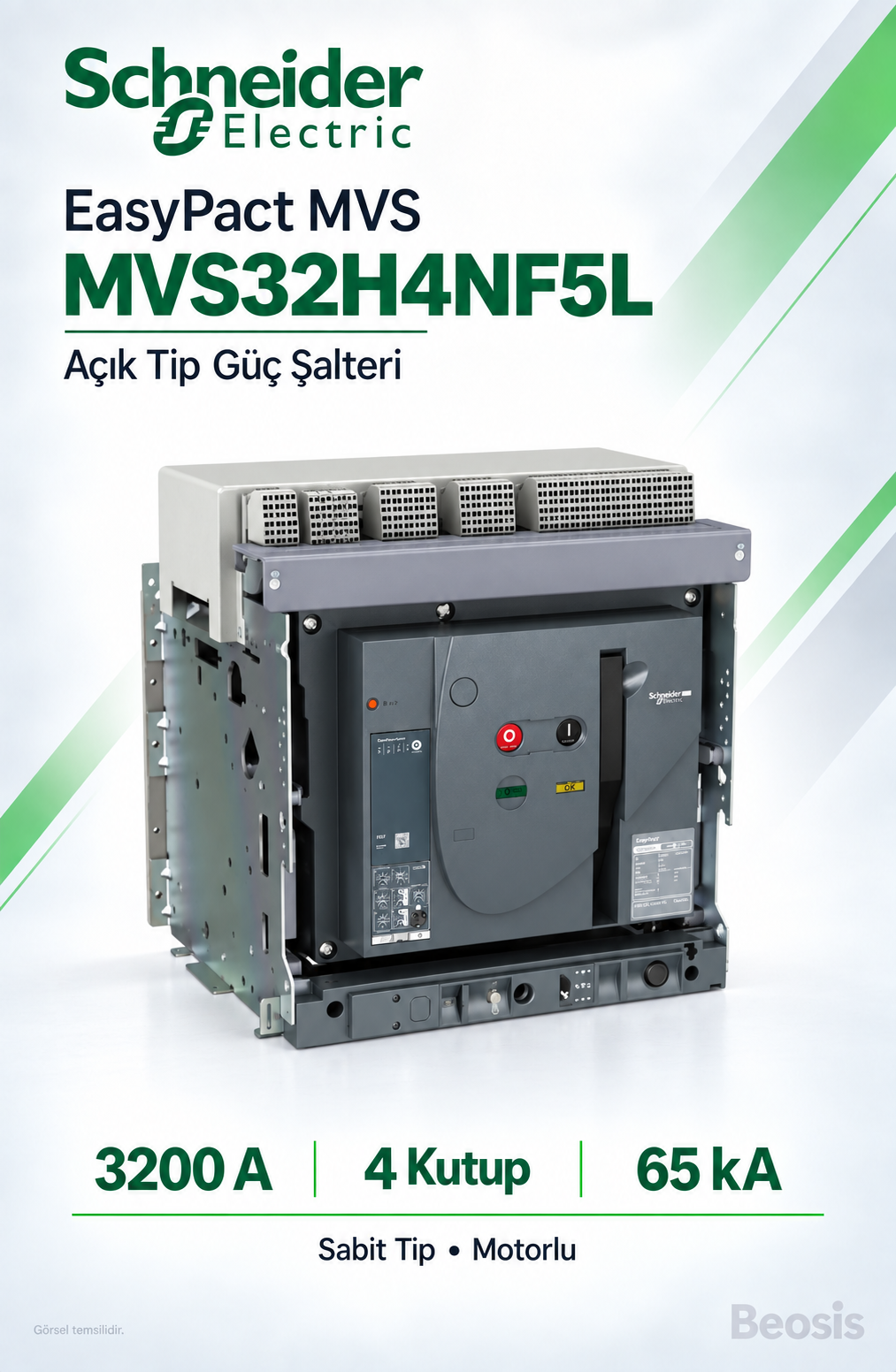

Schneider Electric MVS32H4NF5L 3200A 4P 65kA EasyPact MVS Sabit Motorlu Açık Tip Şalter ET5
MVS32H4NF5L, Schneider Electric EasyPact MVS ailesinde 3200 A anma akımı, 4 kutuplu yapı ve sabit montaj seçeneğiyle tanımlanan bir açık tip güç şalteridir. ET5 elektronik açma ünitesi, enerji dağıtım devresinin koruma işlevlerini yürütür.
3200 A ve dört kutuplu yapıyı motorlu işletimle birleştirir. Pano kumanda devresinden açma ve kapama istenen enerji dağıtım uygulamalarında, yardımcı besleme ve kilitleme düzeniyle birlikte seçilir.
Öne çıkan özellikler
- 3200 A anma akımı: Şalterin akım sınıfını tanımlar; sürekli çalışma koşulları pano sıcaklığı ve tesisat tasarımıyla birlikte değerlendirilir.
- 4 kutup: Üç faz ve nötrün birlikte anahtarlanmasının gerektiği uygun şebeke düzenleri için dört kutuplu yapı.
- Sabit montaj: Pano içinde kalıcı yerleşim ve bara bağlantısı için sabit gövde.
- ET5: LSI: uzun süreli aşırı yük, kısa süreli ve anlık kısa devre koruması.
- Elektrikli işletim: Motor mekanizması ve açma/kapama bobinleri, uygun kumanda devresiyle uzaktan anahtarlamayı destekler. Otomatik transfer işlevi için ayrıca kontrol ve kilitleme tasarımı gerekir.
Teknik özellikler
| Marka | Schneider Electric |
|---|---|
| Ürün kodu | MVS32H4NF5L |
| Seri | EasyPact MVS |
| Ürün tipi | Açık tip güç devre kesicisi (ACB) |
| Anma akımı | 3200 A |
| Kutup sayısı | 4P |
| Montaj | Sabit |
| İşletim | Motorlu |
| Kesme kapasitesi (Icu) | 65 kA, 380 V AC |
| Koruma ünitesi | ET5 |
| Koruma işlevleri | LSI: uzun süreli aşırı yük, kısa süreli ve anlık kısa devre |
| Motor / kumanda donanımı | MCH motor mekanizması, MX açtırma ve XF kapama; katalogda 220 V AC |
Koruma ve işletim
L (uzun süre): Aşırı yük durumları için ayarlanabilir koruma sağlar. S (kısa süre): Kısa devrelerde zaman koordinasyonu kurmaya yardımcı olur. I (anlık): Yüksek kısa devre akımlarında anlık açma korumasıdır.
LSI yapısı, alt kademedeki koruma cihazlarıyla seçicilik çalışması yapılırken değerlendirilir. Açma eşikleri ve gecikmeler, kısa devre hesabı ve yük koşullarına göre belirlenir.
Kullanım alanları
- Fabrika ve üretim tesisi alçak gerilim ana dağıtım panoları
- Ticari binalarda ve tesislerde ana giriş veya yüksek akımlı çıkış devreleri
- Trafo sonrası dağıtım ve pano yenileme projeleri
- Mevcut aynı referanslı şalterin bakım ve yedek parça planlaması
Sipariş öncesi seçim bilgileri
- Tam ürün kodu: MVS32H4NF5L; akım, kutup sayısı, montaj tipi ve açma ünitesi beraber karşılaştırılmalıdır.
- Tesisatın beklenen kısa devre akımı, şalterin ilgili çalışma gerilimindeki kesme kapasitesiyle uyumlu olmalıdır. 65 kA değeri her gerilim için aynı kabul edilmemelidir.
- Bara bağlantı yönü, bağlantı aralığı, pano içi açıklıklar ve mevcut hücrenin mekanik ölçüleri kontrol edilmelidir.
- Koruma ayarları, kablo ve bara akım taşıma kapasitesi ile alt kademe cihazların açma eğrileri dikkate alınarak belirlenmelidir.
- Motor ve bobin yardımcı besleme gerilimleri, teslim edilen donanımın etiketiyle karşılaştırılmalıdır.
Koruma ayarları ve devreye alma, tesisatın proje hesaplarına göre yetkili elektrik personeli tarafından yapılmalıdır.
Sık sorulan sorular
MVS32H4NF5L kaç amper ve kaç kutupludur?
3200 A anma akımına ve 4 kutuplu yapıya sahiptir.
Sabit mi, çekmeceli mi?
Bu referans sabit tiptir ve motorlu işletimlidir.
65 kA değeri neyi ifade eder?
380 V AC için katalogda belirtilen kısa devre kesme kapasitesini (Icu) ifade eder. Sürekli yük akımıyla karıştırılmamalıdır.
Hangi koruma ünitesi kullanılır?
ET5; lsi: uzun süreli aşırı yük, kısa süreli ve anlık kısa devre koruması.
Beosis Store üzerinden ürün seçimi
Mevcut şalterin etiketini, pano bağlantı düzenini ve ihtiyaç duyulan akım değerini paylaşarak MVS32H4NF5L için sipariş öncesi teknik bilgi talep edebilirsiniz. Gösterilen fiyatın para birimi EUR’dur; KDV sipariş tutarında ayrıca hesaplanır.
Teknik kaynaklar: Schneider Electric kataloğu.
