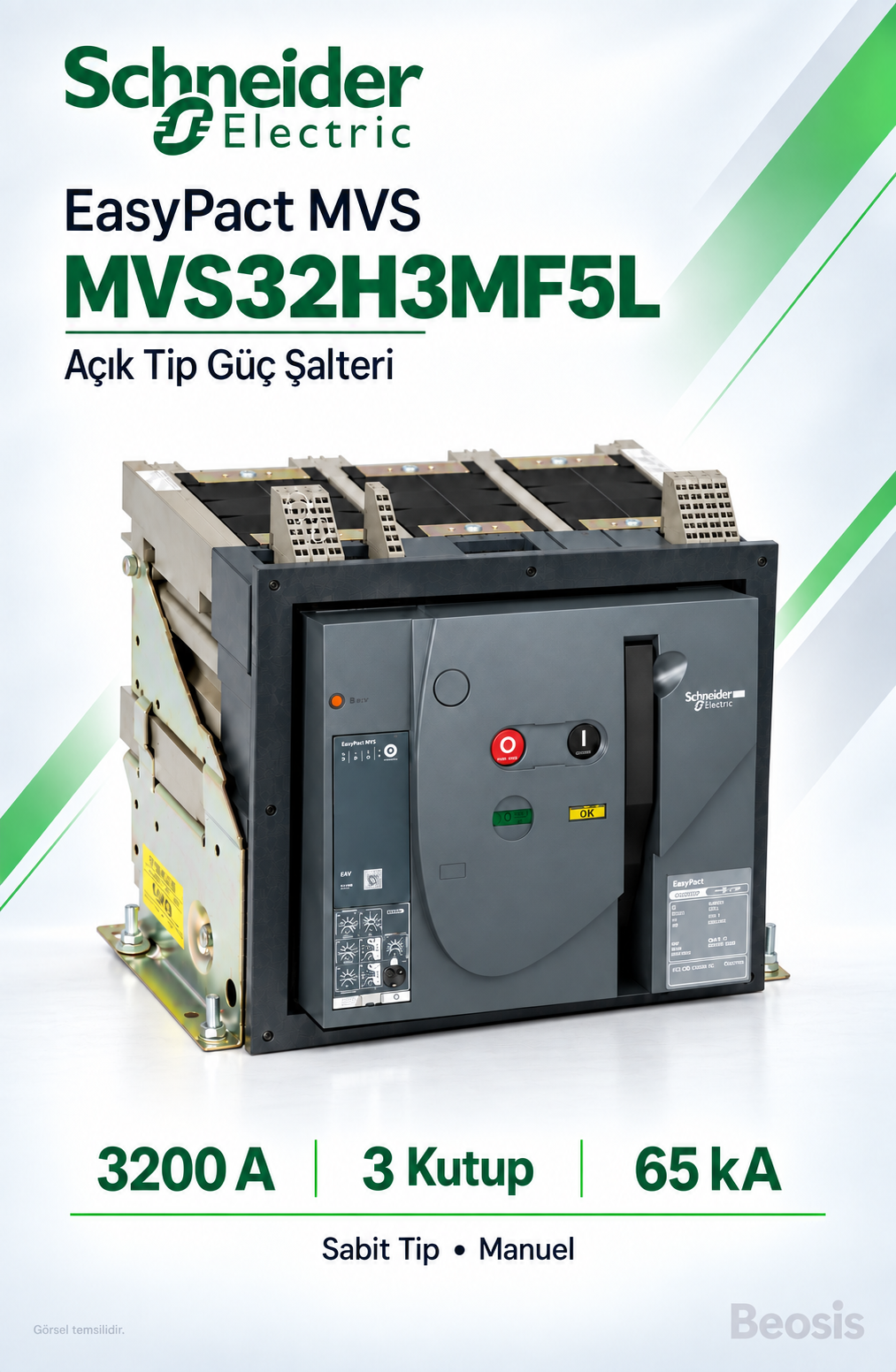

Schneider Electric MVS32H3MF5L 3200A 3P 65kA EasyPact MVS Sabit Manuel Açık Tip Şalter ET5S
MVS32H3MF5L, Schneider Electric EasyPact MVS ailesinde 3200 A anma akımı, 3 kutuplu yapı ve sabit montaj seçeneğiyle tanımlanan bir açık tip güç şalteridir. ET5S elektronik açma ünitesi, enerji dağıtım devresinin koruma işlevlerini yürütür.
3200 A anma akımı ve üç kutuplu gövdesiyle yüksek akımlı üç fazlı dağıtım hatları için tasarlanmıştır. Sabit montaj yapısı arka bara bağlantısıyla kullanılır. Üreticinin verdiği gövde ölçüleri 352 × 422 × 297 mm’dir (yükseklik × genişlik × derinlik).
Öne çıkan özellikler
- 3200 A anma akımı: Şalterin akım sınıfını tanımlar; sürekli çalışma koşulları pano sıcaklığı ve tesisat tasarımıyla birlikte değerlendirilir.
- 3 kutup: Üç fazlı güç devrelerinde kullanılan üç kutuplu yapı.
- Sabit montaj: Pano içinde kalıcı yerleşim ve bara bağlantısı için sabit gövde.
- ET5S: LSI: uzun süreli aşırı yük, kısa süreli ve anlık kısa devre koruması.
Teknik özellikler
| Marka | Schneider Electric |
|---|---|
| Ürün kodu | MVS32H3MF5L |
| Seri | EasyPact MVS |
| Ürün tipi | Açık tip güç devre kesicisi (ACB) |
| Anma akımı | 3200 A |
| Kutup sayısı | 3P |
| Montaj | Sabit |
| İşletim | Manuel |
| Kesme kapasitesi (Icu) | 65 kA, 380 V AC |
| Koruma ünitesi | ET5S |
| Koruma işlevleri | LSI: uzun süreli aşırı yük, kısa süreli ve anlık kısa devre |
| Çalışma gerilimi / frekans | 690 V AC, 50/60 Hz |
| Icu / Ics, 220–440 V AC | 65 kA / 65 kA |
| Ics, 690 V AC | 50 kA |
| Yalıtım gerilimi (Ui) | 1000 V AC |
| Darbe dayanımı (Uimp) | 12 kV |
| Uzun süreli açma eşiği (Ir) | 0,4–1 × In: 1280–3200 A |
| Kısa süreli açma eşiği (Isd) | 1,5–10 × Ir |
| Boyutlar (Y × G × D) | 352 × 422 × 297 mm |
| Standart | IEC 60947-2 |
| Barkod (EAN-13) | 3606480540721 |
Koruma ve işletim
L (uzun süre): Aşırı yük durumları için ayarlanabilir koruma sağlar. S (kısa süre): Kısa devrelerde zaman koordinasyonu kurmaya yardımcı olur. I (anlık): Yüksek kısa devre akımlarında anlık açma korumasıdır.
LSI yapısı, alt kademedeki koruma cihazlarıyla seçicilik çalışması yapılırken değerlendirilir. Açma eşikleri ve gecikmeler, kısa devre hesabı ve yük koşullarına göre belirlenir.
Kullanım alanları
- Fabrika ve üretim tesisi alçak gerilim ana dağıtım panoları
- Ticari binalarda ve tesislerde ana giriş veya yüksek akımlı çıkış devreleri
- Trafo sonrası dağıtım ve pano yenileme projeleri
- Mevcut aynı referanslı şalterin bakım ve yedek parça planlaması
Sipariş öncesi seçim bilgileri
- Tam ürün kodu: MVS32H3MF5L; akım, kutup sayısı, montaj tipi ve açma ünitesi beraber karşılaştırılmalıdır.
- Tesisatın beklenen kısa devre akımı, şalterin ilgili çalışma gerilimindeki kesme kapasitesiyle uyumlu olmalıdır. 65 kA değeri her gerilim için aynı kabul edilmemelidir.
- Bara bağlantı yönü, bağlantı aralığı, pano içi açıklıklar ve mevcut hücrenin mekanik ölçüleri kontrol edilmelidir.
- Koruma ayarları, kablo ve bara akım taşıma kapasitesi ile alt kademe cihazların açma eğrileri dikkate alınarak belirlenmelidir.
Koruma ayarları ve devreye alma, tesisatın proje hesaplarına göre yetkili elektrik personeli tarafından yapılmalıdır.
Sık sorulan sorular
MVS32H3MF5L kaç amper ve kaç kutupludur?
3200 A anma akımına ve 3 kutuplu yapıya sahiptir.
Sabit mi, çekmeceli mi?
Bu referans sabit tiptir ve manuel işletimlidir.
65 kA değeri neyi ifade eder?
380 V AC için katalogda belirtilen kısa devre kesme kapasitesini (Icu) ifade eder. Sürekli yük akımıyla karıştırılmamalıdır.
Hangi koruma ünitesi kullanılır?
ET5S; lsi: uzun süreli aşırı yük, kısa süreli ve anlık kısa devre koruması.
Beosis Store üzerinden ürün seçimi
Mevcut şalterin etiketini, pano bağlantı düzenini ve ihtiyaç duyulan akım değerini paylaşarak MVS32H3MF5L için sipariş öncesi teknik bilgi talep edebilirsiniz. Gösterilen fiyatın para birimi EUR’dur; KDV sipariş tutarında ayrıca hesaplanır.
Teknik kaynaklar: Schneider Electric ürün/ünite bilgisi.
