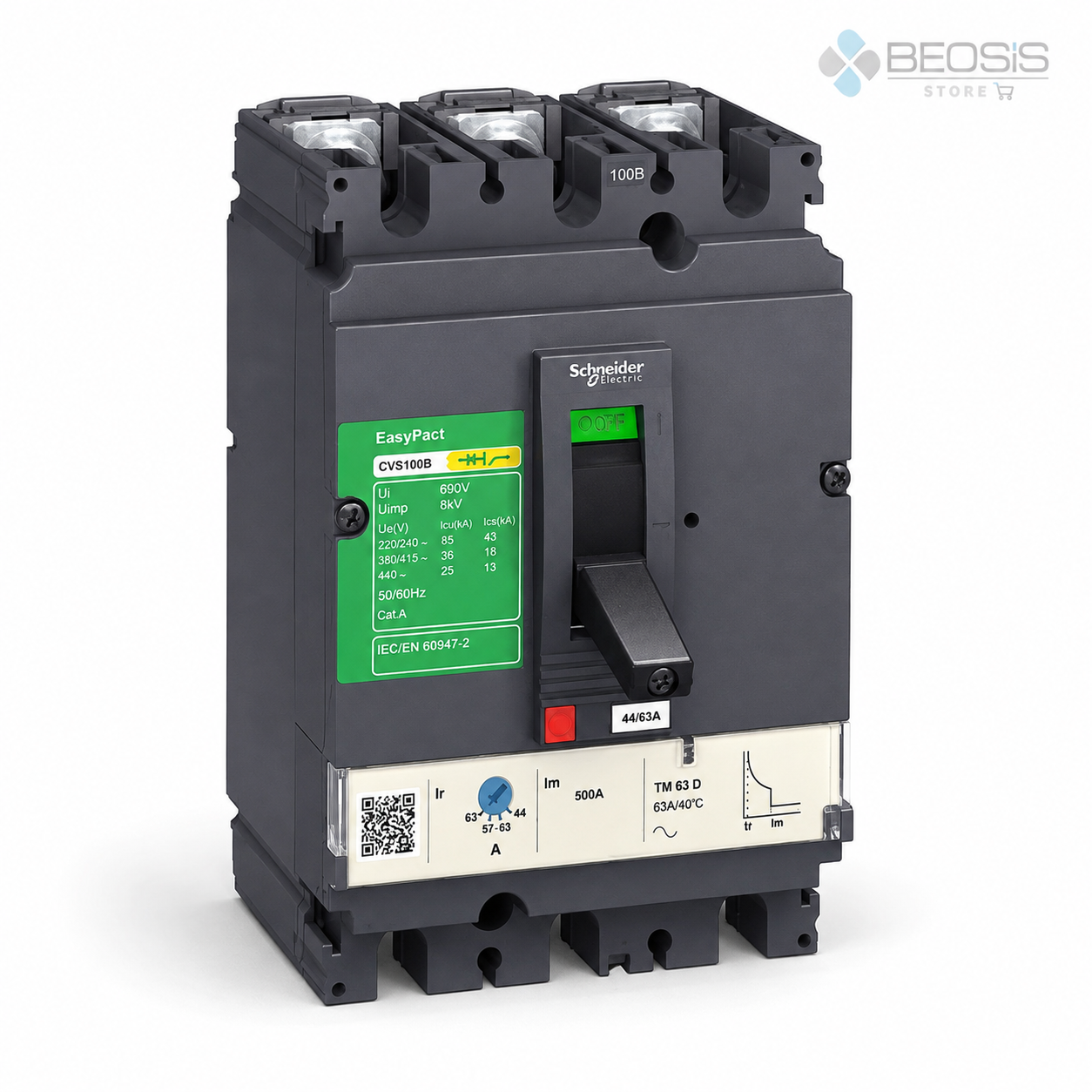

Schneider Electric EasyPact LV510305 CVS100B TMD 3P 63A 25kA Kompakt Şalter
LV510305, termik-manyetik kompakt devre kesici (mccb) olarak pano, dağıtım ve motor kontrol projelerinde ürün kodu bazında güvenilir seçim yapılmasını destekler. Aşağıdaki teknik değerler ürün ailesi ve bu referansın elektriksel parametreleri dikkate alınarak hazırlanmıştır.
Öne Çıkan Avantajlar
- 415 V AC'de 25 kA kesme kapasitesi
- Üç kutupta koruma sağlayan TM-D termik-manyetik açma ünitesi
- Dağıtım panolarında kompakt ve güvenilir hat koruması
- EasyPact CVS aksesuarları ve kumanda seçenekleriyle genişletilebilir yapı
- IEC/EN 60947-2 alçak gerilim devre kesici standardı
Kullanım Alanları
- Endüstriyel dağıtım panoları
- Makine ana beslemeleri
- Tali pano girişleri
- Kablo ve bara koruması
- Ticari bina enerji dağıtımı
Teknik Özellikler
| Marka / seri | Schneider Electric / EasyPact CVS100B |
|---|---|
| Ürün referansı | LV510305 |
| Ürün tipi | Termik-manyetik kompakt devre kesici (MCCB) |
| Seri / gövde | EasyPact CVS100B |
| Kutup / korunan kutup | 3P / 3d |
| Açma ünitesi | TM-D 63 A |
| Nominal akım | 63 A |
| Icu kesme kapasitesi | 25 kA, 415 V AC |
| Koruma | Termik aşırı yük + manyetik kısa devre |
| Standart | IEC/EN 60947-2 |

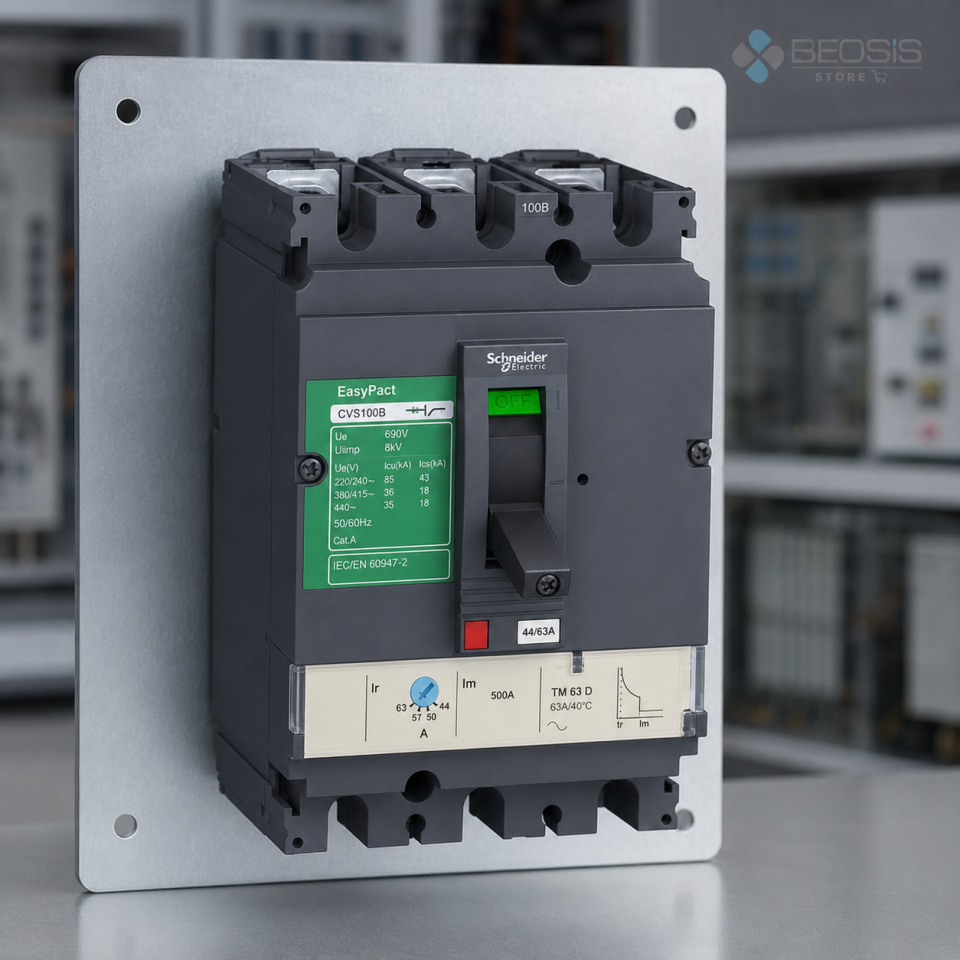

| Montaj | Sabit, pano plakasına |
| Aksesuarlar | Döner kol, yardımcı kontak ve açtırma seçenekleri uyumluluk tablosuna göre |
| Uygulama | Alçak gerilim dağıtım devreleri |
| EAN / GTIN-13 | 3606480220128 |
Doğru Ürün Seçimi
Sipariş Öncesi Kontrol
- 415 V'taki beklenen kısa devre akımı
- Kablo/bara kesiti
- Seçicilik ve yedekleme
- Aksesuar ve uzaktan açtırma ihtiyacı
- Pano ısıl hesabı
Montaj ve Devreye Alma
Saha kısa devre hesabı 25 kA sınırı ve ilgili Ics değeriyle karşılaştırılmalı; bağlantı kesiti, tork, faz bariyeri ve pano havalandırması üretici talimatına göre uygulanmalıdır.
Profesyonel uygulama uyarısı: Elektriksel koruma ve kumanda ürünlerinin seçimi; kısa devre hesabı, kablo kesiti, yük karakteristiği, ortam koşulları ve yürürlükteki standartlarla birlikte yapılmalıdır. Montaj ve devreye alma yetkili elektrik personeli tarafından gerçekleştirilmelidir.
Proje ve Satın Alma Avantajı
Doğru referansla sipariş: LV510305 ürün kodu, EAN 3606480220128 ve temel elektriksel değerler birlikte kontrol edilerek benzer görünümlü farklı akım, kutup, bobin veya açma sınıfındaki ürünlerle karışma riski azaltılır.
Schneider Electric EasyPact LV510305 CVS100B TMD 3P 63A 25kA Kompakt Şalter, bakım-yedek parça alımlarında ve yeni pano projelerinde Schneider Electric ürün ekosistemiyle uyumlu, kodu açıkça tanımlanmış profesyonel bir çözümdür. Nihai uygunluk, üreticinin güncel teknik dokümanı ve proje sorumlusunun hesaplarıyla doğrulanmalıdır.
LV510305 Hakkında Sık Sorulan Sorular
LV510305 açma ünitesi kaç amperdir?
63 A TM-D açma ünitesine sahiptir.
25 kA değeri nedir?
415 V AC işletme gerilimindeki Icu nihai kısa devre kesme kapasitesidir.
3P/3d ne demektir?
Üç kutuplu gövde ve üç kutupta koruma/açma elemanı bulunduğunu belirtir.
Kaçak akım korur mu?
Hayır. Gerekli ise uygun kaçak akım modülü veya ayrı RCCB/RCBO çözümü tasarlanmalıdır.
Seçicilik nasıl sağlanır?
Üst ve alt koruma cihazlarının zaman-akım eğrileri ve üretici koordinasyon tabloları birlikte incelenmelidir.
Aksesuarlar ürünle gelir mi?
Standart paket gövde ve açma ünitesini içerir; yardımcı aksesuarlar genellikle ayrıca sipariş edilir.
Kutu İçeriği ve Teslimat Kontrolü
- 1 adet Schneider Electric EasyPact LV510305 CVS100B TMD 3P 63A 25kA Kompakt Şalter
- Ürün üzerindeki sipariş referansı: LV510305
- EAN / GTIN-13: 3606480220128
- Standart üretici ambalajı; aksesuarlar yalnızca ürün açıklamasında açıkça belirtilmişse dahildir
Teslimatta ürün kodu, EAN, kutup/akım/bobin veya açma değeri ile ambalaj etiketi karşılaştırılmalıdır. Etiket ile sipariş bilgisi uyuşmuyorsa ürün enerji verilmeden ayrılmalı ve satıcıyla iletişim kurulmalıdır.
Schneider Electric EasyPact CVS100B Çözümünü Güvenle Seçin
LV510305 için yük bilgisi, şebeke gerilimi, pano koşulları ve koruma koordinasyonunu paylaşarak Beosis Store üzerinden sipariş öncesi teknik kontrol talep edebilirsiniz.
Teknik kaynak: Schneider Electric LV510305 resmi ürün kaydı. Bilgiler 2026-09-04 tarihinde ürün referansı bazında derlenmiştir; üreticinin güncel teknik föyü ve ülkeye özel ürün durumu esas alınmalıdır.
