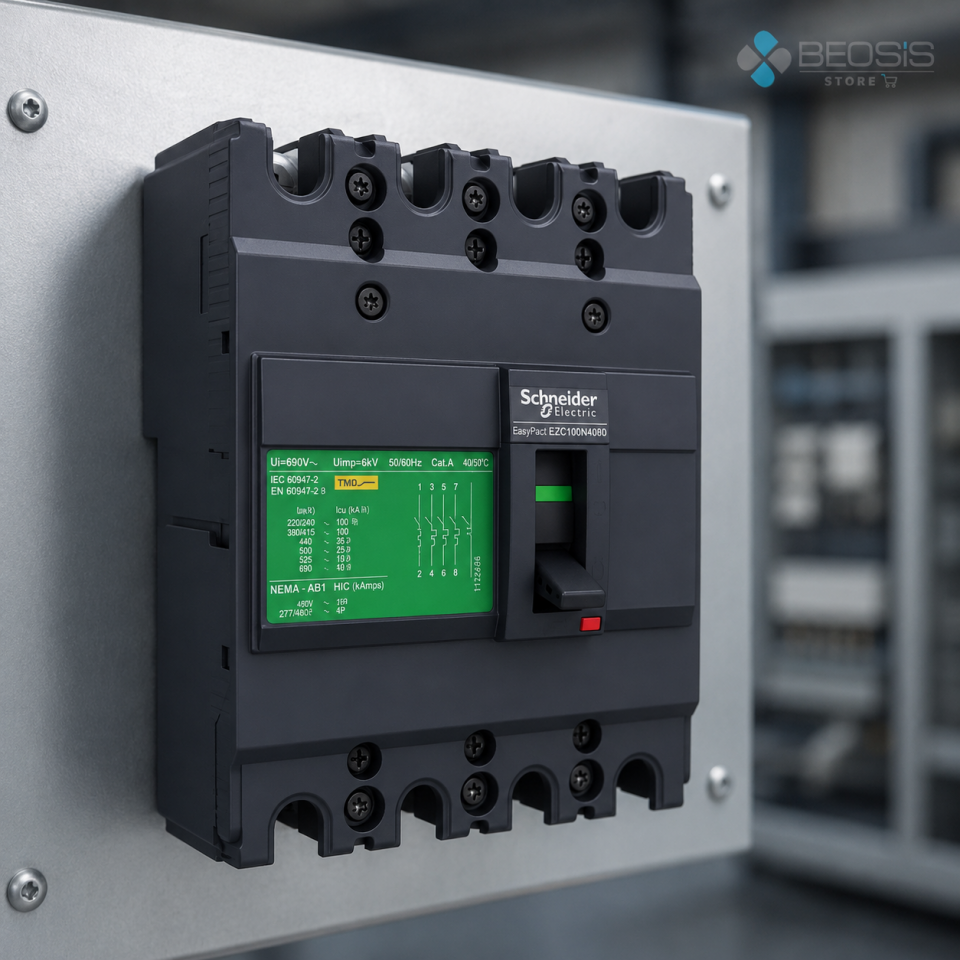

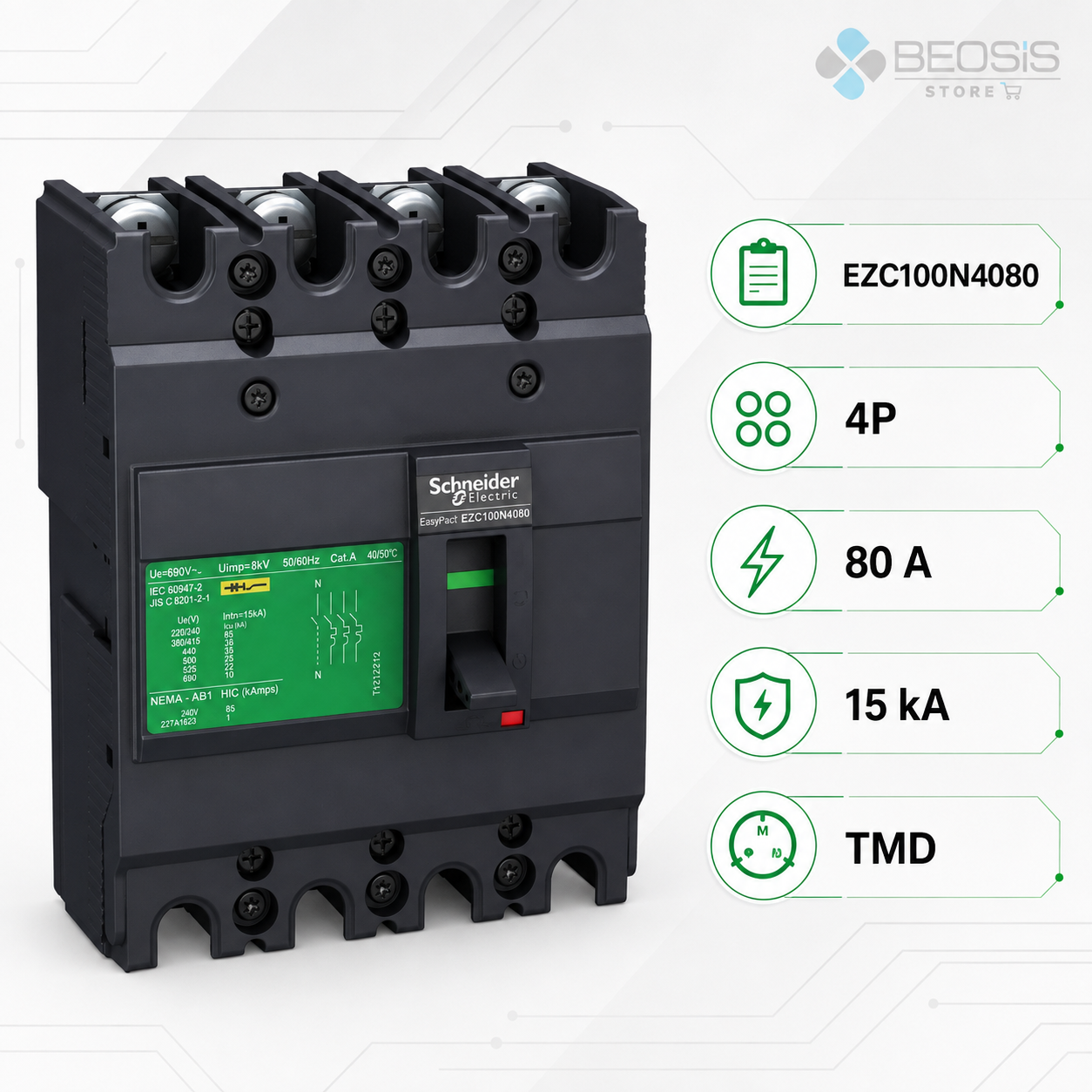

Schneider Electric EasyPact EZC100N4080 TMD 4P 80A 15kA Kompakt Şalter
EZC100N4080, termik-manyetik kompakt devre kesici (mccb) olarak pano, dağıtım ve motor kontrol projelerinde ürün kodu bazında güvenilir seçim yapılmasını destekler. Aşağıdaki teknik değerler ürün ailesi ve bu referansın elektriksel parametreleri dikkate alınarak hazırlanmıştır.
Öne Çıkan Avantajlar
- Dağıtım devrelerinde aşırı yük ve kısa devre koruması
- TM-D termik-manyetik açma ünitesi
- Kompakt 100 A çerçeve ile pano alanından verimli kullanım
- Açma-kapama ve izolasyon işlevlerini tek gövdede birleştiren tasarım
- EasyPact aksesuarlarıyla pano uygulamalarına uyarlanabilir yapı
Kullanım Alanları
- Ana ve tali dağıtım panoları
- Makine ve endüstriyel pano girişleri
- Kablo ve bara beslemeleri
- Ticari bina enerji dağıtımı
- Jeneratör ve yardımcı dağıtım devreleri
Teknik Özellikler
| Marka / seri | Schneider Electric / EasyPact EZC100N |
|---|---|
| Ürün referansı | EZC100N4080 |
| Ürün tipi | Termik-manyetik kompakt devre kesici (MCCB) |
| Seri / gövde | EasyPact EZC100N / 100 A çerçeve |
| Kutup sayısı | 4P |
| Açma ünitesi | TM-D 80 A |
| Nominal akım | 80 A |
| Beyan edilen kesme kapasitesi | 15 kA; proje gerilimindeki üretici tablosu esas alınmalıdır |
| Koruma | Termik aşırı yük + manyetik kısa devre |
| Standart | IEC/EN 60947-2 |
| Montaj | Sabit, pano plakasına montaj |
| Kullanım kategorisi | Alçak gerilim dağıtım devre kesicisi |
| Aksesuarlar | Yardımcı kontak, açtırma bobini ve döner kol seçenekleri ürün uyumluluğuna göre |
| EAN / GTIN-13 | 3303431121335 |
Doğru Ürün Seçimi
Sipariş Öncesi Kontrol
- İşletme gerilimindeki Icu/Ics değeri
- Kablo/bara akım taşıma kapasitesi
- Seçicilik ve yedekleme koordinasyonu
- Kutup ve nötr koruma düzeni
- Aksesuar ve kumanda ihtiyacı
Montaj ve Devreye Alma
Kompakt şalter, kısa devre hesabı ve seçicilik çalışması tamamlandıktan sonra pano plakasına monte edilmelidir. Bağlantı baraları/kabloları, terminal torkları ve faz açıklıkları üretici montaj talimatına göre uygulanmalıdır.
Profesyonel uygulama uyarısı: Elektriksel koruma ve kumanda ürünlerinin seçimi; kısa devre hesabı, kablo kesiti, yük karakteristiği, ortam koşulları ve yürürlükteki standartlarla birlikte yapılmalıdır. Montaj ve devreye alma yetkili elektrik personeli tarafından gerçekleştirilmelidir.
Proje ve Satın Alma Avantajı
Doğru referansla sipariş: EZC100N4080 ürün kodu, EAN 3303431121335 ve temel elektriksel değerler birlikte kontrol edilerek benzer görünümlü farklı akım, kutup, bobin veya açma sınıfındaki ürünlerle karışma riski azaltılır.
Schneider Electric EasyPact EZC100N4080 TMD 4P 80A 15kA Kompakt Şalter, bakım-yedek parça alımlarında ve yeni pano projelerinde Schneider Electric ürün ekosistemiyle uyumlu, kodu açıkça tanımlanmış profesyonel bir çözümdür. Nihai uygunluk, üreticinin güncel teknik dokümanı ve proje sorumlusunun hesaplarıyla doğrulanmalıdır.
EZC100N4080 Hakkında Sık Sorulan Sorular
EZC100N4080 kaç amperdir?
80 A TM-D termik-manyetik açma ünitesine sahiptir.
Kesme kapasitesi hangi gerilimde değerlendirilir?
Icu/Ics değerleri işletme gerilimine göre değişir. Bu nedenle proje gerilimindeki üretici teknik tablosu esas alınmalıdır.
TM-D ne demektir?
Aşırı yüke karşı termik, kısa devreye karşı manyetik açma işlevine sahip dağıtım tipi açma ünitesidir.
Kaçak akım koruması sağlar mı?
Standart gövde tek başına kaçak akım koruması sağlamaz; gerekiyorsa uyumlu kaçak akım çözümü ayrıca seçilir.
Ana şalter olarak kullanılabilir mi?
Uygun proje, izolasyon şartları ve aksesuar seçimiyle dağıtım girişinde kullanılabilir; tasarım yetkili mühendisçe doğrulanmalıdır.
Aksesuarlar dahil midir?
Yardımcı kontak, açtırma bobini ve döner kol gibi aksesuarlar aksi belirtilmedikçe ayrıca sipariş edilir.
Kutu İçeriği ve Teslimat Kontrolü
- 1 adet Schneider Electric EasyPact EZC100N4080 TMD 4P 80A 15kA Kompakt Şalter
- Ürün üzerindeki sipariş referansı: EZC100N4080
- EAN / GTIN-13: 3303431121335
- Standart üretici ambalajı; aksesuarlar yalnızca ürün açıklamasında açıkça belirtilmişse dahildir
Teslimatta ürün kodu, EAN, kutup/akım/bobin veya açma değeri ile ambalaj etiketi karşılaştırılmalıdır. Etiket ile sipariş bilgisi uyuşmuyorsa ürün enerji verilmeden ayrılmalı ve satıcıyla iletişim kurulmalıdır.
Schneider Electric EasyPact EZC100N Çözümünü Güvenle Seçin
EZC100N4080 için yük bilgisi, şebeke gerilimi, pano koşulları ve koruma koordinasyonunu paylaşarak Beosis Store üzerinden sipariş öncesi teknik kontrol talep edebilirsiniz.
Teknik kaynak: Schneider Electric EZC100N4080 resmi ürün kaydı. Bilgiler 2026-09-04 tarihinde ürün referansı bazında derlenmiştir; üreticinin güncel teknik föyü ve ülkeye özel ürün durumu esas alınmalıdır.
