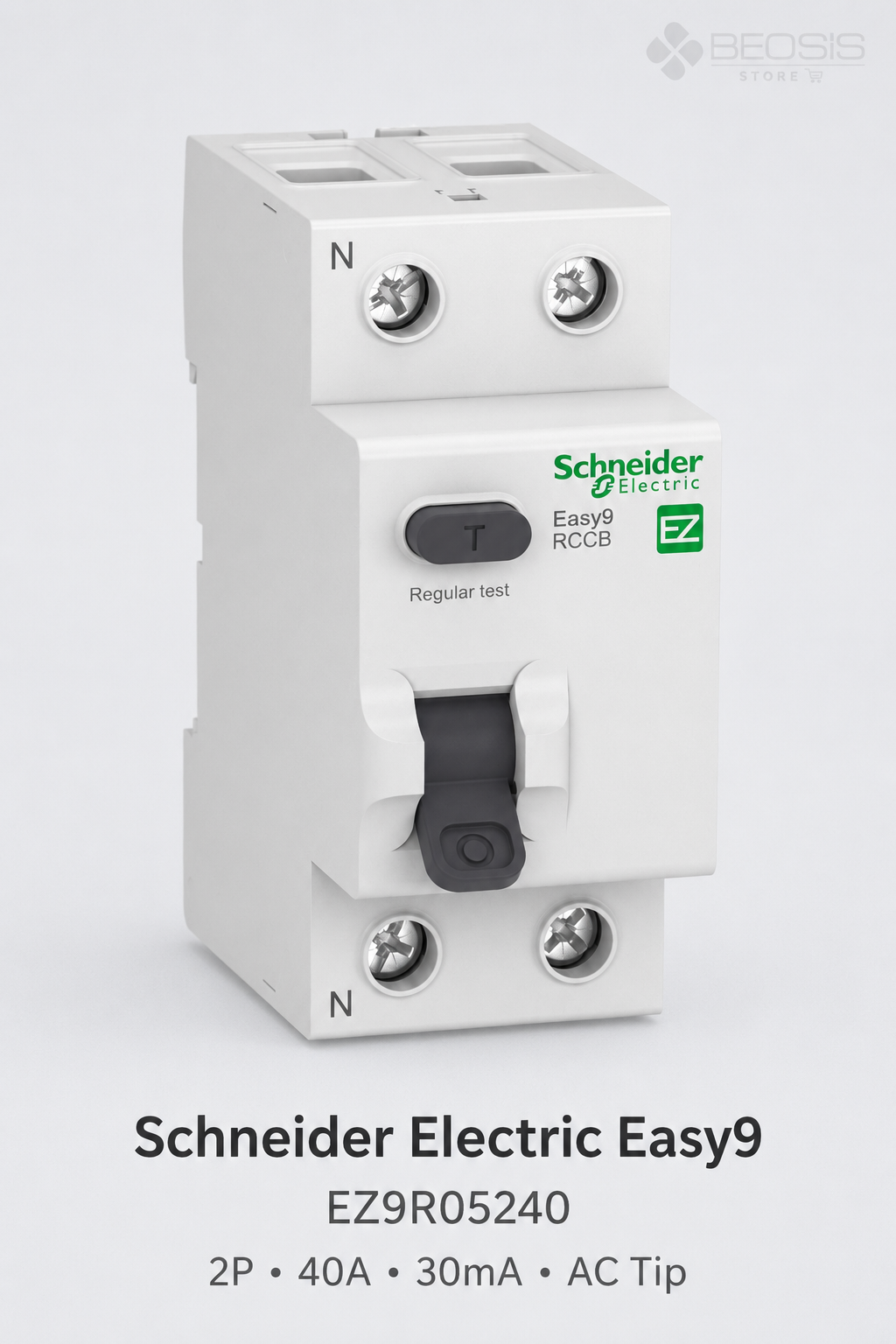

Schneider Electric Easy9 EZ9R05240 2P 40A 30mA AC Tip Kaçak Akım Rölesi

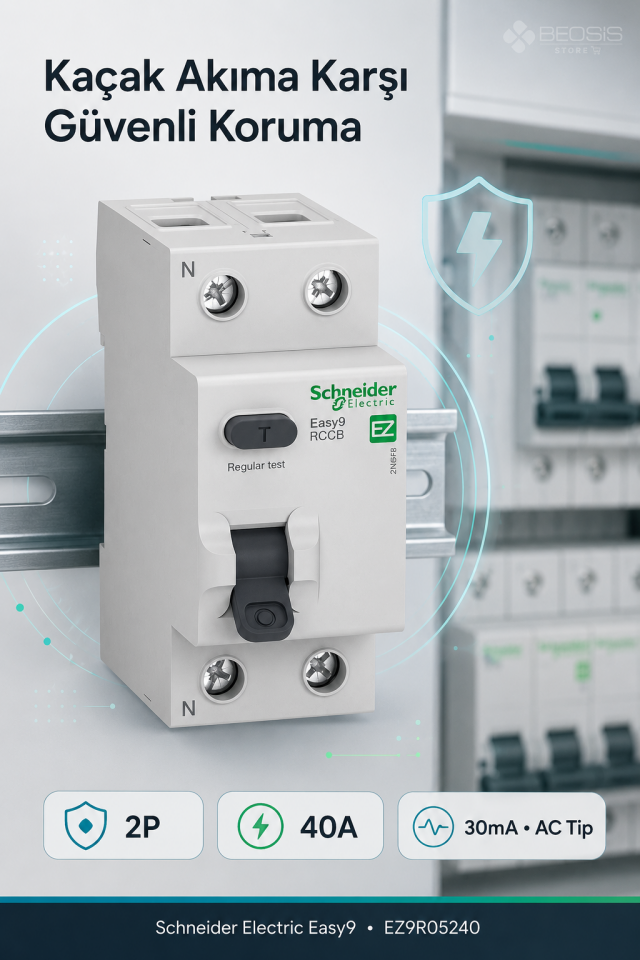

Schneider Electric EZ9R05240, 230 V AC tek fazlı tesislerde faz ve nötr hattını birlikte açan, 40 A nominal akımlı ve 30 mA kaçak akım hassasiyetli Easy9 serisi bir RCCB'dir. Elektrik kaçağı oluştuğunda devreyi hızlı biçimde ayırarak elektrik çarpması riskine karşı ilave koruma sağlar.
Öne Çıkan Avantajlar
- İnsan korumasına yönelik 30 mA hassasiyet: Doğru tasarlanmış ve topraklanmış tesisatta kaçak akıma karşı ilave koruma sunar.
- Gerilimden bağımsız açma: Kaçak akım algılama ve açma mekanizması şebeke geriliminden bağımsız çalışır.
- Kompakt DIN ray yapısı: 36 mm genişlikteki gövde standart dağıtım panolarına kolayca yerleşir.
- Bağlantı kolaylığı: Üst veya alt taraftan bağlantıya uygun tünel terminaller ve bağlantı göstergesi montajı destekler.
- Kontak konum göstergesi: Şalter durumunun sahada hızlı görülmesine yardımcı olur.
Uygulama Alanları
- Konut ve apartman dağıtım panoları
- Ofis, mağaza ve küçük ticari tesisler
- Priz ve genel kullanım devreleri
- Islak hacim ve benzeri riskli alanların uygun projelendirilmiş devreleri
- Tek fazlı son dağıtım devreleri
- Mevcut panoların kaçak akım koruması yenilemeleri
Teknik Özellikler
| Marka / seri | Schneider Electric / Easy9 |
|---|---|
| Ürün referansı | EZ9R05240 |
| Ürün tipi | Kaçak akım koruma rölesi (RCCB) |
| Kutup / nötr konumu | 2P (faz + nötr), nötr solda |
| Nominal akım | 40 A |
| Kaçak akım hassasiyeti | 30 mA |
| Kaçak akım sınıfı | Tip AC; sinüzoidal alternatif kaçak akımlar |
| Açma gecikmesi | Ani / zaman gecikmesiz |
| Nominal çalışma gerilimi | 230 V AC, 50 Hz |
| Yalıtım / darbe dayanımı | Ui 440 V AC / Uimp 4 kV |
| Nominal açma-kapama kapasitesi | 500 A |
| Koşullu kısa devre akımı | Easy9 MCB ile 3000 A |
| Standart | IEC 61008-1 |
| Montaj | 35 mm DIN rayı, klipsli |
| Koruma sınıfı | IP20 |
| Boyutlar (G × D × Y) | 36 × 72 × 82 mm |
| Terminal / sıkma | 1–35 mm² sert iletken; 3,5 N·m |
| Çalışma sıcaklığı | −5…+60 °C |
| EAN / GTIN-13 | 3606480587450 |
Tip AC Ne Anlama Gelir?
Tip AC kaçak akım röleleri, sinüzoidal alternatif artık akımları algılamak için tasarlanır. Elektronik güç devreleri, doğrultucu girişler veya darbeli DC bileşen üretebilen yüklerde tesisat projesine göre Tip A, Tip F ya da başka bir sınıf gerekebilir. Uygun kaçak akım rölesi tipi, bağlı yüklerin yapısı ve yürürlükteki tesisat kuralları dikkate alınarak seçilmelidir.
Doğru kullanım: EZ9R05240, 40 A'i aşmayan ve Tip AC algılama sınıfının uygun olduğu 230 V AC devrelerde, seçici koordinasyon ve topraklama şartları sağlanarak kullanılmalıdır.
Montaj ve Koruma Koordinasyonu
Elektriksel seçim
- Nominal akım, kablo kesiti ve devrenin yük akımıyla birlikte değerlendirilmelidir.
- Ürün aşırı akım veya kısa devre koruması sağlamaz; uygun MCB ya da sigorta ile koordineli kullanılmalıdır.
- Nötr iletkeni ürün üzerindeki N işaretine uygun şekilde bağlanmalıdır.
- Topraklama sistemi ve hata döngüsü koşulları yetkin kişi tarafından doğrulanmalıdır.
Kurulum ve bakım
- Montaj, enerji tamamen kesildikten sonra yetkili elektrikçi tarafından yapılmalıdır.
- Terminal sıkma torku ve iletken kesiti üretici değerlerine uygun olmalıdır.
- Test düğmesi üretici talimatı ve yerel kurallarda belirtilen aralıklarla kullanılmalıdır.
- Açma nedeni bulunmadan cihaz tekrar devreye alınmamalıdır.
Güvenlik uyarısı: Kaçak akım rölesi doğru topraklama, uygun kablo kesiti, kısa devre/aşırı akım koruması ve mevzuata uygun tesisatın yerine geçmez. Ürün seçimi, montajı ve devreye alınması yetkili teknik personel tarafından yapılmalıdır.
Boyutlar ve Pano Yerleşimi
| Genişlik | 36 mm; 4 adet 9 mm adım veya 2 DIN modül |
|---|---|
| Yükseklik | 82 mm |
| Derinlik | 72 mm |
| Renk | Gri, RAL 7035 |
| Yaklaşık net ağırlık | 0,195 kg |
| Pano gereksinimi | IP20 cihaz korumasını tamamlayacak uygun muhafaza ve çevresel koşullar |
Sık Sorulan Sorular
EZ9R05240 kaç amperdir?
Ürünün nominal akımı 40 A'dir. Bu değer kablo kesiti, yük hesabı ve ön koruma cihazıyla birlikte değerlendirilmelidir.
30 mA hassasiyet ne sağlar?
30 mA eşik, uygun tesisat koşullarında kişilerin elektrik çarpması riskine karşı ilave koruma amacıyla yaygın olarak kullanılır. Tek başına tüm elektriksel riskleri ortadan kaldırmaz.
Bu ürün kısa devre koruması yapar mı?
Hayır. EZ9R05240 bir RCCB'dir; kaçak akıma karşı koruma sağlar. Aşırı akım ve kısa devre için uygun MCB veya sigorta ayrıca kullanılmalıdır.
Tip AC ile Tip A aynı mıdır?
Hayır. Tip AC sinüzoidal AC kaçak akımları algılar. Tip A ise buna ek olarak darbeli DC artık akımları algılayabilir. Yük tipine göre doğru sınıf seçilmelidir.
Monofaze panoda kullanılabilir mi?
Evet. Ürün 2 kutuplu faz + nötr yapıda ve 230 V AC tek fazlı uygulamalara uygundur; montaj ve devre tasarımı yetkili kişi tarafından yapılmalıdır.
Ürünün güncel muadili nedir?
Schneider Electric resmî sayfası EZ9R05240 referansının EZ9R39240 ile değiştirildiğini belirtir. Eski ve yeni referansın uygulama uyumluluğu sipariş öncesinde teknik olarak doğrulanmalıdır.

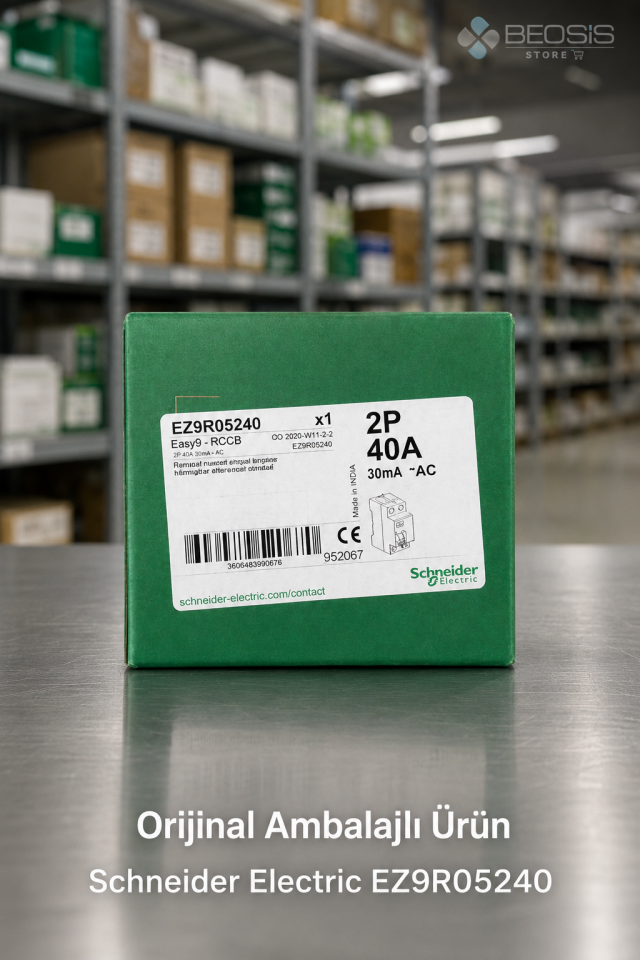

Kutu İçeriği ve Sipariş Kontrolü
- 1 adet Schneider Electric Easy9 EZ9R05240 kaçak akım koruma rölesi
- Ürün üzerindeki referans: EZ9R05240
- EAN / GTIN-13: 3606480587450
- Temel değerler: 2P, 40 A, 30 mA, Tip AC
Sipariş tesliminde ürün kodunu, kutu etiketini, kutup sayısını, nominal akımı ve kaçak akım hassasiyetini kontrol ediniz. Görsel ile etiket bilgileri arasında farklılık olması durumunda ürün devreye alınmadan satıcıyla iletişim kurulmalıdır.
Schneider Easy9 ile Güvenli Devre Tasarımı
EZ9R05240 için devre tipi, bağlı yükler, kablo kesiti, ön koruma ve topraklama bilgilerini değerlendirerek doğru kaçak akım koruma çözümünü seçin. Teknik uyumluluk konusunda Beosis Store ekibinden destek alabilirsiniz.
