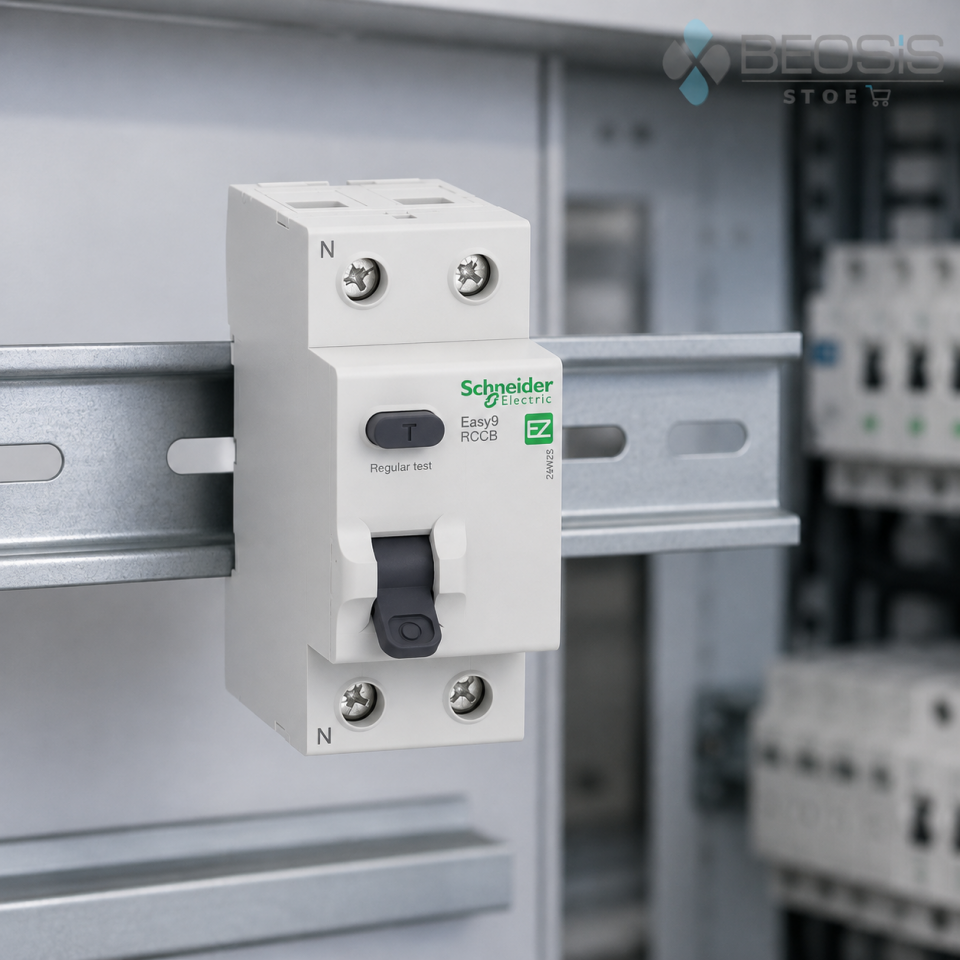

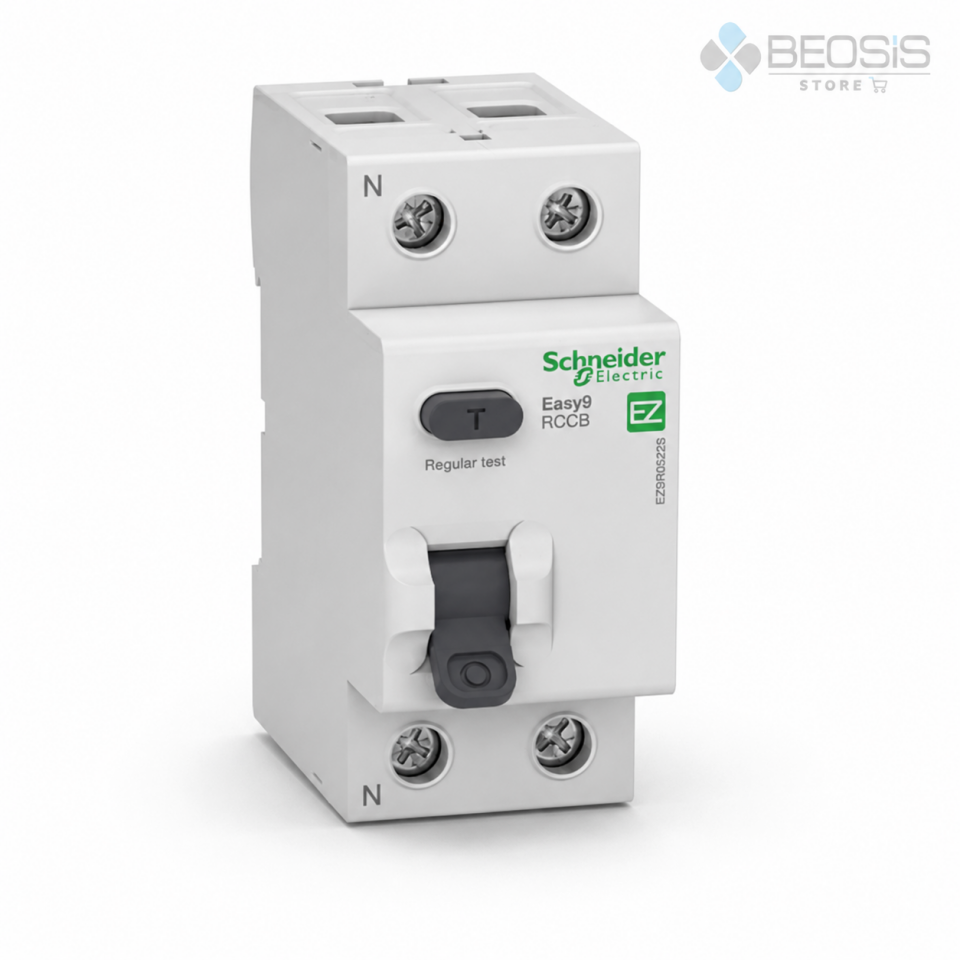

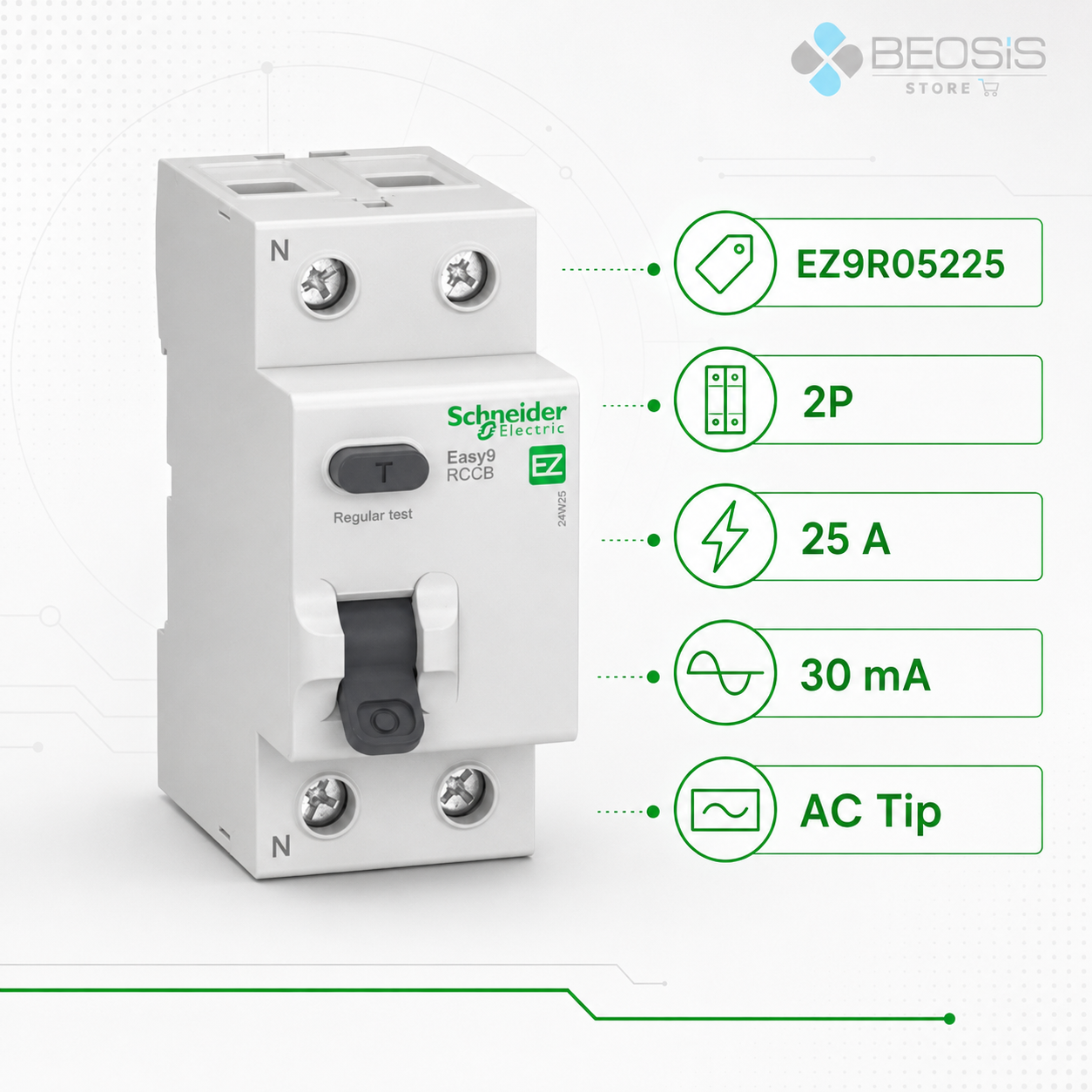

Schneider Electric Easy9 EZ9R05225 2P 25A 30mA AC Tip Kaçak Akım Koruma Rölesi
EZ9R05225, kaçak akım koruma rölesi (rccb) olarak pano, dağıtım ve motor kontrol projelerinde ürün kodu bazında güvenilir seçim yapılmasını destekler. Aşağıdaki teknik değerler ürün ailesi ve bu referansın elektriksel parametreleri dikkate alınarak hazırlanmıştır.
Öne Çıkan Avantajlar
- 30 mA hassasiyet, uygun tesisat ve topraklama koşullarında elektrik çarpması riskine karşı ilave koruma amacıyla kullanılır.
- Faz ve nötr iletkenlerini tek mekanizma ile ayıran çok kutuplu yapı
- Standart 35 mm DIN rayına klipsli ve kompakt montaj
- Ön yüzde test butonu ve mekanik kontak konumu göstergesi
- IEC 61008-1 standardına göre RCCB işlevi
Kullanım Alanları
- Konut ve apartman panoları
- Ofis, mağaza ve küçük ticari tesisler
- Tek fazlı priz ve genel kullanım devreleri
- Tali dağıtım panoları
- Bakım ve pano yenileme projeleri
Teknik Özellikler
| Marka / seri | Schneider Electric / Easy9 |
|---|---|
| Ürün referansı | EZ9R05225 |
| Ürün tipi | Kaçak akım koruma rölesi (RCCB) |
| Kutup sayısı | 2P |
| Nominal akım | 25 A |
| Kaçak akım hassasiyeti | 30 mA |
| Kaçak akım sınıfı | Tip AC |
| Açma karakteri | Ani / zaman gecikmesiz |
| Nominal çalışma gerilimi | 230 V AC |
| Yalıtım / darbe dayanımı | Ui 440 V / Uimp 4 kV |
| Nominal açma-kapama kapasitesi | 500 A |
| Standart | IEC 61008-1 |
| Montaj | 35 mm DIN rayı |
| Cihaz koruma derecesi | IP20 |
| Boyutlar | 36 mm / 2 DIN modül; yaklaşık 82 mm yükseklik, 72 mm derinlik |
| Terminal kapasitesi | 1–35 mm² sert iletken |
| Önerilen sıkma torku | 3,5 N·m |
| Çalışma sıcaklığı | −5…+60 °C |
| EAN / GTIN-13 | 3606489520663 |
Doğru Ürün Seçimi
Sipariş Öncesi Kontrol
- Kutup sayısı ve şebeke düzeni
- Yük akımı, kablo kesiti ve ön koruma
- 30/300 mA koruma kademesi
- Bağlı yük için Tip AC uygunluğu
- Topraklama ve seçicilik hesabı
Montaj ve Devreye Alma
Enerji tamamen kesildikten sonra DIN rayına monte edilmeli, nötr iletkeni N işaretine göre bağlanmalı ve terminal sıkma torku üretici değerine uygun uygulanmalıdır. Devreye alma sonrasında test butonuyla işlev kontrolü yapılmalıdır.
Profesyonel uygulama uyarısı: Elektriksel koruma ve kumanda ürünlerinin seçimi; kısa devre hesabı, kablo kesiti, yük karakteristiği, ortam koşulları ve yürürlükteki standartlarla birlikte yapılmalıdır. Montaj ve devreye alma yetkili elektrik personeli tarafından gerçekleştirilmelidir.
Proje ve Satın Alma Avantajı
Doğru referansla sipariş: EZ9R05225 ürün kodu, EAN 3606489520663 ve temel elektriksel değerler birlikte kontrol edilerek benzer görünümlü farklı akım, kutup, bobin veya açma sınıfındaki ürünlerle karışma riski azaltılır.
Schneider Electric Easy9 EZ9R05225 2P 25A 30mA AC Tip Kaçak Akım Koruma Rölesi, bakım-yedek parça alımlarında ve yeni pano projelerinde Schneider Electric ürün ekosistemiyle uyumlu, kodu açıkça tanımlanmış profesyonel bir çözümdür. Nihai uygunluk, üreticinin güncel teknik dokümanı ve proje sorumlusunun hesaplarıyla doğrulanmalıdır.
EZ9R05225 Hakkında Sık Sorulan Sorular
EZ9R05225 kısa devre koruması yapar mı?
Hayır. Bu ürün RCCB'dir; aşırı akım ve kısa devre koruması için uygun MCB veya sigorta ayrıca kullanılmalıdır.
30 mA ne anlama gelir?
30 mA hassasiyet, uygun tesisat ve topraklama koşullarında elektrik çarpması riskine karşı ilave koruma amacıyla kullanılır.
Tip AC hangi kaçak akımları algılar?
Sinüzoidal alternatif kaçak akımları algılar. Darbeli DC bileşen üreten elektronik yüklerde Tip A veya başka bir sınıf gerekebilir.
2 kutuplu yapı nerede kullanılır?
Faz ve nötrün birlikte açılması gereken tek fazlı 230 V devrelerde kullanılır.
Test butonu neden kullanılır?
Test butonu, mekanizmanın işlev kontrolü içindir; üretici talimatı ve yerel tesisat kurallarında belirtilen aralıklarla uygulanmalıdır.
Montajı kim yapmalıdır?
Ürün seçimi, montajı, ölçüm ve devreye alma yalnızca yetkili elektrik personeli tarafından yapılmalıdır.
Kutu İçeriği ve Teslimat Kontrolü
- 1 adet Schneider Electric Easy9 EZ9R05225 2P 25A 30mA AC Tip Kaçak Akım Koruma Rölesi
- Ürün üzerindeki sipariş referansı: EZ9R05225
- EAN / GTIN-13: 3606489520663
- Standart üretici ambalajı; aksesuarlar yalnızca ürün açıklamasında açıkça belirtilmişse dahildir
Teslimatta ürün kodu, EAN, kutup/akım/bobin veya açma değeri ile ambalaj etiketi karşılaştırılmalıdır. Etiket ile sipariş bilgisi uyuşmuyorsa ürün enerji verilmeden ayrılmalı ve satıcıyla iletişim kurulmalıdır.
Schneider Electric Easy9 Çözümünü Güvenle Seçin
EZ9R05225 için yük bilgisi, şebeke gerilimi, pano koşulları ve koruma koordinasyonunu paylaşarak Beosis Store üzerinden sipariş öncesi teknik kontrol talep edebilirsiniz.
Teknik kaynak: Schneider Electric EZ9R05225 resmi ürün kaydı. Bilgiler 2026-09-04 tarihinde ürün referansı bazında derlenmiştir; üreticinin güncel teknik föyü ve ülkeye özel ürün durumu esas alınmalıdır.
