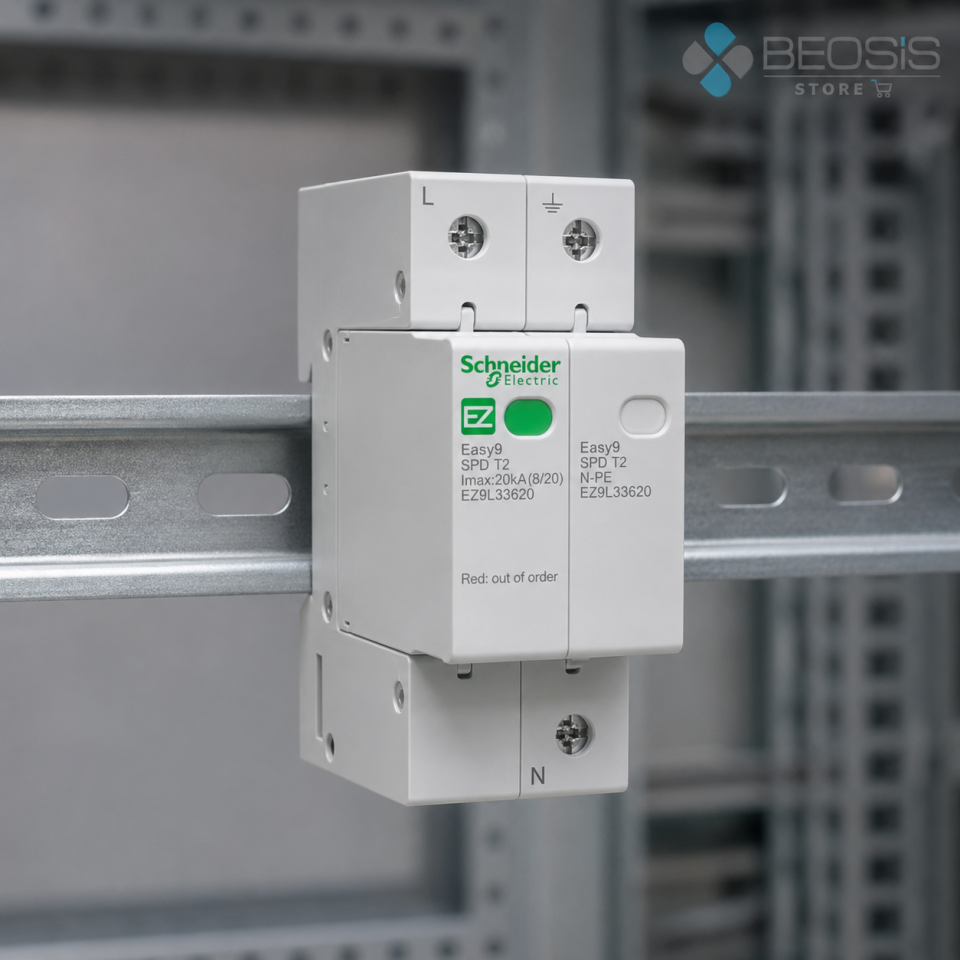

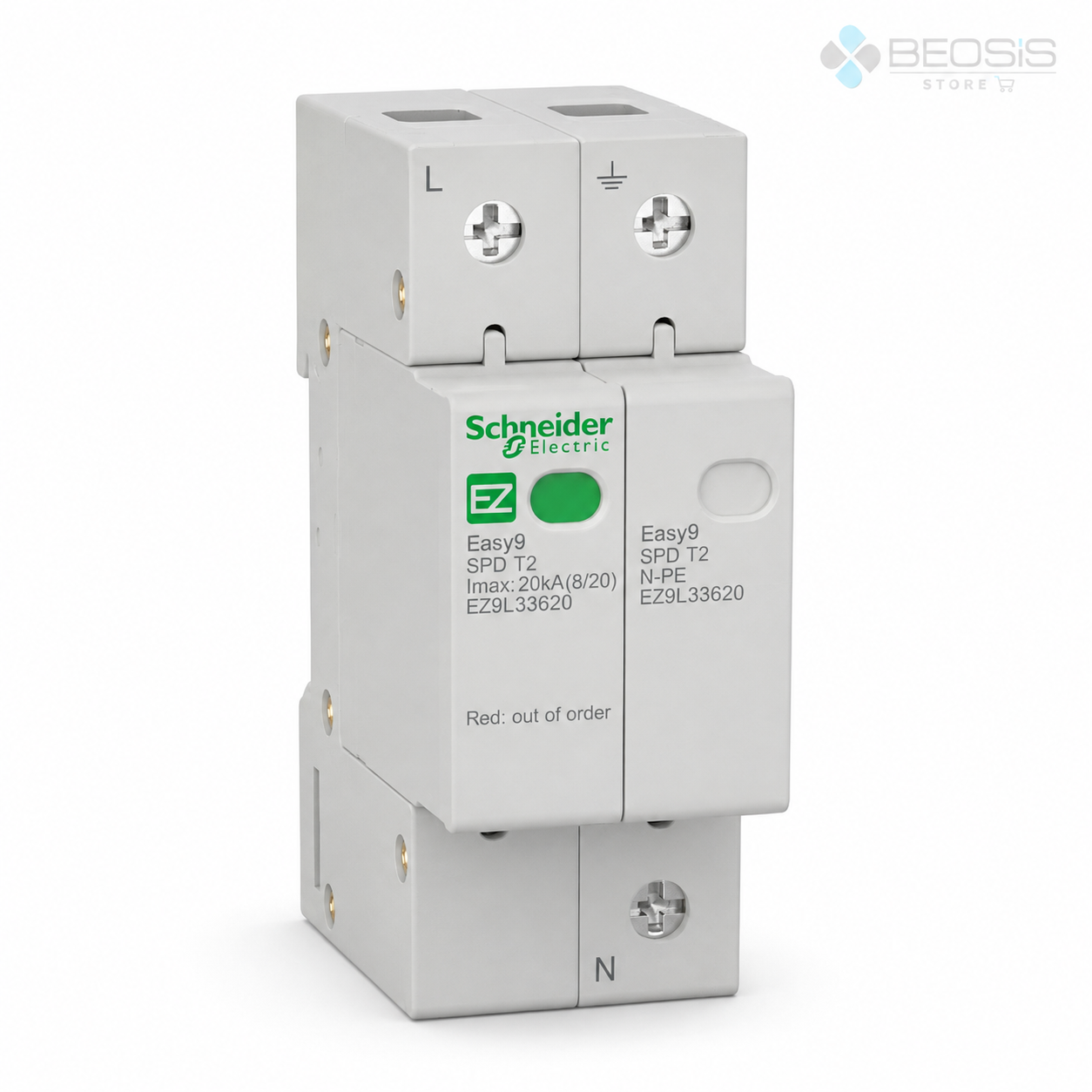

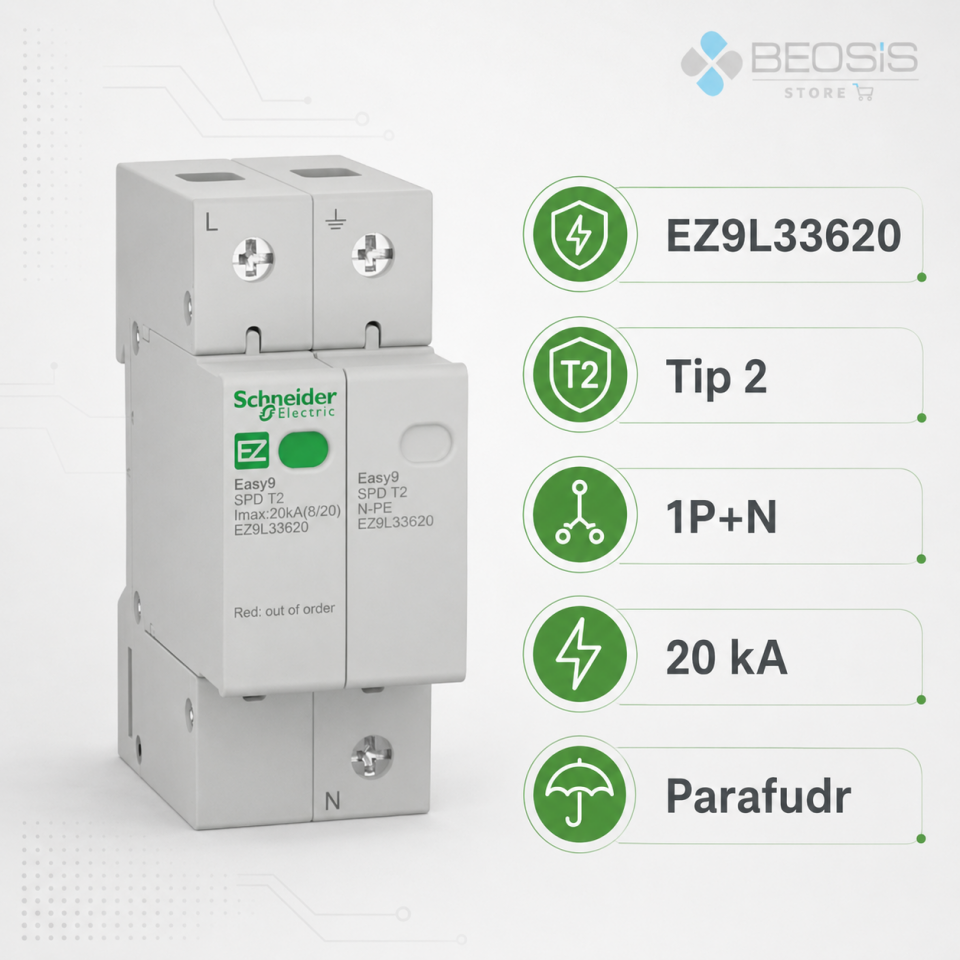

Schneider Electric Easy9 EZ9L33620 Tip 2 1P+N 20kA Parafudr
EZ9L33620, tip 2 aşırı gerilim koruma cihazı (spd) olarak pano, dağıtım ve motor kontrol projelerinde ürün kodu bazında güvenilir seçim yapılmasını destekler. Aşağıdaki teknik değerler ürün ailesi ve bu referansın elektriksel parametreleri dikkate alınarak hazırlanmıştır.
Öne Çıkan Avantajlar
- Anahtarlama ve uzak yıldırım etkilerinden doğan geçici aşırı gerilimleri sınırlama
- Faz-nötr koruma düzenine sahip 1P+N yapı
- Orta risk seviyesi için 20 kA azami deşarj kapasitesi
- 35 mm DIN rayında iki modüllük kompakt montaj
- Durum göstergesiyle kartuş çalışma durumunun izlenmesi
Kullanım Alanları
- Konut ana dağıtım panoları
- Ticari bina panoları
- TT ve TN-S topraklama sistemleri
- Elektronik cihaz beslemeleri
- Fotovoltaik olmayan 230 V AC alçak gerilim dağıtımı
Teknik Özellikler
| Marka / seri | Schneider Electric / Easy9 |
|---|---|
| Ürün referansı | EZ9L33620 |
| Ürün tipi | Tip 2 aşırı gerilim koruma cihazı (SPD) |
| SPD sınıfı | Tip 2 |
| Kutup düzeni | 1P+N |
| Nominal sistem gerilimi | 230 V AC |
| Uc azami sürekli çalışma gerilimi | 275 V AC |
| In nominal deşarj akımı | 10 kA |
| Imax azami deşarj akımı | 20 kA |
| Up koruma seviyesi | 1,3 kV |
| Topraklama sistemi | TT veya TN-S |
| Standart | IEC 61643-11 |
| Montaj | 35 mm DIN rayı |
| Genişlik | 36 mm / 2 DIN modül |
| Cihaz koruma derecesi | IP20 |
| Ön koruma | Proje ve üretici koordinasyon tablosuna göre uygun MCB/sigorta |
| EAN / GTIN-13 | 3606480586767 |
Doğru Ürün Seçimi
Sipariş Öncesi Kontrol
- Topraklama sistemi TT/TN-S
- Panonun yıldırım risk seviyesi
- SPD bağlantı iletkenlerinin kısa tutulması
- Uygun ön koruma cihazı
- Topraklama empedansı ve eşpotansiyel düzen
Montaj ve Devreye Alma
SPD, ana bara ile topraklama barası arasındaki bağlantılar mümkün olduğunca kısa ve doğrudan olacak şekilde monte edilmelidir. Ön koruma, iletken kesiti ve topraklama düzeni IEC 61643 yaklaşımı ile yerel tesisat kurallarına göre yetkili personelce belirlenmelidir.
Profesyonel uygulama uyarısı: Elektriksel koruma ve kumanda ürünlerinin seçimi; kısa devre hesabı, kablo kesiti, yük karakteristiği, ortam koşulları ve yürürlükteki standartlarla birlikte yapılmalıdır. Montaj ve devreye alma yetkili elektrik personeli tarafından gerçekleştirilmelidir.
Proje ve Satın Alma Avantajı
Doğru referansla sipariş: EZ9L33620 ürün kodu, EAN 3606480586767 ve temel elektriksel değerler birlikte kontrol edilerek benzer görünümlü farklı akım, kutup, bobin veya açma sınıfındaki ürünlerle karışma riski azaltılır.
Schneider Electric Easy9 EZ9L33620 Tip 2 1P+N 20kA Parafudr, bakım-yedek parça alımlarında ve yeni pano projelerinde Schneider Electric ürün ekosistemiyle uyumlu, kodu açıkça tanımlanmış profesyonel bir çözümdür. Nihai uygunluk, üreticinin güncel teknik dokümanı ve proje sorumlusunun hesaplarıyla doğrulanmalıdır.
EZ9L33620 Hakkında Sık Sorulan Sorular
Tip 2 parafudr neye karşı korur?
Anahtarlama darbeleri ve yıldırımın dolaylı etkilerinden kaynaklanan geçici aşırı gerilimleri sınırlar.
20 kA değeri nedir?
Imax azami deşarj akımıdır; In nominal deşarj akımı 10 kA'dır.
TT sistemde kullanılabilir mi?
Evet. Üretici bu 1P+N modeli TT ve TN-S sistemler için belirtir.
Parafudr sigorta yerine geçer mi?
Hayır. Aşırı akım/kısa devre koruması sağlamaz; uygun ön koruma ayrıca gerekir.
Bağlantı kablosu neden kısa olmalıdır?
Uzun bağlantılar endüktif gerilim düşümünü artırarak koruma seviyesini olumsuz etkileyebilir.
Kartuş durumu nasıl izlenir?
Ön durum göstergesi kontrol edilir; arıza/ömür sonu durumunda üretici talimatına göre değiştirilmelidir.
Kutu İçeriği ve Teslimat Kontrolü
- 1 adet Schneider Electric Easy9 EZ9L33620 Tip 2 1P+N 20kA Parafudr
- Ürün üzerindeki sipariş referansı: EZ9L33620
- EAN / GTIN-13: 3606480586767
- Standart üretici ambalajı; aksesuarlar yalnızca ürün açıklamasında açıkça belirtilmişse dahildir
Teslimatta ürün kodu, EAN, kutup/akım/bobin veya açma değeri ile ambalaj etiketi karşılaştırılmalıdır. Etiket ile sipariş bilgisi uyuşmuyorsa ürün enerji verilmeden ayrılmalı ve satıcıyla iletişim kurulmalıdır.
Schneider Electric Easy9 Çözümünü Güvenle Seçin
EZ9L33620 için yük bilgisi, şebeke gerilimi, pano koşulları ve koruma koordinasyonunu paylaşarak Beosis Store üzerinden sipariş öncesi teknik kontrol talep edebilirsiniz.
Teknik kaynak: Schneider Electric EZ9L33620 resmi ürün kaydı. Bilgiler 2026-09-04 tarihinde ürün referansı bazında derlenmiştir; üreticinin güncel teknik föyü ve ülkeye özel ürün durumu esas alınmalıdır.
