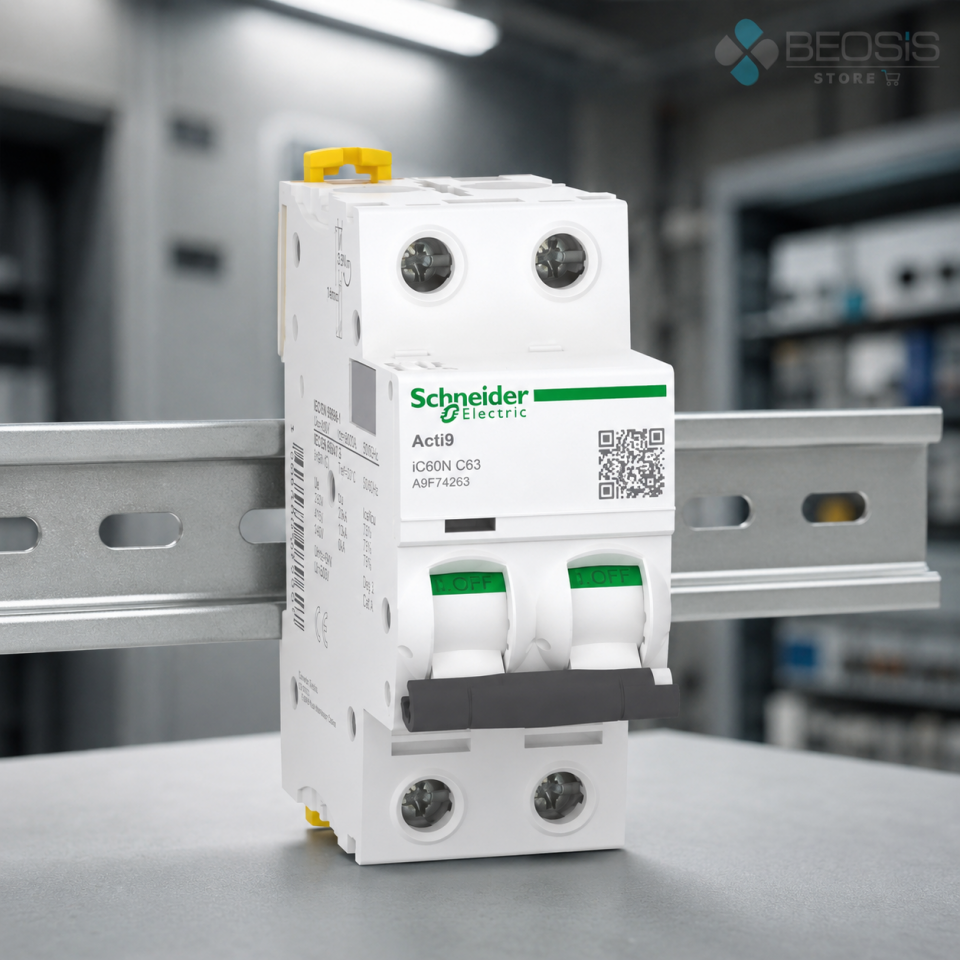

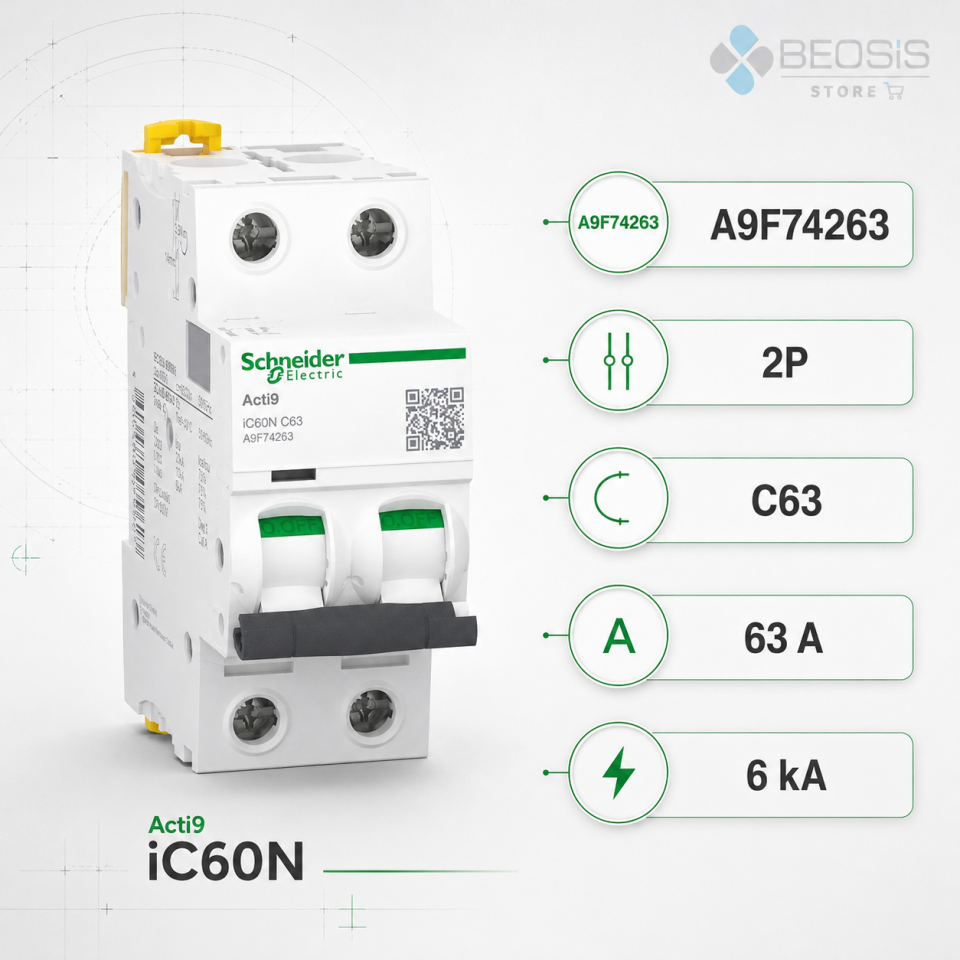

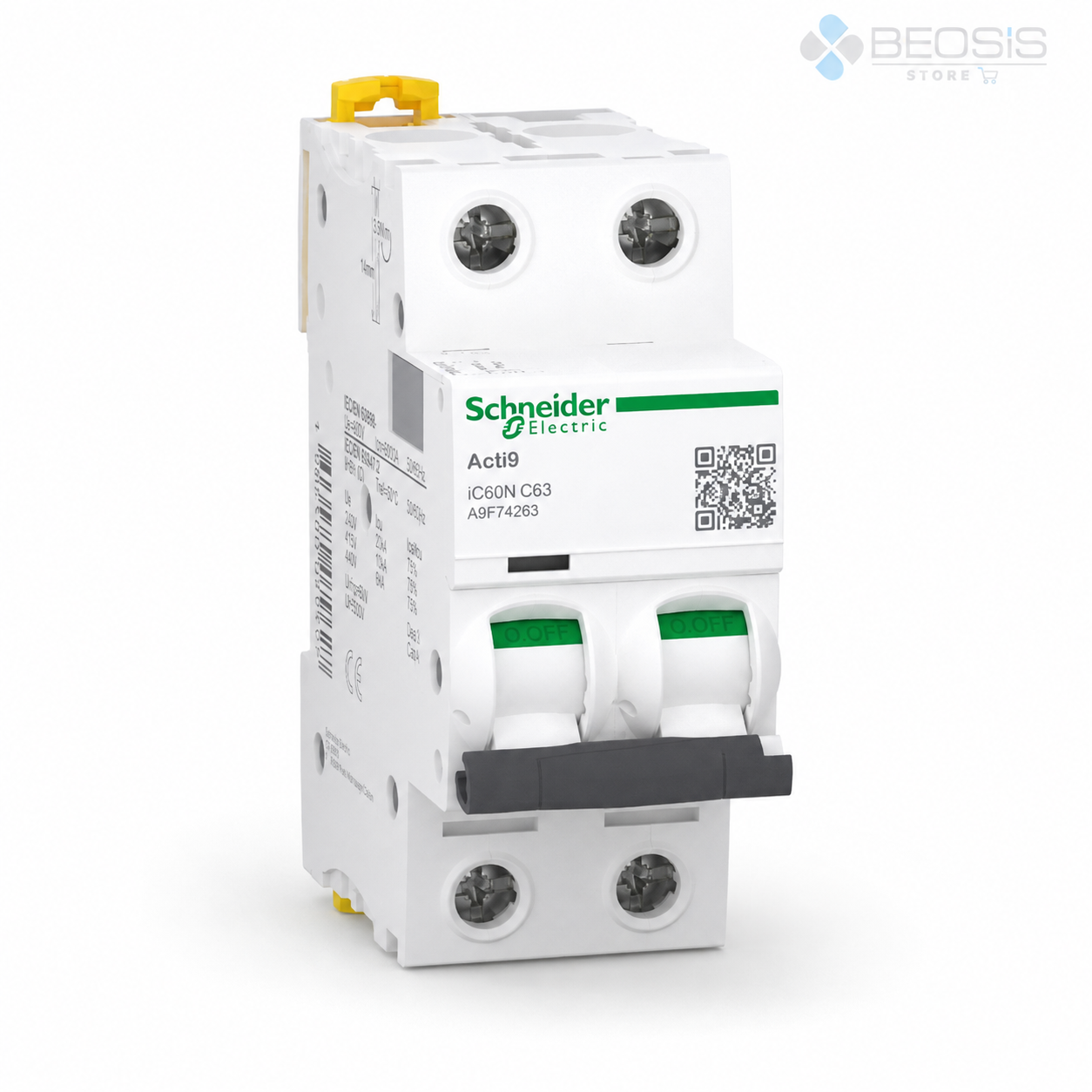

Schneider Electric Acti9 iC60N A9F74263 2P C63 6kA Otomatik Sigorta
A9F74263, minyatür devre kesici (mcb) olarak pano, dağıtım ve motor kontrol projelerinde ürün kodu bazında güvenilir seçim yapılmasını destekler. Aşağıdaki teknik değerler ürün ailesi ve bu referansın elektriksel parametreleri dikkate alınarak hazırlanmıştır.
Öne Çıkan Avantajlar
- Aşırı yük ve kısa devreye karşı termik-manyetik koruma
- C açma eğrisiyle genel dağıtım ve orta kalkış akımlı yükler için dengeli seçim
- VisiTrip hata göstergesi ve VisiSafe pozitif kontak göstergesi
- 6000 A evsel/benzeri tesisat kesme kapasitesi ve 10 kA IEC/EN 60947-2 sınıfı
- Acti9 yardımcı kontak ve aksesuarlarıyla genişletilebilir DIN ray tasarımı
Kullanım Alanları
- Konut ve ticari bina dağıtım panoları
- Üç fazlı veya çok kutuplu besleme devreleri
- Aydınlatma ve priz hatları
- Küçük motor ve endüktif yük devreleri
- Endüstriyel kontrol panoları
Teknik Özellikler
| Marka / seri | Schneider Electric / Acti9 iC60N |
|---|---|
| Ürün referansı | A9F74263 |
| Ürün tipi | Minyatür devre kesici (MCB) |
| Kutup sayısı | 2P |
| Nominal akım | 63 A |
| Açma eğrisi | C |
| Kesme kapasitesi | 6 kA (IEC/EN 60898-1); 10 kA (IEC/EN 60947-2) |
| Nominal çalışma gerilimi | 400/415 V AC |
| Yalıtım / darbe dayanımı | Ui 500 V / Uimp 6 kV |
| Standartlar | IEC/EN 60898-1 ve IEC/EN 60947-2 |
| Montaj | 35 mm DIN rayı |
| Cihaz koruma derecesi | IP20 |
| Boyutlar | 36 mm / 2 modül; yaklaşık 85 mm yükseklik, 78,5 mm derinlik |
| Terminal kapasitesi | 35 mm²'ye kadar sert; 25 mm²'ye kadar esnek iletken |
| Önerilen sıkma torku | 3,5 N·m |
| Göstergeler | VisiTrip hata ve VisiSafe kontak göstergesi |
| EAN / GTIN-13 | 3606480079627 |
Doğru Ürün Seçimi
Sipariş Öncesi Kontrol
- Kablo kesiti ve akım taşıma kapasitesi
- Beklenen kısa devre akımı
- C eğrisinin yük kalkış akımına uygunluğu
- Kutup sayısı ve şebeke düzeni
- Kaçak akım koruması gereksinimi
Montaj ve Devreye Alma
Besleme kesilip gerilimsizlik doğrulandıktan sonra DIN rayına monte edilmeli; kablo kesiti, terminal torku ve bara uyumluluğu üretici verilerine göre kontrol edilmelidir. Devrenin beklenen kısa devre akımı ürünün ilgili standarttaki kesme kapasitesini aşmamalıdır.
Profesyonel uygulama uyarısı: Elektriksel koruma ve kumanda ürünlerinin seçimi; kısa devre hesabı, kablo kesiti, yük karakteristiği, ortam koşulları ve yürürlükteki standartlarla birlikte yapılmalıdır. Montaj ve devreye alma yetkili elektrik personeli tarafından gerçekleştirilmelidir.
Proje ve Satın Alma Avantajı
Doğru referansla sipariş: A9F74263 ürün kodu, EAN 3606480079627 ve temel elektriksel değerler birlikte kontrol edilerek benzer görünümlü farklı akım, kutup, bobin veya açma sınıfındaki ürünlerle karışma riski azaltılır.
Schneider Electric Acti9 iC60N A9F74263 2P C63 6kA Otomatik Sigorta, bakım-yedek parça alımlarında ve yeni pano projelerinde Schneider Electric ürün ekosistemiyle uyumlu, kodu açıkça tanımlanmış profesyonel bir çözümdür. Nihai uygunluk, üreticinin güncel teknik dokümanı ve proje sorumlusunun hesaplarıyla doğrulanmalıdır.
A9F74263 Hakkında Sık Sorulan Sorular
A9F74263 kaç amperdir?
63 A nominal akıma ve C açma eğrisine sahiptir.
6 kA ve 10 kA değerleri neden birlikte geçer?
6 kA değeri IEC/EN 60898-1, 10 kA değeri ise IEC/EN 60947-2 kapsamındaki beyanı ifade eder; proje hangi standardı esas alıyorsa o değer kullanılmalıdır.
C eğrisi nerede tercih edilir?
Genel dağıtım devreleri ile sınırlı kalkış akımı bulunan motor, transformatör ve benzeri yüklerde yaygın kullanılır; gerçek açma hesabı yapılmalıdır.
Kaçak akıma karşı korur mu?
Hayır. MCB aşırı akım ve kısa devre koruması sağlar; kaçak akım koruması için RCCB/RCBO ayrıca seçilmelidir.
VisiTrip ne işe yarar?
Hata nedeniyle açmış cihazın panoda hızlı ayırt edilmesine yardımcı olur.
Nominal akım tek başına yeterli seçim kriteri midir?
Hayır. Kablo kesiti, ortam sıcaklığı, kısa devre seviyesi, yük karakteri ve koordinasyon birlikte değerlendirilmelidir.
Kutu İçeriği ve Teslimat Kontrolü
- 1 adet Schneider Electric Acti9 iC60N A9F74263 2P C63 6kA Otomatik Sigorta
- Ürün üzerindeki sipariş referansı: A9F74263
- EAN / GTIN-13: 3606480079627
- Standart üretici ambalajı; aksesuarlar yalnızca ürün açıklamasında açıkça belirtilmişse dahildir
Teslimatta ürün kodu, EAN, kutup/akım/bobin veya açma değeri ile ambalaj etiketi karşılaştırılmalıdır. Etiket ile sipariş bilgisi uyuşmuyorsa ürün enerji verilmeden ayrılmalı ve satıcıyla iletişim kurulmalıdır.
Schneider Electric Acti9 iC60N Çözümünü Güvenle Seçin
A9F74263 için yük bilgisi, şebeke gerilimi, pano koşulları ve koruma koordinasyonunu paylaşarak Beosis Store üzerinden sipariş öncesi teknik kontrol talep edebilirsiniz.
Teknik kaynak: Schneider Electric A9F74263 resmi ürün kaydı. Bilgiler 2026-09-04 tarihinde ürün referansı bazında derlenmiştir; üreticinin güncel teknik föyü ve ülkeye özel ürün durumu esas alınmalıdır.
