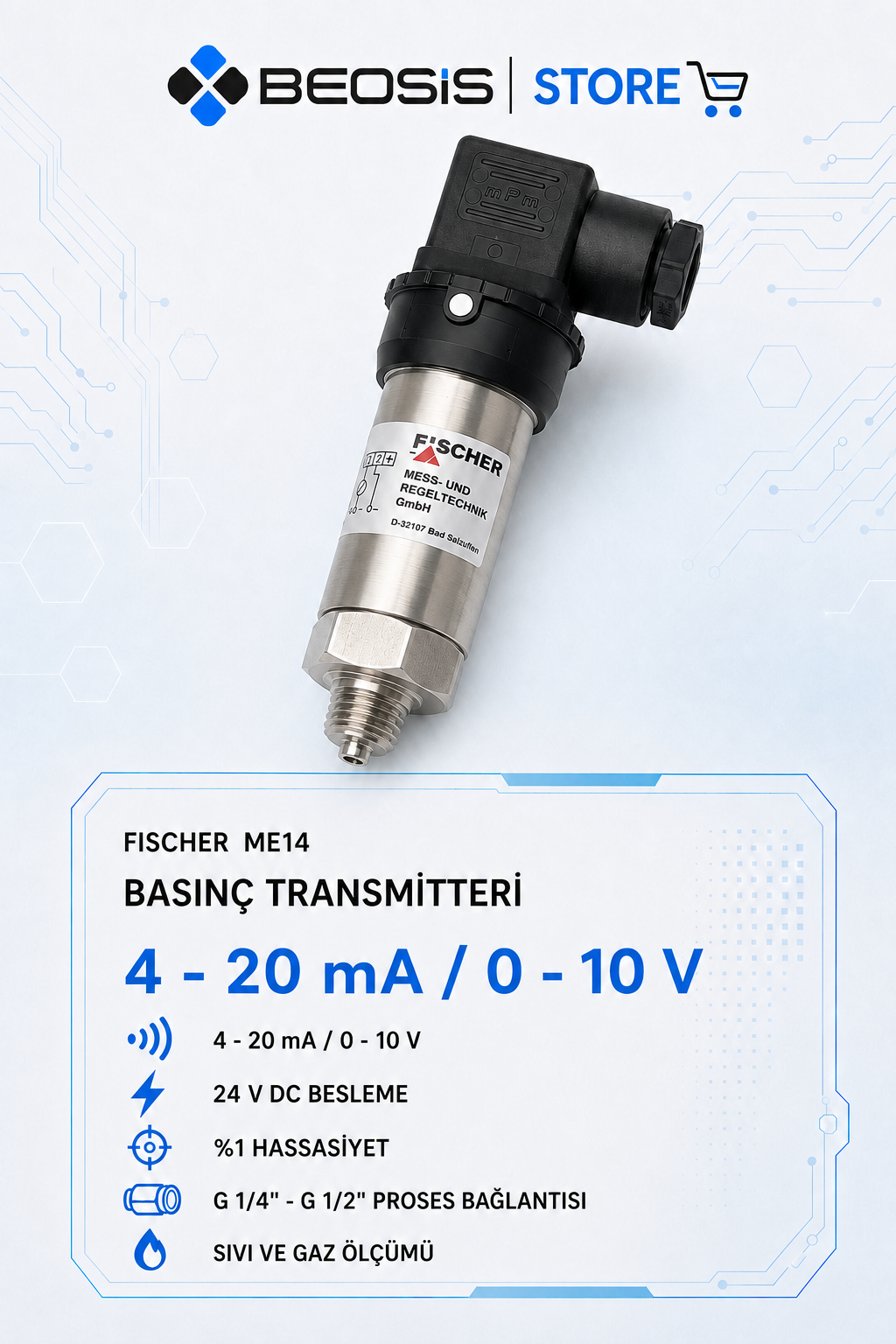

Fischer ME14 Basınç Transmitteri – ME1408M87BH000V0000 – 0…16 bar – 4-20 mA
Fischer ME14 Basınç Transmitteri – ME1408M87BH000V0000 – 0…16 bar – 4-20 mA
Fischer ME1408M87BH000V0000, endüstriyel uygulamalarda sıvı ve gaz basıncının güvenilir şekilde ölçülmesi için geliştirilmiş bir basınç transmitteridir. Ölçülen 0…16 bar bağıl basınç değerini, PLC, DCS ve otomasyon sistemleri tarafından değerlendirilebilen standart 4–20 mA analog çıkış sinyaline dönüştürür.
Paslanmaz çelik gövdesi, seramik ölçüm hücresi, yüksek titreşim dayanımı ve IP65 koruma sınıfı sayesinde zorlu endüstriyel ortamlarda kullanılabilir. G 1/2 B erkek dişli proses bağlantısı, sıvı ve gaz hatlarına kolay mekanik montaj sağlar.
Teknik Özellikler
| Marka | Fischer |
| Seri / Model | ME14 |
| Ürün Kodu | ME1408M87BH000V0000 |
| Ürün Tipi | Basınç Transmitteri |
| Basınç Tipi | Bağıl basınç |
| Ölçüm Aralığı | 0…16 bar |
| Çıkış Sinyali | 4–20 mA |
| Elektriksel Bağlantı | 2 telli |
| Nominal Besleme Gerilimi | 24 V DC |
| İzin Verilen Besleme Aralığı | 6–30 V DC |
| Proses Bağlantısı | G 1/2 B erkek diş |
| Standart Karakteristik Eğri Sapması | %1 FS |
| Aşırı Basınç Dayanımı | 30 bar |
| Patlama Basıncı | 60 bar |
| Tepki Süresi | Tipik 50 ms, maksimum 100 ms |
| Ölçüm Hücresi | Seramik Al₂O₃ |
| Gövde Malzemesi | Paslanmaz çelik |
| Akışkanla Temas Eden Bağlantı | CrNi paslanmaz çelik 1.4404 |
| Conta | FKM Viton® |
| Koruma Sınıfı | IP65 |
| Ölçülebilen Akışkanlar | Agresif olmayan sıvı ve gazlar |
| Ortam Sıcaklığı | −10…+70 °C |
| Akışkan Sıcaklığı | −10…+85 °C |
| Display | Yok |
Ürünün Öne Çıkan Avantajları
- 0…16 bar bağıl basınç ölçüm aralığı
- Endüstri standardı 4–20 mA analog çıkış
- PLC, DCS ve SCADA sistemlerine kolay entegrasyon
- Dayanıklı paslanmaz çelik gövde
- Hassas ve güvenilir seramik ölçüm hücresi
- 30 bar aşırı basınç dayanımı
- G 1/2 B erkek dişli proses bağlantısı
- Sıvı ve gaz basıncı ölçümüne uygunluk
- IP65 koruma sınıfı
- Kompakt ve titreşime dayanıklı tasarım
Uygulama Alanları
- Endüstriyel proses otomasyonu
- Pompa ve hidrofor sistemleri
- Su ve basınçlandırma tesisleri
- Hidrolik ve pnömatik sistemler
- Kompresör uygulamaları
- Kazan ve yardımcı işletme sistemleri
- Makine otomasyonu
- Çevre ve proses teknolojileri
- PLC, DCS ve SCADA basınç izleme uygulamaları
Çalışma Prensibi
Proses basıncı, transmitter içerisindeki seramik ölçüm membranına doğrudan etki eder. Basıncın oluşturduğu membran deformasyonu, ölçüm köprüsündeki direnç değişimi üzerinden elektronik devre tarafından değerlendirilir. Ölçülen basınç değeri, 0…16 bar aralığına karşılık gelecek şekilde 4–20 mA analog çıkış sinyaline dönüştürülür.
PLC Analog Giriş Ölçeklendirmesi
- 4 mA: 0 bar
- 12 mA: 8 bar
- 20 mA: 16 bar
Önemli: Transmitter agresif olmayan sıvı ve gazlar için uygundur. Kirli veya agresif akışkanlarda kullanılmadan önce malzeme ve conta uyumluluğu kontrol edilmelidir. Montajdan önce ürün kodunun, elektriksel bağlantının ve proses bağlantısının uygulamayla uyumlu olduğundan emin olunuz.
