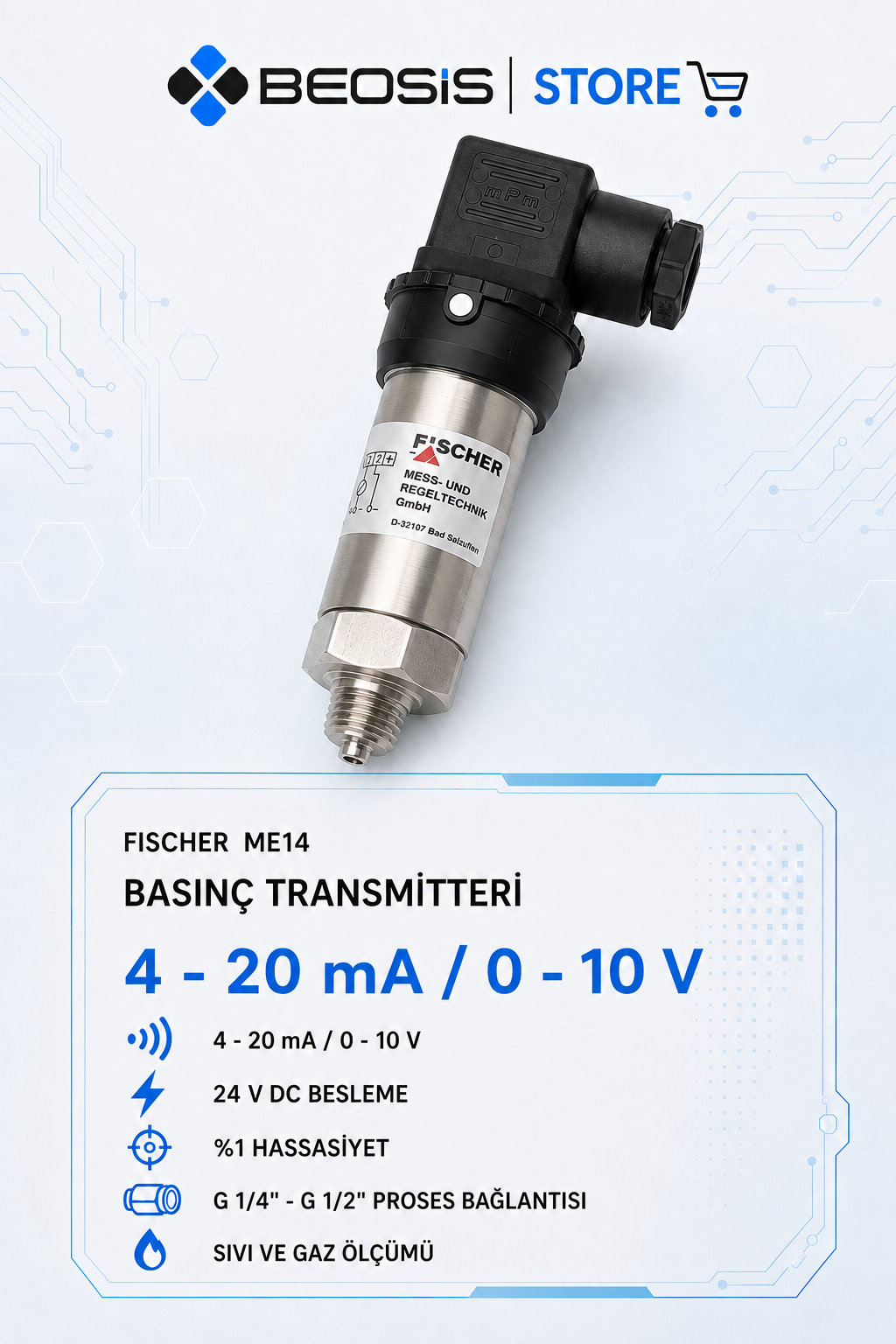

Fischer ME14 Basınç Transmitteri – ME1402M87BH000V0000 – 0…1 bar – 4-20 mA

Fischer ME1402M87BH000V0000, sıvı ve gazların 0…1 bar aralığındaki bağıl basıncını ölçmek için geliştirilmiş, seramik ölçüm hücreli endüstriyel bir basınç transmitteridir. Ölçülen basıncı standart 4-20 mA analog sinyale dönüştürerek PLC, SCADA, DCS ve proses kontrol sistemlerine aktarır.

Düşük basınç ölçümleri için uygun olan Fischer ME14; sağlam paslanmaz çelik gövdesi, IP65 koruma sınıfı ve G 1/2 B proses bağlantısıyla makine, pompa, su, hava ve proses uygulamalarında güvenilir ölçüm sağlar.

Ürün Özellikleri

• Marka: Fischer Mess- und Regeltechnik
• Seri: ME14
• Ürün kodu: ME1402M87BH000V0000
• Ölçüm aralığı: 0…1 bar
• Basınç türü: Bağıl basınç
• Çıkış sinyali: 4-20 mA
• Bağlantı şekli: 2 telli
• Nominal besleme gerilimi: 24 V DC
• Çalışma gerilimi: 6…30 V DC
• Proses bağlantısı: G 1/2 B dış diş
• Elektrik bağlantısı: 4 kutuplu soket ve M16×1,5 kablo girişli konnektör
• Karakteristik eğri sapması: ±%1 FS
• Koruma sınıfı: IP65
• Ölçüm teknolojisi: Seramik ölçüm hücresi
• Gövde malzemesi: Paslanmaz çelik
• İzin verilen aşırı basınç: 3 bar
• Patlama basıncı: 5 bar
• Tepki süresi: Tipik 50 ms, maksimum 100 ms

4-20 mA Sinyal Karşılıkları

• 0 bar: 4 mA
• 0,25 bar: 8 mA
• 0,50 bar: 12 mA
• 0,75 bar: 16 mA
• 1 bar: 20 mA

Öne Çıkan Avantajlar

• Düşük basınç uygulamalarında sürekli ve kararlı ölçüm
• PLC ve SCADA sistemleriyle uyumlu 4-20 mA çıkış
• Uzun kablo mesafelerinde güvenilir sinyal aktarımı
• Seramik ölçüm hücresiyle yüksek dayanıklılık
• Paslanmaz çelik gövde ve IP65 çevresel koruma
• Kompakt yapısıyla kolay montaj ve devreye alma

Uygulama Alanları

• Düşük basınçlı hava sistemleri
• Su ve sıvı basıncı ölçümü
• Pompa ve hidrofor sistemleri
• HVAC ve bina otomasyonu
• Makine ve tesis otomasyonu
• Filtrasyon sistemleri
• PLC, SCADA ve DCS uygulamaları

Çalışma Prensibi

Proses basıncı seramik sensör membranına uygulanır. Basıncın meydana getirdiği değişim, transmitter içerisindeki elektronik devre tarafından işlenerek 4-20 mA analog çıkış sinyaline dönüştürülür. Cihaz 0 bar basınçta 4 mA, 1 bar basınçta ise 20 mA çıkış üretir.

Sipariş ve Teknik Destek

Fischer ME1402M87BH000V0000 basınç transmitterinin güncel fiyatı, stok durumu, teslimat süresi ve uygulamanıza uygunluğu hakkında bilgi almak için Beosis Store ile iletişime geçebilirsiniz.

Not: Ürün, sensör ve conta malzemeleriyle uyumlu, agresif olmayan sıvı ve gazların ölçümünde kullanılmalıdır. Agresif veya kirli akışkan uygulamalarında malzeme uyumluluğu kontrol edilmelidir.
