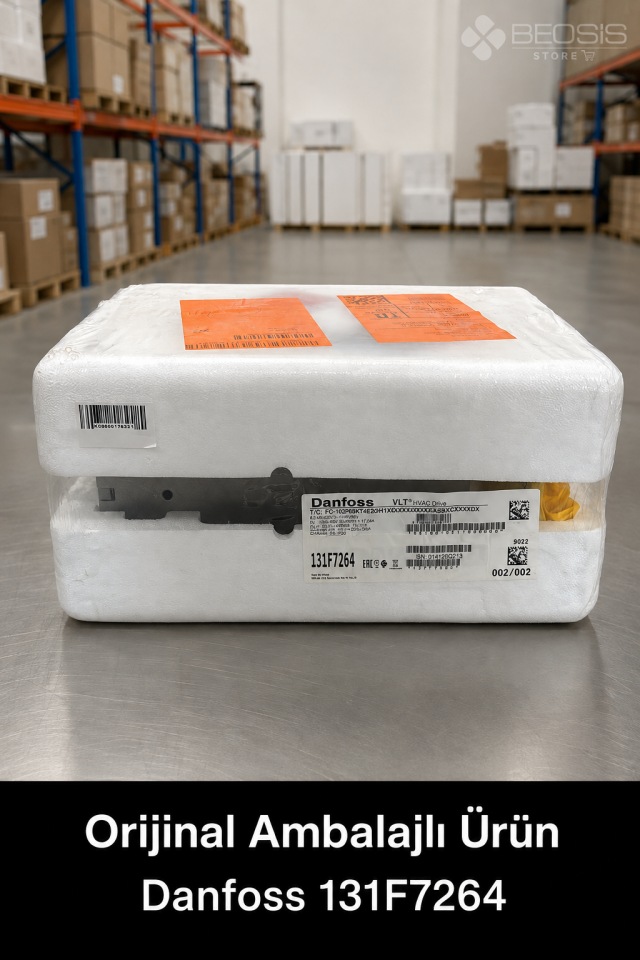

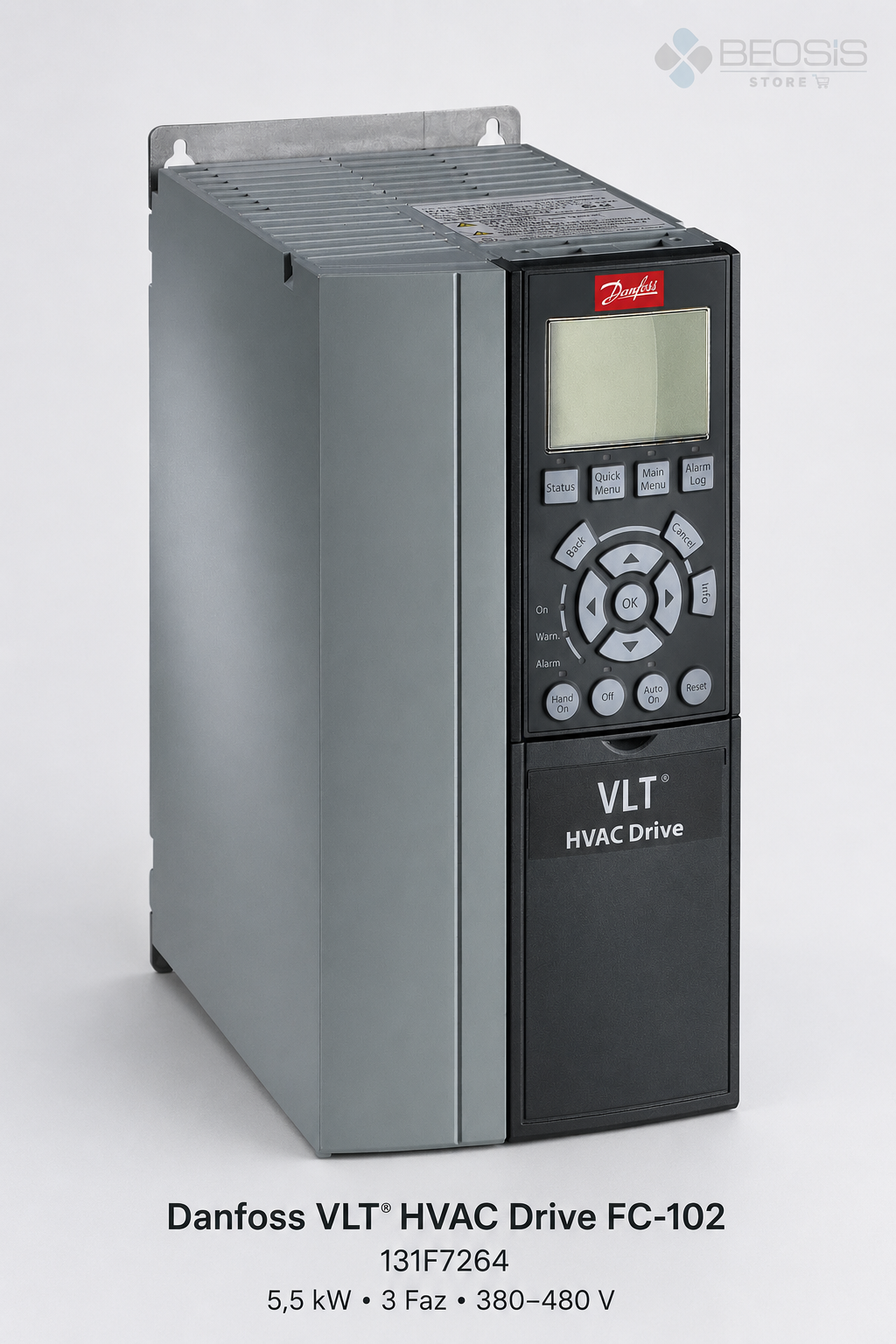

Danfoss VLT HVAC Drive FC-102 5,5 kW 380-480 V IP20 Frekans Konvertörü - 131F7264
131F7264, fan, pompa, klima santrali ve bina otomasyonu uygulamalarındaki üç fazlı motorların hızını kontrollü biçimde yönetmek için geliştirilmiş 5,5 kW sınıfında VLT HVAC Drive çözümüdür. Bu özel yapılandırmada grafik yerel kontrol paneli ile MCB 101 genel amaçlı I/O opsiyonu birlikte bulunur.
Model / tip: FC-102P5K5T4E20H1XGXXXXSXXXXAXBKCXXXXDX
Öne Çıkan Avantajlar
- HVAC yükleri için fan ve pompa hız kontrolüne odaklanan FC-102 platformu
- Grafik LCP ile yerel durum izleme, parametre ayarı ve devreye alma kolaylığı
- H1 RFI filtre sınıfı sayesinde doğru EMC projelendirmesine uygun yapı
- MCB 101 üzerinden ilave dijital ve analog I/O kapasitesi
- Kompakt A3 şasi ile pano içi uygulamalara uygun IP20 gövde
Kullanım Alanları
- Klima santrali fanları
- Sirkülasyon ve proses pompaları
- Soğutma kulesi fanları
- Bina otomasyonu motorları
- Endüstriyel havalandırma sistemleri
Teknik Özellikler
| Marka | Danfoss |
|---|---|
| Ürün kodu | 131F7264 |
| Model / tip | FC-102P5K5T4E20H1XGXXXXSXXXXAXBKCXXXXDX |
| Ürün tipi | Frekans konvertörü |
| Ürün ailesi | VLT HVAC Drive FC-102 |
| Güç sınıfı | 5,5 kW / 7,5 HP |
| Faz / şebeke | Üç faz, 380-480 VAC |
| Gövde | E20 - IP20 / şasi |
| Şasi | A3 |
| RFI filtresi | H1 - Sınıf A1/B (C1) |
| Fren kıyıcı | Yok |
| Kontrol paneli | Grafik yerel kontrol paneli (LCP) |
| PCB kaplaması | Kaplamasız |
| Şebeke opsiyonu | Yok |
| B opsiyonu | MCB 101 genel amaçlı I/O |
| Sürekli çıkış akımı | 13 A (400 V) / 11 A (460 V) |
| Görünür güç | 9,01 kVA |
| Güç kaybı | 187 W |
| Boyutlar | 268 x 130 x 205 mm (Y x G x D); A/B opsiyonuyla derinlik 220 mm |
| Net / brüt ağırlık | 6,56 kg / 7,566 kg |
| Ambalaj hacmi | 27,246 litre |
| EAN / GTIN | 5702427472174 |
Sipariş Öncesi Kontrol
- Motor etiket akımı ve yük karakteristiği
- Pano içi sıcaklık ve soğutma
- EMC, topraklama ve kablo güzergâhı
- MCB 101 I/O terminal planı
- Uygun sigorta ve kısa devre koruması
Montaj ve Devreye Alma
IP20 şasi tipi ürün uygun pano veya kontrollü teknik hacim içinde kullanılmalıdır. Motor kablosu, şebeke koruması, EMC düzeni, havalandırma boşlukları ve topraklama hesabı uygulamaya göre yetkin teknik personel tarafından doğrulanmalıdır.
Uyumluluk notu: Aynı ürün ailesinde farklı gerilim, kaplama, haberleşme ve donanım seçenekleri bulunabilir. Siparişten önce ürün kodu, tam tip kodu, sürücü modeli ve proje gereksinimleri birlikte doğrulanmalıdır.
131F7264 Hakkında Sık Sorulan Sorular
131F7264 hangi motor gücü içindir?
Nominal 5,5 kW / 7,5 HP güç sınıfındadır. Nihai seçim motor akımı, yük tipi, ortam sıcaklığı ve aşırı yük ihtiyacıyla doğrulanmalıdır.
MCB 101 bu yapılandırmada var mı?
Evet. Tam model kodundaki BK seçeneği MCB 101 genel amaçlı I/O opsiyonunu belirtir.
Ürün dış ortamda kullanılabilir mi?
Bu varyant IP20 şasi tipidir; doğrudan dış ortam için uygun değildir ve uygun koruma sınıfına sahip pano gerekir.
Fren kıyıcı içerir mi?
Hayır. Üretici yapılandırmasında fren kıyıcı bulunmadığı belirtilir.
Kontrol paneli dahil mi?
Evet. Bu ürün kodunda grafik yerel kontrol paneli (LCP) tanımlıdır.
