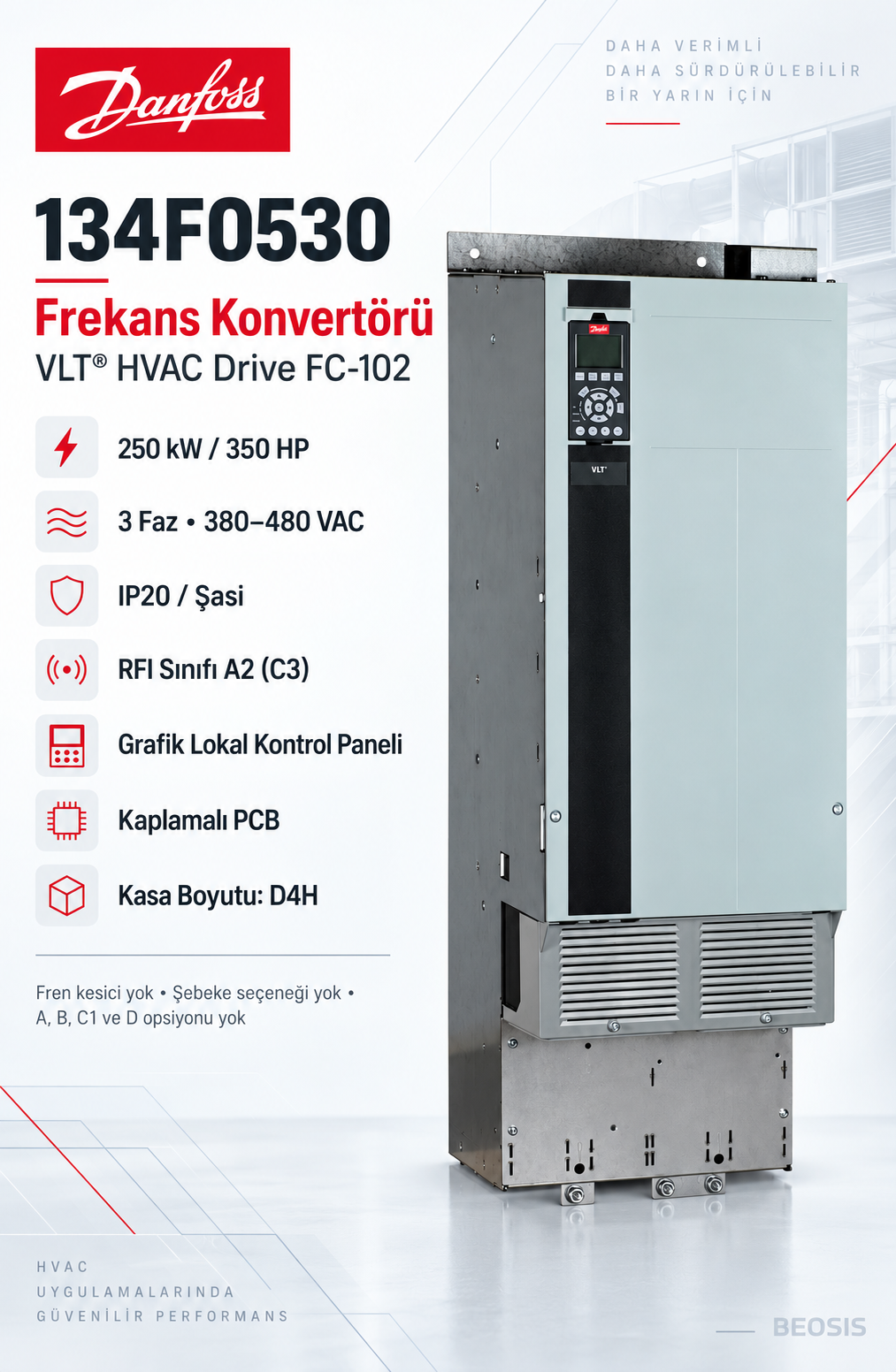

Danfoss VLT HVAC Drive FC‑102 250 kW 380–480 V IP20 Frekans Konvertörü – 134F0530
Danfoss VLT® HVAC Drive FC-102 250 kW 380-480 V IP20 Frekans Konvertörü – 134F0530
Danfoss 134F0530 VLT® HVAC Drive FC-102; ısıtma, havalandırma, iklimlendirme ve soğutma sistemlerinde kullanılan yüksek güçlü motorların hassas ve enerji verimli şekilde kontrol edilmesi için geliştirilmiş 250 kW HVAC frekans konvertörüdür.
380-480 VAC üç faz besleme ile çalışan cihaz; fan, pompa, klima santrali, soğutma grubu, kule fanı ve bina otomasyonu uygulamalarında motor hızının proses ihtiyacına göre ayarlanmasını sağlar. Değişken hız kontrolü sayesinde enerji tüketiminin azaltılmasına, mekanik ekipmanların daha yumuşak çalışmasına ve sistem ömrünün uzatılmasına yardımcı olur.
Danfoss 134F0530 Temel Ürün Bilgileri
| Marka | Danfoss |
| Ürün serisi | VLT® HVAC Drive FC-102 |
| Danfoss ürün kodu | 134F0530 |
| Tam model kodu | FC-102N250T4E20H2XGCXXXSXXXXAXBXCXXXXDX |
| Nominal motor gücü | 250 kW |
| Motor gücü | 350 HP |
| Besleme gerilimi | 3 faz, 380-480 VAC |
| Görünür güç | 333 kVA |
| Normal aşırı yük çıkış akımı | 480 A (380-440 V) / 443 A (441-480 V) |
| 60 saniyelik aşırı yük akımı | 528 A (380-440 V) / 487 A (441-480 V) |
| Koruma sınıfı | IP20 / Şasi tipi |
| Kasa ölçüsü | D4H |
| EMC/RFI filtresi | H2 – RFI Class A2 (C3) |
| Fren kıyıcı | Yok |
| Kontrol paneli | Grafik lokal kontrol paneli (LCP) |
| Elektronik kart koruması | Kaplamalı PCB |
| Ana şebeke opsiyonu | Yok |
| Boyutlar | 1122 × 350 × 375 mm (Y × G × D) |
| Net ağırlık | 105 kg |
| Brüt ağırlık | 120 kg |
| Paket hacmi | 370,188 litre |
| EAN / Barkod | 5710107402236 |
HVAC Uygulamaları İçin Geliştirilmiş Sürücü
VLT® HVAC Drive FC-102 serisi, HVAC sistemlerinde kullanılan fan ve pompaların kontrol ihtiyaçlarına özel olarak geliştirilmiştir. Motor hızının sisteme ait basınç, sıcaklık, debi veya otomasyon komutuna göre ayarlanabilmesi, sabit hızlı çalışmaya kıyasla önemli ölçüde enerji tasarrufu sağlayabilir.
250 kW gücündeki bu model; yüksek kapasiteli tesislerde, merkezi iklimlendirme sistemlerinde, endüstriyel havalandırma uygulamalarında ve büyük pompa istasyonlarında güvenilir motor kontrolü sunar.
Öne Çıkan Avantajlar
- 250 kW / 350 HP yüksek güçlü motor kontrol kapasitesi
- 380-480 VAC üç faz şebekelerde kullanım
- Fan ve pompa uygulamalarında enerji tüketimini azaltmaya yardımcı hız kontrolü
- HVAC prosesleri için optimize edilmiş kontrol fonksiyonları
- Grafik lokal kontrol paneli ile kolay devreye alma ve izleme
- Kaplamalı elektronik kart sayesinde zorlu ortam koşullarına karşı artırılmış dayanıklılık
- H2 RFI filtresi ile elektromanyetik uyumluluk desteği
- Bina otomasyon sistemlerine entegrasyona uygun yapı
- Motorun yumuşak kalkış ve duruşunu sağlayarak mekanik zorlanmayı azaltma
- Basınç, sıcaklık ve debi gibi proses değerlerine göre hassas kontrol imkânı
Kullanım Alanları
- Klima santralleri ve merkezi havalandırma sistemleri
- Besleme ve egzoz fanları
- Soğutma kuleleri
- Chiller ve soğutma sistemleri
- Sirkülasyon ve transfer pompaları
- Hidrofor ve basınçlandırma sistemleri
- Endüstriyel proses fanları
- Bina yönetim ve otomasyon sistemleri
- Isıtma ve soğutma suyu pompaları
- Yüksek kapasiteli HVAC tesisleri
Enerji Verimliliği ve Proses Kontrolü
Fan ve pompa sistemlerinde ihtiyaç duyulan hava veya su miktarı sürekli olarak aynı değildir. Danfoss FC-102, motoru sürekli tam hızda çalıştırmak yerine prosesin gerçek ihtiyacına göre hızlandırır veya yavaşlatır. Bu çalışma yöntemi, özellikle kısmi yük altında çalışan sistemlerde elektrik tüketiminin azaltılmasına yardımcı olur.
Kontrollü kalkış ve duruş özelliği; motor, kaplin, vana, pompa ve diğer mekanik bileşenlerde oluşan ani yükleri azaltır. Böylece bakım ihtiyacının düşürülmesine ve tesis işletme sürekliliğinin artırılmasına katkı sağlar.
Grafik Lokal Kontrol Paneli
Ürün üzerinde bulunan grafik lokal kontrol paneli sayesinde çalışma frekansı, motor akımı, referans değeri, alarm ve durum bilgileri cihaz üzerinden izlenebilir. Parametre ayarları, devreye alma işlemleri ve arıza kontrolleri kullanıcı dostu menü yapısı üzerinden gerçekleştirilebilir.
Montaj ve Devreye Alma Bilgisi
Bu model IP20 şasi tipi bir frekans konvertörüdür ve uygun havalandırmaya sahip elektrik panosu içerisine monte edilmelidir. Cihazın yüksek gücü ve ağırlığı nedeniyle pano mekanik yapısı, taşıma kapasitesi, soğutma ihtiyacı, kablo kesitleri, kısa devre koruması ve topraklama bağlantıları yetkili mühendis tarafından projelendirilmelidir.
Doğru performans ve güvenli kullanım için motor etiket değerleri, şebeke gerilimi, uygulama tipi ve kontrol senaryosu devreye alma sırasında doğru girilmeli; kurulum işlemleri Danfoss teknik dokümanları dikkate alınarak yetkili personel tarafından gerçekleştirilmelidir.
Sipariş Öncesi Önemli Bilgilendirme
134F0530 modeli fren kıyıcı içermez. Üründe standart grafik LCP ve kaplamalı PCB bulunur; A, B, C1 ve D ilave opsiyon kartları bulunmaz. Projenizde haberleşme kartı, ek giriş-çıkış kartı, güvenlik fonksiyonu, şebeke ayırıcısı veya özel donanım gerekiyorsa sipariş öncesinde tam model kodunun teknik gereksinimlerle karşılaştırılması önerilir.
