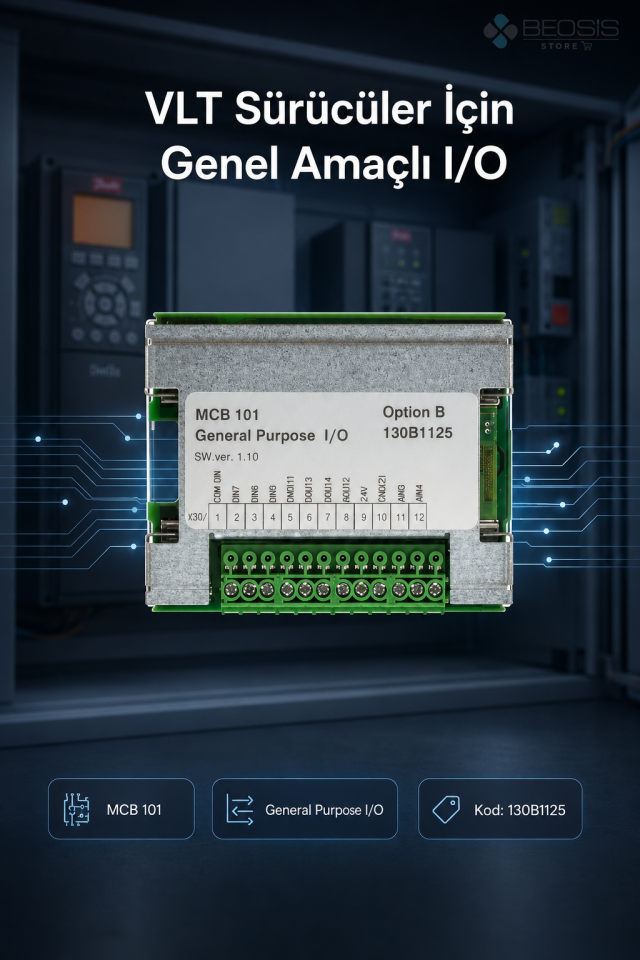

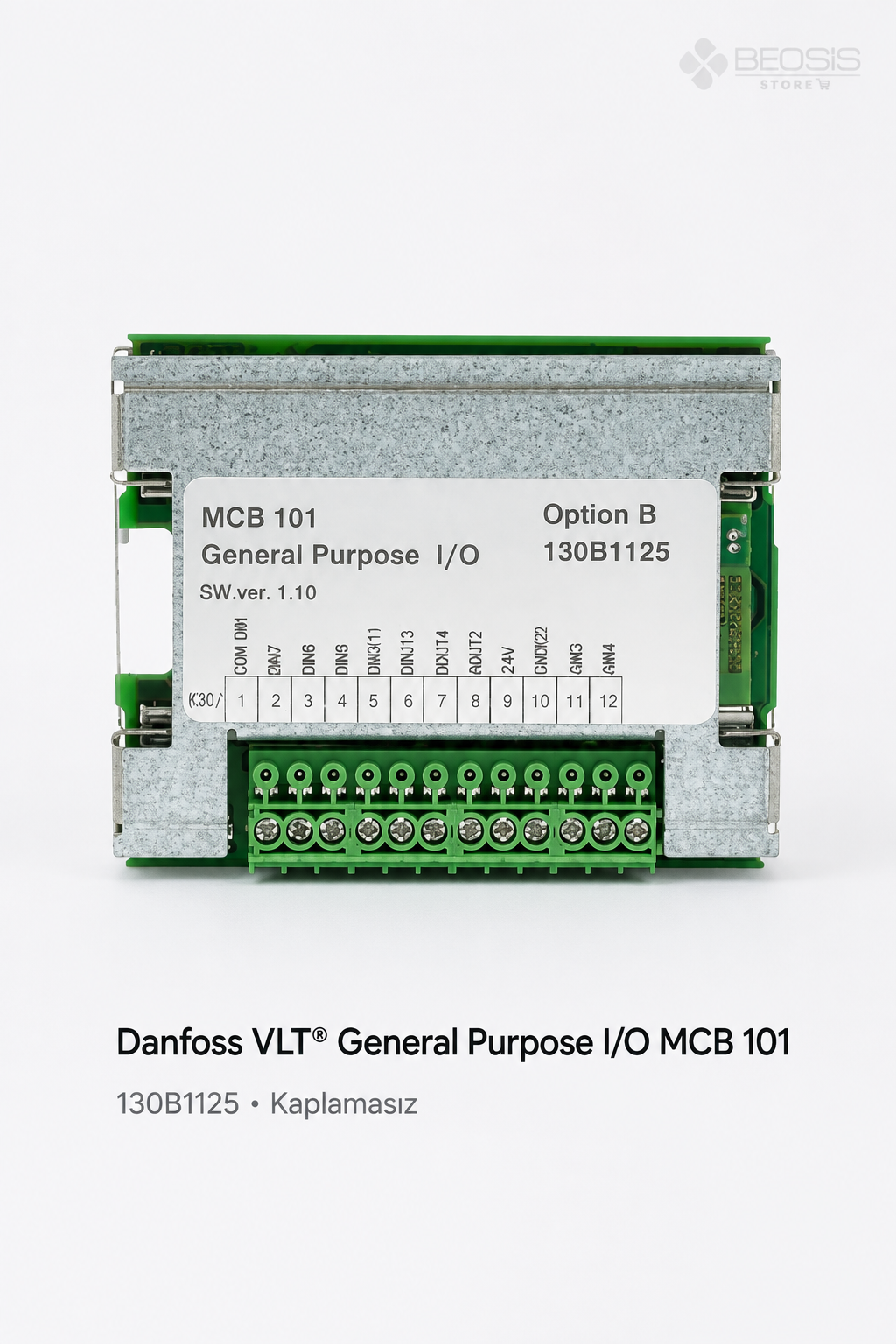

Danfoss VLT Genel Amaçlı I/O MCB 101 Opsiyon Kartı Kaplamasız - 130B1125
130B1125, uyumlu Danfoss VLT frekans konvertörlerinde programlanabilir dijital ve analog giriş/çıkış sayısını artırmak için geliştirilmiş MCB 101 opsiyon kartıdır. Sensör, harici referans, röle ve otomasyon sinyallerinin sürücüye bağlanmasını daha esnek hâle getirir.
Model / tip: VLT General Purpose I/O MCB 101, uncoated
Öne Çıkan Avantajlar
- Üç optokuplörlü dijital giriş ile ilave saha komutları
- İki 0-10 V analog giriş ile sensör ve referans sinyalleri
- NPN/PNP seçilebilir iki adet 24 V dijital çıkış
- 0/4-20 mA aralığında bir analog çıkış
- Modüler yapı sayesinde uyumlu VLT sürücülere sonradan ekleme olanağı
Kullanım Alanları
- Pompa ve fan otomasyonu
- Makine kontrol panoları
- Sensör geri bildirimi
- Harici hız referansı
- Alarm, durum ve yardımcı kontrol sinyalleri
Teknik Özellikler
| Marka | Danfoss |
|---|---|
| Ürün kodu | 130B1125 |
| Model / tip | VLT General Purpose I/O MCB 101, uncoated |
| Ürün tipi | Genel amaçlı I/O genişleme kartı |
| Opsiyon tipi | MCB 101 - Advanced I/O |
| Dijital giriş | 3 adet, optokuplörlü 0-24 V |
| Analog giriş | 2 adet, 0-10 V |
| Dijital çıkış | 2 adet, NPN/PNP seçilebilir 24 V |
| Analog çıkış | 1 adet, 0/4-20 mA |
| Bağlantı | Yay baskılı terminal bağlantısı |
| Kaplama | Kaplamasız |
| Net / brüt ağırlık | 0,466 kg / 0,583 kg |
| Ambalaj hacmi | 5,46 litre |
| EAN / GTIN | 5702427167490 |
Sipariş Öncesi Kontrol
- Sürücü ailesi ve opsiyon yuvası
- Giriş/çıkış gerilim ve akım sınırları
- NPN veya PNP çıkış seçimi
- Analog ortak uç ve ekranlama
- I/O fonksiyonlarının parametre ataması
Montaj ve Devreye Alma
Kart ve terminal bağlantıları enerjisiz sistemde yapılmalı; dijital ve analog sinyaller güç kablolarından ayrılmalıdır. NPN/PNP seçimi, analog ölçekleme ve terminal fonksiyonları devreye alma sırasında sürücü parametrelerinden doğrulanmalıdır.
Uyumluluk notu: Aynı ürün ailesinde farklı gerilim, kaplama, haberleşme ve donanım seçenekleri bulunabilir. Siparişten önce ürün kodu, tam tip kodu, sürücü modeli ve proje gereksinimleri birlikte doğrulanmalıdır.
130B1125 Hakkında Sık Sorulan Sorular
MCB 101 hangi I/O noktalarını ekler?
Üç dijital giriş, iki analog giriş, iki dijital çıkış ve bir analog çıkış ekler.
Dijital çıkışlar NPN ve PNP olabilir mi?
Evet. Üretici, iki dijital çıkışın NPN/PNP seçilebilir 24 V olduğunu belirtir.
Analog çıkış aralığı nedir?
Bir analog çıkış 0/4-20 mA sinyal aralığını destekler.
Kart sonradan takılabilir mi?
Modüler opsiyon yapısı sonradan eklemeye uygundur; ancak sürücü modeli, yuva ve firmware uyumluluğu önceden doğrulanmalıdır.
Kaplamalı kart mı?
Hayır. 130B1125 kaplamasız MCB 101 varyantıdır.
Doğru Danfoss Çözümünü Seçin
130B1125 için sürücü modelini, motor etiketini, opsiyon yuvasını ve otomasyon gereksinimini paylaşarak sipariş öncesi teknik uyumluluğu teyit edebilirsiniz.
Teknik kaynak: Danfoss ürün kaydı. Bilgiler sipariş koduna göre hazırlanmıştır; en güncel revizyon için üretici dokümanı esas alınmalıdır.
