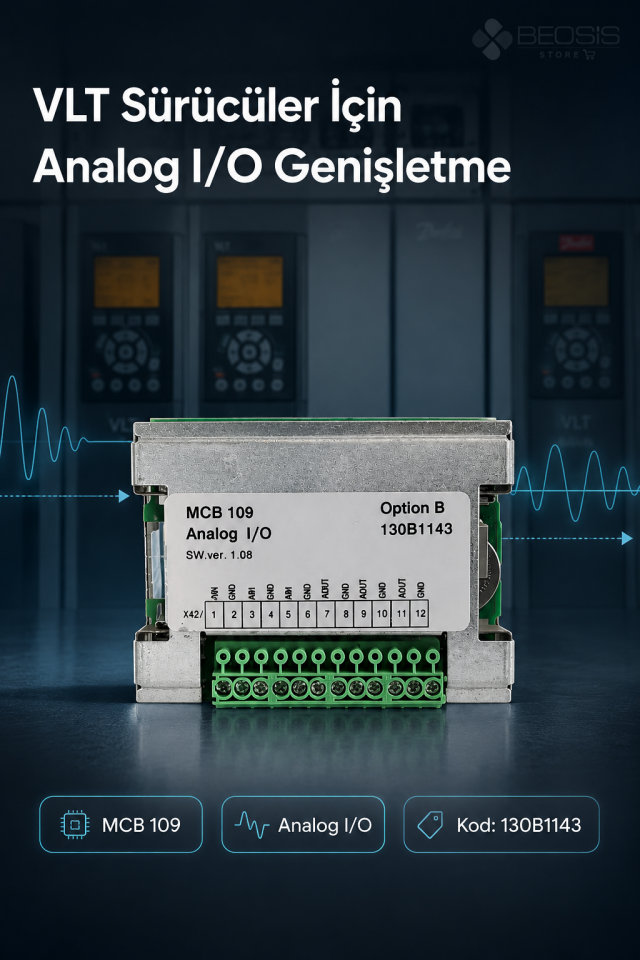

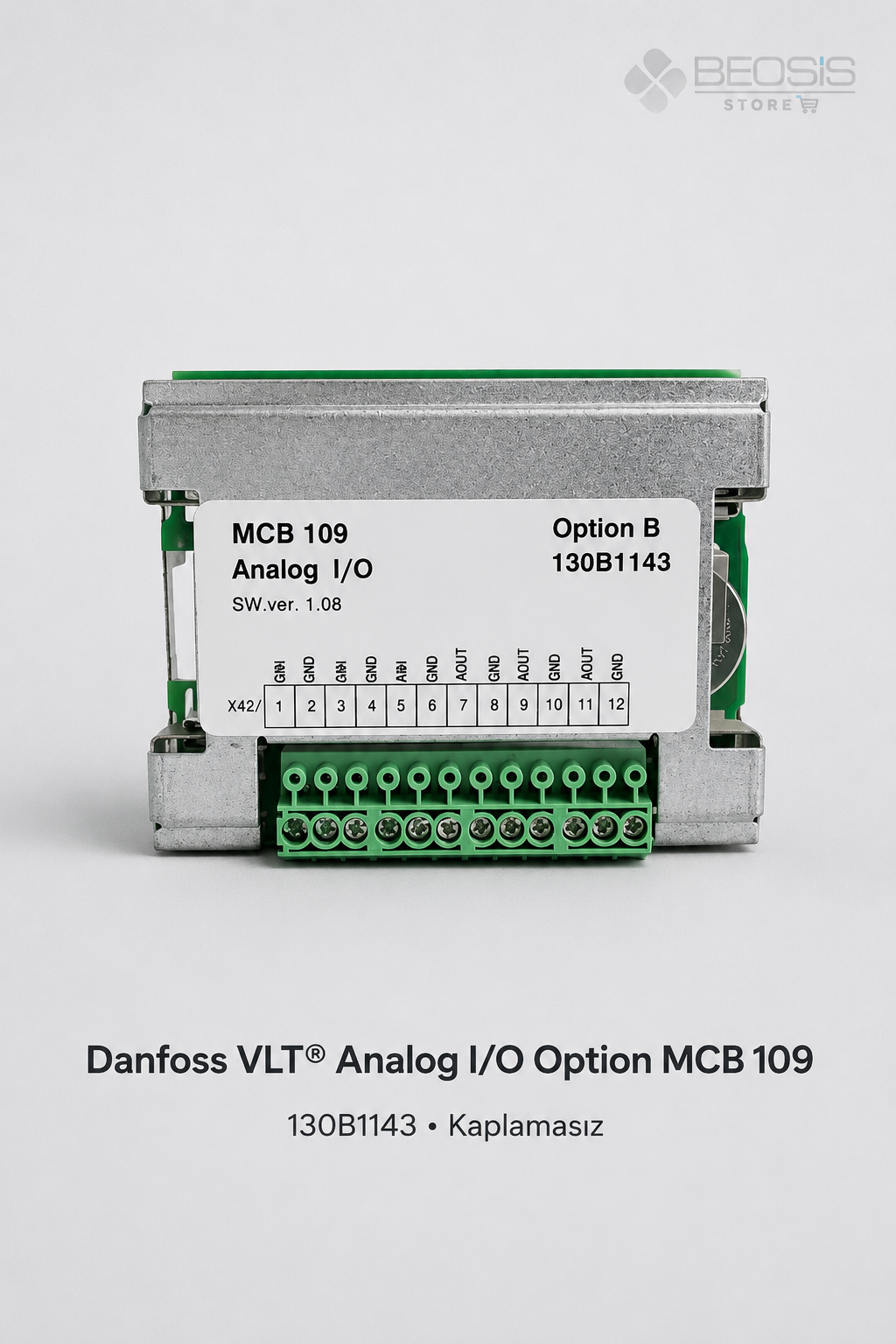

Danfoss VLT Analog I/O MCB 109 Opsiyon Kartı Kaplamasız - 130B1143
130B1143, Danfoss VLT FC 100 platformunda analog sinyal kapasitesini genişletmek için tasarlanmış kaplamasız MCB 109 I/O opsiyonudur. Üç analog giriş, üç analog çıkış, sıcaklık sensörü desteği ve gerçek zaman saati yedeklemesini tek modüler kartta birleştirir.
Model / tip: VLT Analog I/O Option MCB 109, uncoated
Öne Çıkan Avantajlar
- Üç analog giriş ile referans, geri bildirim ve sıcaklık ölçümü kapasitesini artırma
- Üç adet 0-10 V analog çıkış ile harici cihazlara sinyal aktarımı
- Pt1000 ve Ni1000 sensör desteği
- Galvanik olarak izole analog I/O yapısı
- Gerçek zaman saatini yaklaşık 10 yıl yedekleyen lityum hücre
Kullanım Alanları
- HVAC sıcaklık izleme
- Pompa ve fan geri bildirim devreleri
- Analog referans uygulamaları
- Bina otomasyonu
- Proses ölçüm ve kontrol sistemleri
Teknik Özellikler
| Marka | Danfoss |
|---|---|
| Ürün kodu | 130B1143 |
| Model / tip | VLT Analog I/O Option MCB 109, uncoated |
| Ürün tipi | Analog giriş/çıkış genişleme kartı |
| Opsiyon tipi | MCB 109 |
| Platform | VLT FC 100 için analog I/O genişletme |
| Analog giriş | 3 adet; 0-10 V / Pt1000 / Ni1000 |
| Analog çıkış | 3 adet; 0-10 V |
| İzolasyon | Analog giriş/çıkışlar galvanik izole |
| Zaman saati yedeği | Yaklaşık 10 yıl lityum hücre |
| Kaplama | Kaplamasız |
| Net / brüt ağırlık | 0,399 kg / 0,466 kg |
| Ambalaj hacmi | 5,087 litre |
| EAN / GTIN | 5702427371415 |
Sipariş Öncesi Kontrol
- FC 100 sürücü modeli ve opsiyon yuvası
- Girişte seçilecek sinyal veya sensör tipi
- Analog ortak referans ve ekranlama
- Çıkışları okuyacak cihazın giriş aralığı
- Firmware ve parametre menüsü uyumluluğu
Montaj ve Devreye Alma
Analog ölçüm doğruluğu için ekranlı kablo, uygun topraklama ve güç kablolarından ayrılmış güzergâh kullanılmalıdır. Giriş tipi ile Pt1000/Ni1000 sensör seçimi parametrelerden doğru biçimde yapılandırılmalıdır.
Uyumluluk notu: Aynı ürün ailesinde farklı gerilim, kaplama, haberleşme ve donanım seçenekleri bulunabilir. Siparişten önce ürün kodu, tam tip kodu, sürücü modeli ve proje gereksinimleri birlikte doğrulanmalıdır.
130B1143 Hakkında Sık Sorulan Sorular
MCB 109 kaç analog giriş sağlar?
Üç analog giriş sağlar; girişler 0-10 V, Pt1000 veya Ni1000 sinyalleri için yapılandırılabilir.
Kaç analog çıkış bulunur?
Üç adet 0-10 V analog çıkış bulunur.
I/O kanalları galvanik izole mi?
Evet. Üretici açıklamasında analog giriş ve çıkışların galvanik olarak izole olduğu belirtilir.
RTC yedeklemesi var mı?
Evet. Gerçek zaman saati için yaklaşık 10 yıl ömürlü lityum hücre yedeği belirtilir.
Kaplamalı sürüm müdür?
Hayır. 130B1143 kaplamasız varyanttır; kaplamalı sürüm farklı sipariş koduna sahiptir.
Doğru Danfoss Çözümünü Seçin
130B1143 için sürücü modelini, motor etiketini, opsiyon yuvasını ve otomasyon gereksinimini paylaşarak sipariş öncesi teknik uyumluluğu teyit edebilirsiniz.
Teknik kaynak: Danfoss ürün kaydı. Bilgiler sipariş koduna göre hazırlanmıştır; en güncel revizyon için üretici dokümanı esas alınmalıdır.
