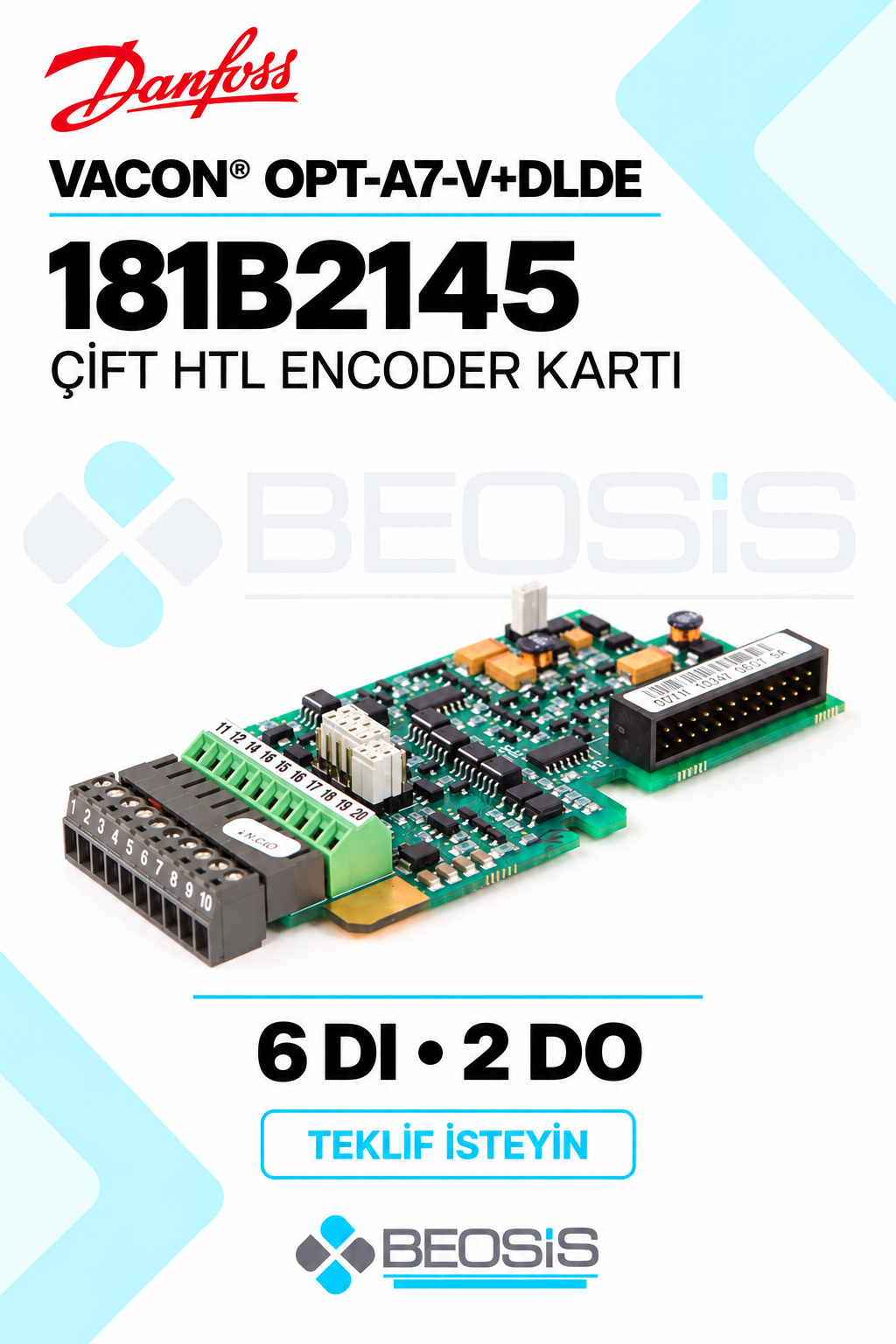

Danfoss 181B2145 VACON OPT-A7-V+DLDE Çift HTL Encoder Kartı 6 DI 2 DO
Bu ürün için info@beosis.com.tr adresine e-posta göndererek teklif talebinde bulunabilirsiniz. Ürün kodu: 181B2145.
Danfoss 181B2145 – VACON OPT-A7-V+DLDE Çift HTL Encoder Kartı 6 DI 2 DO
Danfoss 181B2145, OPT-A7-V+DLDE modelinde çift HTL encoder opsiyon kartıdır. Üretici başlığı geniş aralıklı HTL giriş yapısını, 6 DI ve 2 DO tanımını içerir. VACON NX I/O kılavuzu OPTA7 kartını VACON NXP için çift encoder ve sinyal tekrarlama uygulamalarına yönelik bir kart olarak açıklar. Sipariş talebinde +DLDE eki dahil tam ürün tanımı korunmalıdır.
Teknik özellikler ve ürün bilgileri
| Marka | Danfoss |
|---|---|
| Ürün kodu | 181B2145 |
| Model | OPT-A7-V+DLDE |
| Ürün tipi | Çift encoder giriş / tekrarlayıcı kartı |
| Üretici ürün tanımı | OPT-A7-V+DLDE:Double HTLwiderng,6DI,2DO |
| Encoder sinyal tipi | HTL — geniş gerilim aralığı |
| Ürün tanımındaki kanal sayısı | 6 DI / 2 DO |
| Kılavuzdaki sürücü ailesi | VACON NXP |
| Montaj yuvası | C |
| Kart tip kimliği | 16695 |
| Encoder yardımcı gerilimi | Jumper ile seçilebilir +15 V / +24 V |
| Encoder giriş frekansı | En fazla 150 kHz — NX I/O kılavuzuna göre |
| Net ağırlık | 0,072 kg |
| Brüt ağırlık | 0,135 kg |
Çift encoder ve HTL sinyal yapısı
OPTA7 kılavuzu HTL encoderler için A, B ve Z girişlerini ve çift encoder kullanımını tanımlar. Kart, uygun uygulamalarda encoder sinyalini bir sonraki cihaza aktarmak için tekrarlayıcı çıkışlar da sunar. Giriş-çıkış sayıları sıradan proses I/O kanalları gibi yorumlanmamalı; encoder işlevleri ve sürücü uygulaması birlikte değerlendirilmelidir.
Yardımcı gerilim ve giriş frekansı
NX I/O kılavuzunda encoder yardımcı geriliminin +15 V veya +24 V olarak seçilebildiği, encoder giriş frekansının en fazla 150 kHz olduğu belirtilir. Seçilecek değer encoderin kendi teknik verileri ve kablolama koşullarıyla uyumlu olmalıdır. Kart ayarları için geçerli kılavuz kullanılır; HTL, TTL ve SSI arayüzleri birbirinin yerine varsayılmaz.
VACON NXP üzerinde eşleştirme
Kılavuz OPTA7 için C yuvasını ve 16695 tip kimliğini belirtir. Mevcut kart değişiminde sürücü tam tipi, encoder marka-modeli, sinyal seviyesi ve kullanılan kontrol uygulaması paylaşılmalıdır. 181B2145 kodundaki +DLDE eki sipariş tanımının parçasıdır; teslimat kapsamı başka OPTA7 kodlarından otomatik olarak alınmamalıdır.
Beosis Store teklif ve teknik eşleştirme desteği
181B2145 kodunu, talep edilen adedi, sürücü etiketini ve uygulama bilgisini info@beosis.com.tr adresine iletin. Beosis’in elektrik ve otomasyon uygulama deneyimiyle ürün seçimi ve mevcut sistemle eşleştirme değerlendirilebilir. Güncel fiyat, bulunabilirlik ve teslim süresi teklif aşamasında teyit edilir.
Sık sorulan sorular
Hangi encoder tipi için tanımlanır?
Üretici ürün başlığında çift, geniş aralıklı HTL encoder yapısı belirtilir.
Hangi sürücü ve yuva için kılavuz bilgisi var?
NX I/O kılavuzu OPTA7’yi VACON NXP üzerinde C yuvasında tanımlar.
+DLDE eki çıkarılabilir mi?
Sipariş eşleştirmesinde 181B2145 kodu ve OPT-A7-V+DLDE tam tanımı birlikte kullanılmalıdır.
Teklif isteyin
181B2145 için fiyat ve tedarik teklifi isteyin. Ürün fotoğrafı, tam sürücü kodu ve mevcut opsiyon bilgileri doğru siparişin belirlenmesini kolaylaştırır.
Teknik kaynak: Danfoss 181B2145 resmî ürün sayfası · VACON® NX IO Boards User Manual.
Görsel, üretici ürün fotoğrafı esas alınarak hazırlanmıştır. Kesin uyumluluk ürün kodu ve sürücü konfigürasyonuyla değerlendirilir.
