Danfoss 181B0301 VACON OPT-B1-V 6 Programlanabilir Dijital Giriş Çıkış Kartı
Bu ürün için info@beosis.com.tr adresine e-posta göndererek teklif talebinde bulunabilirsiniz. Ürün kodu: 181B0301.
Danfoss 181B0301 – VACON OPT-B1-V 6 Programlanabilir Dijital Giriş Çıkış Kartı
Danfoss 181B0301, OPT-B1-V modelinde altı programlanabilir dijital giriş-çıkış kanalına sahip VACON opsiyon kartıdır. Her çift yönlü kanal, ilgili konfigürasyona göre giriş veya çıkış olarak kullanılır; ürün altı girişe ek olarak altı bağımsız çıkış sunan on iki kanallı bir kart değildir. Resmî ürün sayfasında VACON 100 FLOW, HVAC ve Industrial aileleri listelenir.
Teknik özellikler ve ürün bilgileri
| Marka | Danfoss |
|---|---|
| Ürün kodu | 181B0301 |
| Model | OPT-B1-V |
| Ürün tipi | Dijital I/O genişletme kartı |
| Kanal yapısı | Toplam 6 çift yönlü, DI veya DO seçilebilen kanal |
| Dijital giriş | 24 V |
| Dijital çıkış | Açık kolektör; kılavuz değeri 50 mA / 48 V |
| Kart tip kimliği | 16945 |
| Resmî uyumluluk listesi | VACON 100 FLOW / HVAC / Industrial |
| VACON 100 / FLOW / HVAC yuvaları | C, D, E — I/O kılavuzuna göre |
| VACON NX yuvaları | B, C, D, E — NX I/O kılavuzuna göre |
| Net ağırlık | 0,072 kg |
| Brüt ağırlık | 0,135 kg |
| EAN | 5714853282906 |
Altı kanalın DI veya DO olarak kullanımı
OPTB1 kılavuzu kartı altı çift yönlü terminale sahip I/O genişletme kartı olarak tanımlar. Giriş kipinde 24 V dijital sinyal, çıkış kipinde açık kolektör yapısı kullanılır. Gerekli giriş-çıkış dağılımı sürücü uygulaması ve saha devresiyle birlikte belirlenmelidir. Kanal kipleri ile kart üzerindeki jumper konumları tutarlı olmalıdır.
Sürücü ailesine göre yuva seçimi
Danfoss sayfası hem VACON 100 hem VACON NX I/O kılavuzlarını sunar. VACON 100, FLOW ve HVAC kılavuzunda C, D ve E yuvaları; NX kılavuzunda B, C, D ve E yuvaları belirtilir. Yuva bilgisi farklı aileler arasında doğrudan genellenmemelidir. Tam cihaz modeli ve mevcut opsiyonların konumu siparişten önce kontrol edilir.
Mevcut kontrol devresiyle eşleştirme
Ek dijital sinyallerin sürücüye bağlanması veya mevcut OPTB1 kartının değiştirilmesi sırasında kanal sayısı kadar çıkış tipi de önemlidir. Açık kolektör çıkış ile röle kontağı aynı elektriksel yapıya sahip değildir. Teklif talebinde kullanılacak giriş-çıkış sayısını, saha beslemesini, bağlı cihazları ve mevcut kart etiketini paylaşmanız uygun eşleştirmeyi kolaylaştırır.
Beosis Store teklif ve teknik eşleştirme desteği
181B0301 kodunu, talep edilen adedi, sürücü etiketini ve uygulama bilgisini info@beosis.com.tr adresine iletin. Beosis’in elektrik ve otomasyon uygulama deneyimiyle ürün seçimi ve mevcut sistemle eşleştirme değerlendirilebilir. Güncel fiyat, bulunabilirlik ve teslim süresi teklif aşamasında teyit edilir.
Sık sorulan sorular
6 DI ve ayrıca 6 DO var mı?
Hayır. Toplam altı çift yönlü kanal giriş veya çıkış olarak yapılandırılır.
Çıkış tipi nedir?
Kılavuzda açık kolektör dijital çıkış belirtilir; röle çıkışı değildir.
Hangi yuvalara takılır?
Yuva seçimi sürücü ailesine bağlıdır. VACON 100 ve NX için ilgili I/O kılavuzundaki tablo kullanılmalıdır.
Teklif isteyin
181B0301 için fiyat ve tedarik teklifi isteyin. Ürün fotoğrafı, tam sürücü kodu ve mevcut opsiyon bilgileri doğru siparişin belirlenmesini kolaylaştırır.
Teknik kaynak: Danfoss 181B0301 resmî ürün sayfası · VACON® 100 IO Boards User Manual · VACON® NX IO Boards User Manual.

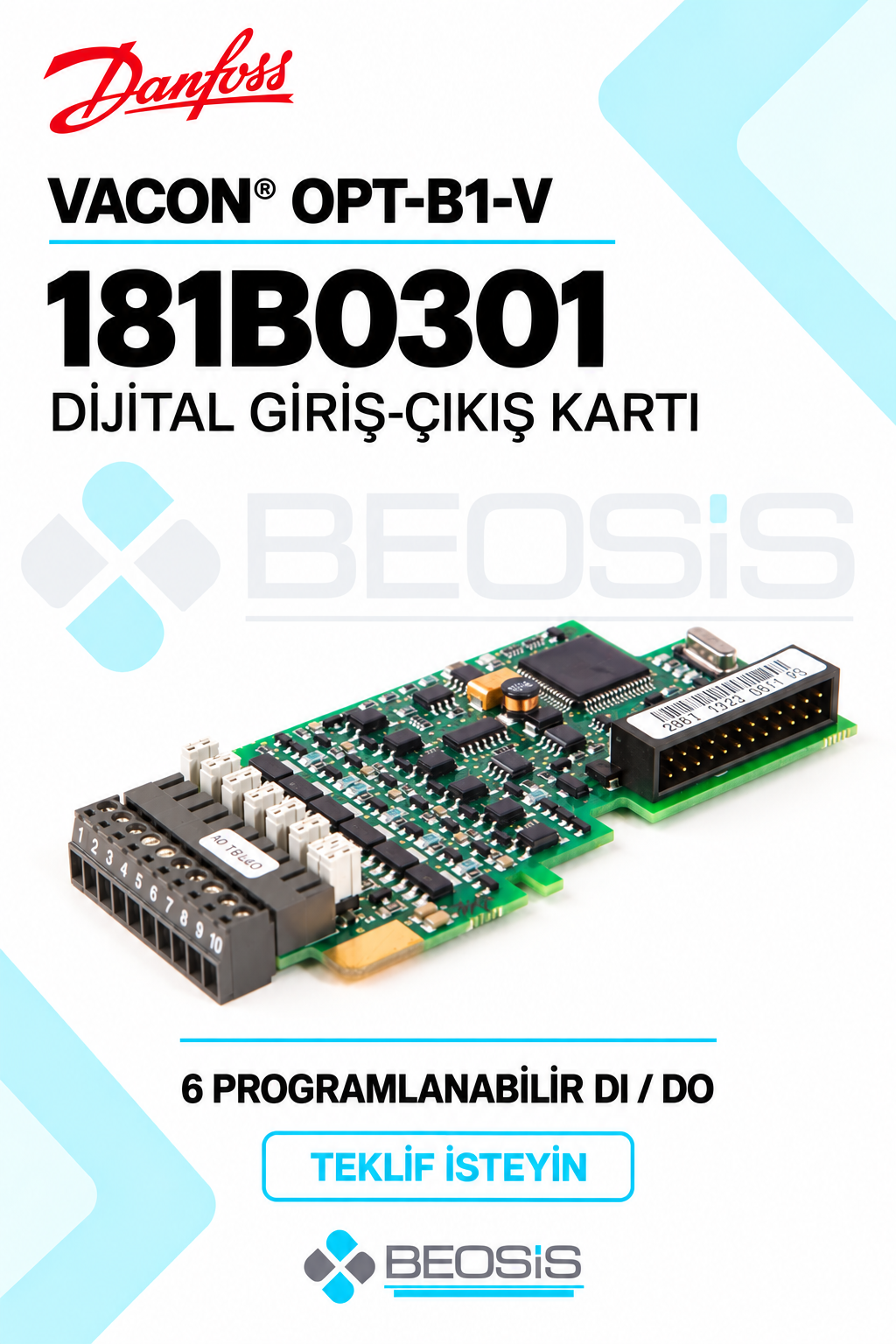

Görsel, üretici ürün fotoğrafı esas alınarak hazırlanmıştır. Kesin uyumluluk ürün kodu ve sürücü konfigürasyonuyla değerlendirilir.
