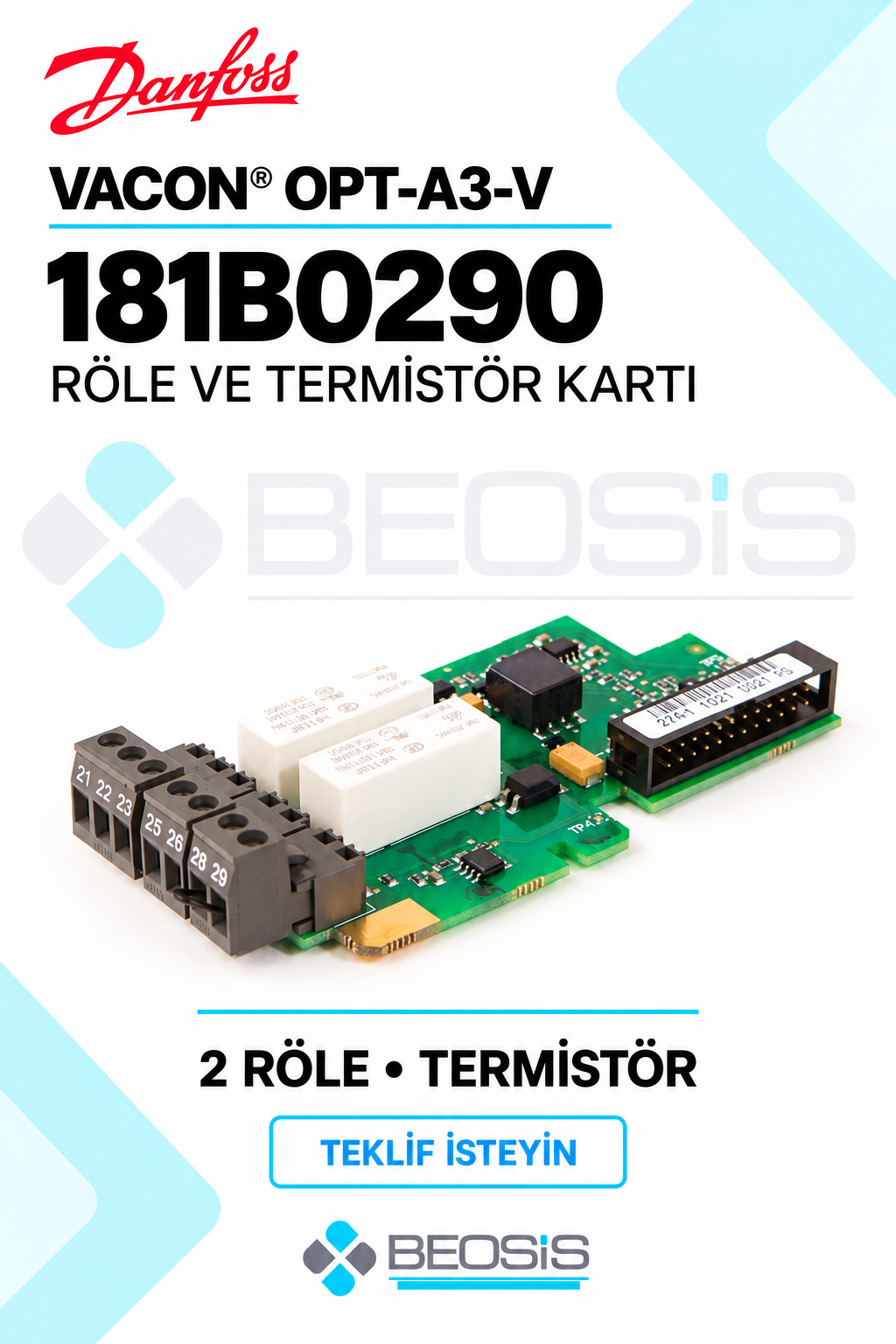

Danfoss 181B0290 VACON OPT-A3-V Röle ve Termistör Opsiyon Kartı
Bu ürün için info@beosis.com.tr adresine e-posta göndererek teklif talebinde bulunabilirsiniz. Ürün kodu: 181B0290.
Danfoss 181B0290 – VACON OPT-A3-V Röle ve Termistör Opsiyon Kartı
Danfoss 181B0290, VACON NX sürücüler için OPT-A3-V röle ve termistör opsiyon kartıdır. İki röle çıkışı ile bir PTC termistör girişini aynı kart üzerinde sunar. VACON NX I/O kılavuzu kartı B yuvasında kullanılan temel opsiyonlar arasında tanımlar. Mevcut sürücüde kart değişimi veya termistör girişli röle çözümü için tam ürün koduyla Beosis Store’dan teklif isteyebilirsiniz.
Teknik özellikler ve ürün bilgileri
| Marka | Danfoss |
|---|---|
| Ürün kodu | 181B0290 |
| Model | OPT-A3-V |
| Ürün tipi | VACON NX röle ve termistör kartı |
| Röle çıkışları | 2 röle çıkışı |
| Kontak yapısı — NX I/O kılavuzu | RO1: NO/NC; RO2: NO |
| Termistör girişi | 1 PTC girişi; kılavuzda Rtrip = 4 kΩ |
| VACON NX montaj yuvası | B |
| Kart tip kimliği | 16691 |
| Kaynaklar arası kontak farkı | Mağaza kısa başlığında ikinci kontak NC; kılavuzda NO. Sipariş öncesinde etiket ve teknik dokümanla teyit edilir. |
| Net ağırlık | 0,072 kg |
| Brüt ağırlık | 0,135 kg |
| EAN | 5714853282685 |
Röle çıkışları ve kaynak kontrolü
VACON NX I/O kılavuzundaki OPTA3 terminal tablosunda birinci röle değiştirici NO/NC, ikinci röle normalde açık NO olarak gösterilir. Danfoss mağaza kısa başlığında ikinci röle için NC ifadesi bulunduğundan, kontak yapısı sipariş öncesinde takılı kart etiketi ve geçerli teknik dokümanla doğrulanmalıdır. Sayfadaki teknik tablo kılavuzdaki kontak tanımını açıkça esas alır.
PTC termistör girişi
OPTA3, motor termistör sinyalini sürücüye taşımak için bir termistör girişi içerir. NX I/O kılavuzu PTC girişinin açma direncini 4 kΩ olarak belirtir. Sensör tipi, motorun koruma gereksinimi ve sürücünün uygulama parametreleri birlikte değerlendirilmelidir. Bu kartın termistör işlevi tek başına ATEX veya STO özelliği olarak yorumlanmamalıdır.
VACON NX üzerinde kart eşleştirmesi
Kılavuz OPTA3 için B yuvasını ve 16691 tip kimliğini belirtir. Fabrikadan takılı kartlar sürücünün tam tip kodunda yer alabileceğinden, yedek parça talebinde yalnız sürücü gücü yerine tam model ve kart kodu kullanılmalıdır. Mevcut kartın fotoğrafı, sürücü etiketi ve ihtiyaç duyulan röle görevleri doğru eşleştirmeyi kolaylaştırır.
Beosis Store teklif ve teknik eşleştirme desteği
181B0290 kodunu, talep edilen adedi, sürücü etiketini ve uygulama bilgisini info@beosis.com.tr adresine iletin. Beosis’in elektrik ve otomasyon uygulama deneyimiyle ürün seçimi ve mevcut sistemle eşleştirme değerlendirilebilir. Güncel fiyat, bulunabilirlik ve teslim süresi teklif aşamasında teyit edilir.
Sık sorulan sorular
Kaç röle ve termistör girişi bulunur?
İki röle çıkışı ve bir PTC termistör girişi bulunur.
İkinci röle NO mu NC mi?
NX I/O kılavuzu NO olarak gösterir; mağaza kısa başlığındaki NC ifadesi farklı olduğundan sipariş öncesi doğrulama gerekir.
Hangi yuvada kullanılır?
VACON NX I/O kılavuzunda OPTA3 için B yuvası belirtilir.
Teklif isteyin
181B0290 için fiyat ve tedarik teklifi isteyin. Ürün fotoğrafı, tam sürücü kodu ve mevcut opsiyon bilgileri doğru siparişin belirlenmesini kolaylaştırır.
Teknik kaynak: Danfoss 181B0290 resmî ürün sayfası · VACON® NX IO Boards User Manual.
Görsel, üretici ürün fotoğrafı esas alınarak hazırlanmıştır. Kesin uyumluluk ürün kodu ve sürücü konfigürasyonuyla değerlendirilir.
