Danfoss 175U3213 VLT MCE 101 9,5 Ohm 21 kW IP20 Frenleme Direnci

Bu ürün için info@beosis.com.tr adresine e-posta göndererek teklif talebinde bulunabilirsiniz. Ürün kodu: 175U3213.

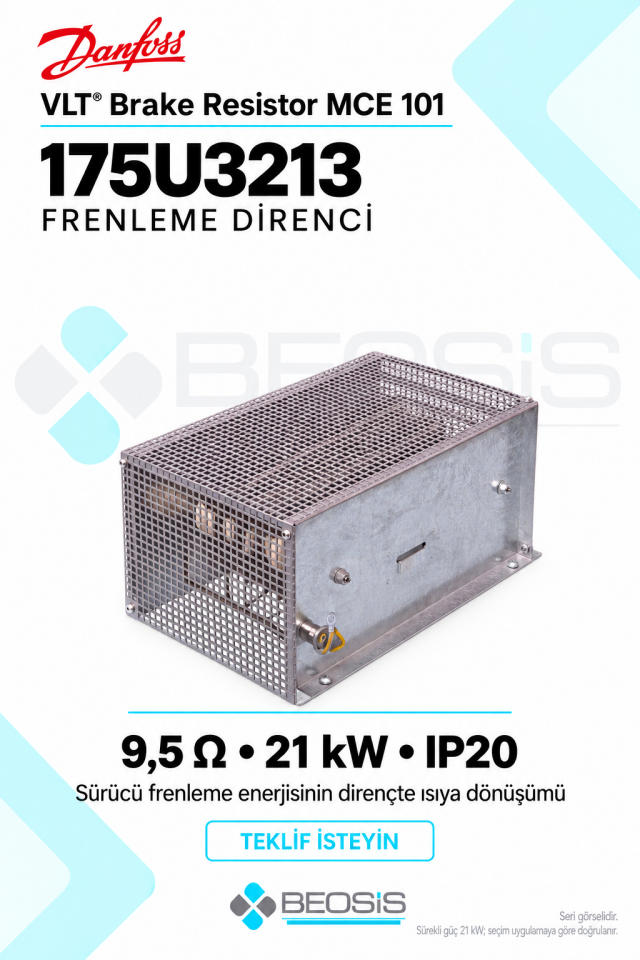

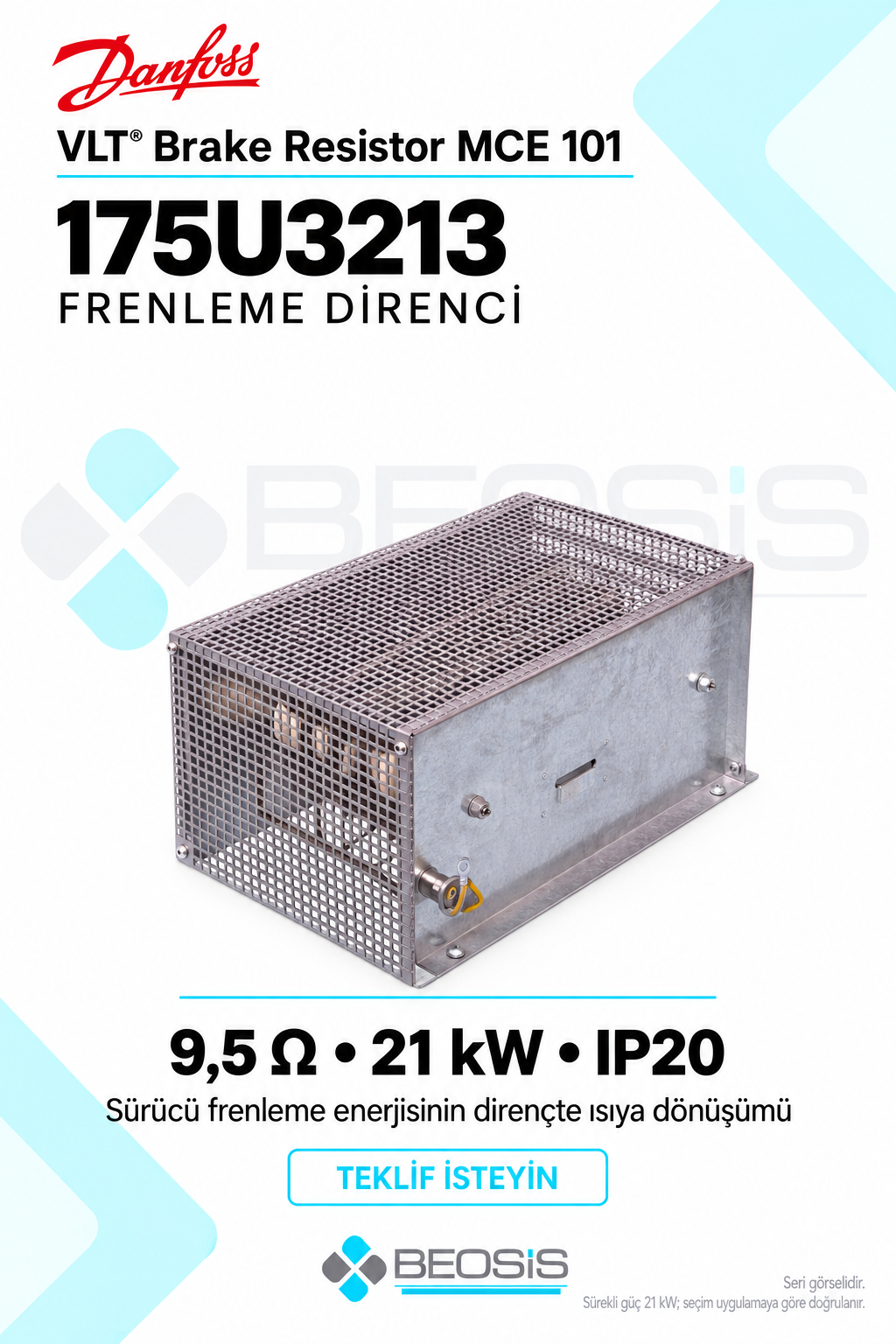

Danfoss 175U3213 – VLT® Brake Resistor MCE 101 9,5 Ω 21 kW IP20

Danfoss 175U3213, VLT® Brake Resistor MCE 101 serisinde 9,5 Ω direnç değerine ve 21 kW sürekli güç kapasitesine sahip IP20 frenleme direncidir. Motorun yavaşlaması sırasında sürücünün DC devresine geri dönen enerji, uygun fren kıyıcı devresi üzerinden bu dirençte ısıya dönüştürülür. Ürün, frenleme gereksinimi bulunan sürücü uygulamaları için sipariş kodu ve çalışma çevrimi esas alınarak seçilir.

Teknik özellikler ve ürün bilgileri

Frenleme direnci hangi ihtiyacı karşılar?

Yavaşlatılan veya yük tarafından sürülen motor jeneratör gibi davranarak sürücünün DC devresine enerji geri aktarabilir. Uyumlu fren kıyıcı devresi bu enerjiyi direnç üzerinden tüketir. Uygulamaya uygun direnç seçimi, istenen yavaşlama süresinin değerlendirilmesinde önemlidir. Konveyör, santrifüj ve benzeri ataletli yüklerde ihtiyaç; yükün ataleti, hız değişimi ve frenleme sıklığına bağlıdır.

Sürekli güç ile darbeli güç arasındaki fark

Bu ürün için 21 kW değeri üreticinin elektriksel veri tablosundaki %100 yük sürekli güç değeridir. Kısa süreli frenleme kapasitesi farklı olabilir ve çevrim oranı, frenleme süresi, ortam sıcaklığı ve soğuma şartlarıyla birlikte değerlendirilir. Motorun kW değeriyle direncin kW değerini bire bir eşitlemek doğru seçim sağlamaz. Danfoss kılavuzundaki direnç hesabı ve sürücüye özel seçim tabloları birlikte kullanılmalıdır.

Sürücü ve uygulama uyumluluğu

9,5 Ω değerinin, kullanılacak sürücünün izin verdiği minimum fren direnci ve fren kıyıcı kapasitesiyle uyumlu olması gerekir. Besleme gerilimi, sürücü sipariş kodu, motor gücü ve akımı, yük ataleti, istenen duruş süresi ve saatteki frenleme sayısı teklif için paylaşılmalıdır. Bu parça tek başına fren kıyıcı veya frekans konvertörü içerdiği anlamına gelmez.

Montaj, ısı yönetimi ve sıcaklık kontağı

Frenleme enerjisi ısıya dönüştüğü için montaj konumu, havalandırma ve çevredeki malzemeler üreticinin talimatlarına göre belirlenir. IP20 metal gövdeli sürümde pano veya montaj alanının koruma koşulları ayrıca değerlendirilmelidir. Elektriksel tabloda belirtilen sıcaklık anahtarı, sürücünün izleme ve koruma düzeniyle doğru şekilde ilişkilendirilmelidir. Kablo kesiti ve bağlantı bilgileri için ürünün güncel çizimi ve sürücü kılavuzu esas alınır.

Sık sorulan sorular

Bu ürün motor sürücüsü müdür?
Hayır. Uyumlu bir sürücünün frenleme enerjisini ısı olarak tüketen harici dirençtir.

21 kW ifadesi motor gücünü mü gösterir?
Hayır. Bu, direncin üretici elektriksel tablosundaki sürekli güç kapasitesidir. Motor ve fren direnci ayrı hesaplarla seçilir.

Sadece ohm değeri aynı olan başka bir direnç kullanılabilir mi?
Tek başına ohm değeri yeterli değildir. Sürekli güç, darbeli yük, frenleme çevrimi, sıcaklık koruması ve montaj koşulları da eşleşmelidir.

Nasıl teklif alabilirim?
175U3213 ürün kodunu, istediğiniz adedi ve sürücü/uygulama bilgilerini info@beosis.com.tr adresine gönderebilirsiniz.

Beosis Store’dan teklif isteyin

Güncel fiyat, tedarik süresi ve talep ettiğiniz adet için 175U3213 teklif talebi gönderin. Ürün ve kurulum bilgilerinizi eklemeniz doğru ürün ve opsiyonların belirlenmesini kolaylaştırır.

Teknik kaynak: Danfoss 175U3213 resmi ürün sayfası · Danfoss MCE 101 fren dirençleri tasarım kılavuzu. Görsel, üreticinin ürün sayfasındaki ilgili seri fotoğrafı esas alınarak hazırlanmıştır; ölçüler ve bağlantı ayrıntıları sipariş koduna göre doğrulanır.
