Danfoss 167F9188 VACON NXP 325 A DC/DC Dönüştürücü Sıvı Soğutmalı IP00
Bu ürün için info@beosis.com.tr adresine e-posta göndererek teklif talebinde bulunabilirsiniz. Ürün kodu: 167F9188.
Danfoss 167F9188 – VACON NXP DC/DC Dönüştürücü – 325 A – CH62
Danfoss 167F9188, VACON NXP sıvı soğutmalı güç modülü ailesinde 325 A tip akımı ve CH62 kasayla listelenir. DCD3 yazılım lisansı ve ADFIF101 uygulaması bu ürünün DC/DC dönüştürücü konfigürasyonunu tanımlar. Nikel kaplı soğutma elemanı, IP00 yapı, alfanümerik panel ve dahili şarj devresi bulunmayan I elektriksel yapı konfigürasyona dahildir. Tam tip kodu NXP03256-A0T0IPG-A1A2000000+DCD3+ADFIF101 şeklindedir.
Teknik özellikler ve ürün bilgileri
| Marka | Danfoss |
|---|---|
| Ürün kodu | 167F9188 |
| Seri | VACON® NXP Liquid Cooled |
| Tam tip kodu | NXP03256-A0T0IPG-A1A2000000+DCD3+ADFIF101 |
| İşlev | DCD3 lisanslı DC/DC dönüştürücü |
| Tip kodundaki akım sınıfı | 325 A |
| Üretici DC gerilim sınıfı | 640–1100 V DC |
| Üretici gerilim alanının tam karşılığı | 525 – 690 Vac (640-1100 Vdc) |
| Elektriksel yapı | I — INU; dahili şarj devresi yok |
| Mekanik yapı | P — nikel kaplı soğutma elemanlı sıvı soğutma |
| Koruma sınıfı | IP00 |
| Kasa | CH62 |
| Boyutlar (G × Y × D) | 246 × 658 × 374 mm |
| Kontrol paneli | A — alfanümerik panel |
| EMC konfigürasyonu | T — IEC 61800-3, IT şebeke sınıfı |
| Fren kıyıcı | Yok (0) |
| Kart yapısı | G — fiber bağlantı ve vernikli kartlar |
| A yuvası | OPT-A1: 6 DI, 1 DO, 2 AI, 1 AO, +10 V referans, +24 V |
| B yuvası | OPT-A2: 2 röle çıkışı (NO/NC) |
| C / D / E yuvaları | Kart yok (00 / 00 / 00) |
| Sistem yazılımı | NXP sistem yazılımı |
| Uygulama | ADFIF101 — NXP / NXI DC/DC converter uygulaması |
| Yazılım lisansı | DCD3 — DC/DC converter; Uout,max > 75% |
| EAN | 5715253986500 |
| Net ağırlık | 55 kg |
| Brüt ağırlık | 56 kg |
Uygulama ve sistemin parçası olarak seçim
DCD3 ve ADFIF101 seçimleri DC/DC dönüştürme uygulamasını belirtir. DC kaynak ve yük gerilim aralıkları, istenen güç akışı, uygulama yazılımı ve gerekli DC filtreleri proje düzeyinde eşleştirilir. Üretici lisans alanındaki Uout,max > 75% ifadesi bir lisans tanımıdır; tek başına belirli bir çalışma noktası veya sistem kapasitesi taahhüdü değildir.
Gerilim ve akım değerlerinin yorumu
Üretici gerilim alanı 525 – 690 Vac (640-1100 Vdc) şeklindedir. INU elektriksel yapı için DC bara sınıfı 640–1100 V DC olarak değerlendirilir; AC değer bir doğrudan AC şebeke giriş bağlantısı talimatı değildir. 325 A tip kodu akımıdır; kaynak kaydında ayrıca motor kW veya NO/HO sürekli akım değeri verilmediğinden bu değerler varsayılmamıştır.
Ön şarj ve DC devre elemanları
I kodu dahili şarj devresinin bulunmadığını açıkça belirtir. DC baranın uygun haricî ön şarj düzeni, koruma elemanları ve bağlantı sırası ilgili üretici kılavuzlarına göre projelendirilir. Fren kıyıcı bulunmaz. Sistem için gereken diğer DC bileşenleri bu ürün koduna kendiliğinden dahil kabul edilmemelidir.
Sıvı soğutma ve pano yerleşimi
CH62 kasa boyutları 246 × 658 × 374 mm’dir. P seçimi nikel kaplı soğutma elemanı olan sıvı soğutmalı mekanik yapıyı belirtir. Soğutma sıvısı, debi, sıcaklık, basınç ve bağlantılar ilgili kasa kılavuzuna göre seçilir; kaynak kaydında yer almayan sayısal soğutma koşulları bu sayfada varsayılmamıştır. IP00 modül, uygun pano ve temas koruması içinde kullanılmak üzere değerlendirilir.
Panel, kartlar ve yazılım
Alfanümerik kontrol paneli, OPT-A1 temel I/O ve OPT-A2 röle kartı listelenir. C, D ve E yuvaları kartsızdır. G kart yapısı fiber bağlantı ve vernikli PCB; DCD3 lisansı ile ADFIF101 uygulaması da bu sipariş kodunun parçalarıdır. Kart kılavuzları ve uygulama sürümü, devreye alma projesiyle birlikte eşleştirilir.
Teklif için gerekli bilgiler
167F9188 kodu, adet, DC kaynak/yük veya motor bilgileri, pano düzeni, soğutma altyapısı ve mevcut cihazın tam etiketini info@beosis.com.tr adresine iletin. Teslim kapsamı, tamamlayıcı DC donanımı ve yazılım konfigürasyonu teklif sırasında belirlenir.
Sık sorulan sorular
Sıvı soğutmalı mı?
Evet. P mekanik seçiminde nikel kaplı soğutma elemanı belirtilir.
Dahili ön şarj var mı?
Hayır. I elektriksel yapı INU, no charging circuit olarak listelenir; uygun haricî düzen gerekir.
Bu ürünün görevi nedir?
DCD3 lisansı ve ADFIF101 uygulamasıyla DC/DC dönüştürücü konfigürasyonudur.
Koruma sınıfı nedir?
IP00; uygun pano ve temas koruması proje kapsamında sağlanmalıdır.
Fren kıyıcı var mı?
Hayır. Üretici No Brake (0) olarak listeler.
Nasıl teklif istenir?
167F9188 kodu, adet ve uygulama bilgileriyle info@beosis.com.tr adresine yazın.
Beosis Store’dan teklif isteyin
Güncel fiyat, tedarik süresi ve talep ettiğiniz adet için 167F9188 teklif talebi gönderin. Ürün ve kurulum bilgilerinizi eklemeniz doğru aksesuarın belirlenmesini kolaylaştırır.

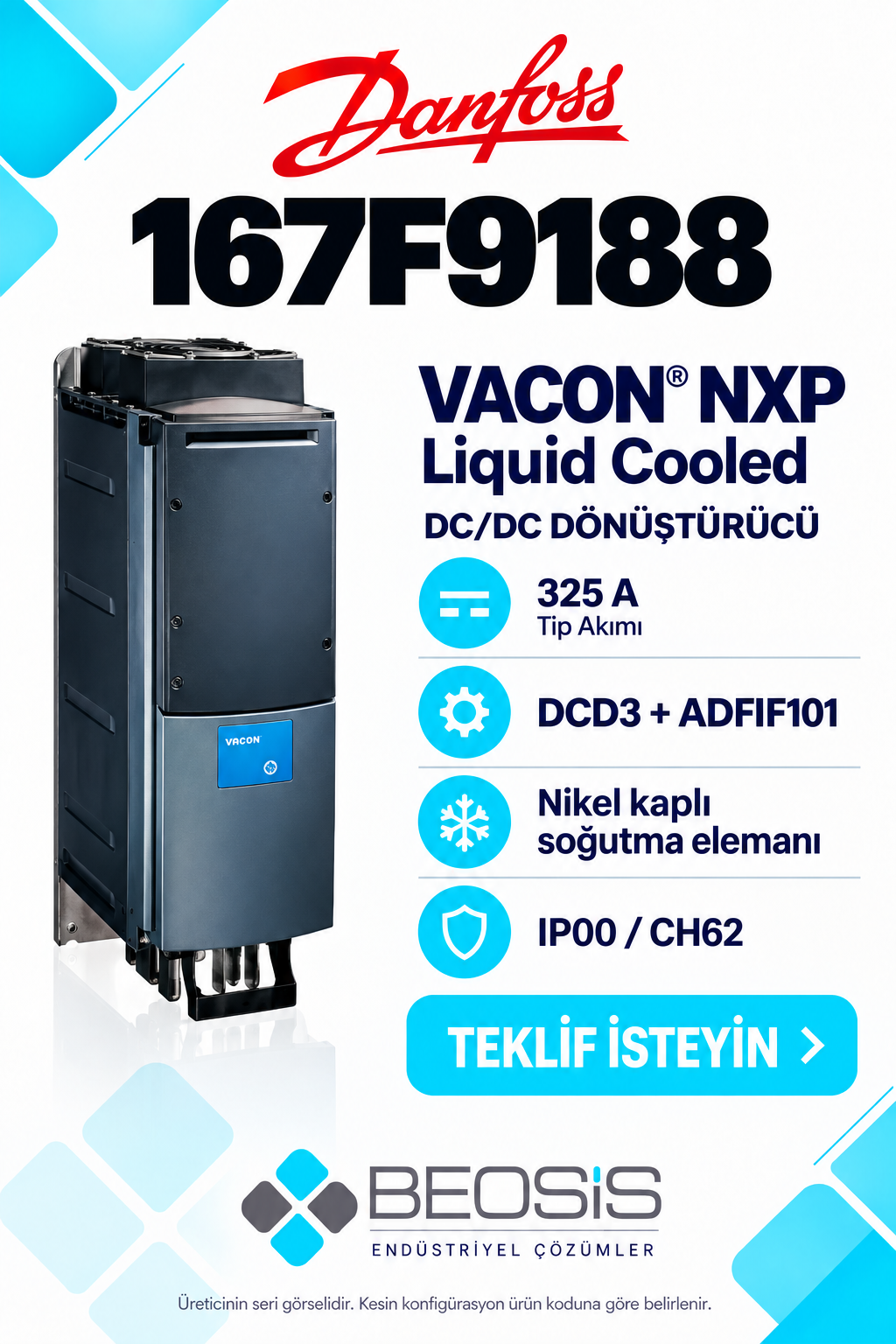

Teknik kaynak: Danfoss 167F9188 resmi ürün sayfası · VACON® NXP DC DC Converter ADFIF101V113 · VACON NXP and VACON NXC Selection Guide · VACON NXP DC-DC Converter DC Filters · VACON® Hybridization Design Guide. Görsel, üreticinin ilgili sıvı soğutmalı kasa için kullandığı seri fotoğrafıdır. Kontrol ünitesi, bağlantılar, yazılım ve teslim kapsamı tam ürün koduna göre belirlenir.
