Danfoss 167F0083 VLT HVAC Drive FC 102 90 kW 380–480 V IP55 Grafik Panelli Motor Hız Kontrol Cihazı
Bu ürün için info@beosis.com.tr adresine e-posta göndererek teklif talebinde bulunabilirsiniz. Ürün kodu: 167F0083.
Danfoss 167F0083 – VLT HVAC Drive FC 102 90 kW 380–480 V IP55
Danfoss 167F0083, 90 kW / 125 HP güç sınıfında, üç faz 380–480 V AC beslemeli VLT HVAC Drive FC 102 frekans konvertörüdür. IP55 koruma sınıfı, C2 gövde ve grafik panelli konfigürasyonuyla sunulur. Fren kıyıcı yok ve Denizcilik / güçlendirilmiş RFI A2 (C3) özellikleri bu sipariş koduna aittir.
Teknik özellikler ve ürün bilgileri
| Marka | Danfoss |
|---|---|
| Ürün kodu | 167F0083 |
| Seri | VLT HVAC Drive FC 102 |
| Tam model kodu | FC-102P90KT4E55H5XGC1XXSXXXXAXBPCXXXXDX |
| Nominal güç | 90 kW / 125 HP |
| Besleme | 3 faz, 380–480 V AC |
| Koruma sınıfı | IP55 — IP55 / Type 12 |
| Gövde | C2 |
| RFI filtresi | H5 — Denizcilik / güçlendirilmiş RFI A2 (C3) |
| Fren / güvenli duruş | X — Fren kıyıcı yok |
| Lokal kontrol paneli | G — Grafik Panelli |
| Elektronik kart kaplaması | C — Kaplamalı PCB |
| Şebeke opsiyonu | 1 — Şebeke ayırıcısı |
| A opsiyonu | AX — Yok |
| B opsiyonu | BP — MCB-105 Relay Card |
| C0 opsiyonu | Yok |
| C1 opsiyonu | Yok |
| D opsiyonu | Yok |
| Boyutlar (Y × G × D) | 780 × 370 × 332 mm |
| Kablo girişi / A uyarlaması | X — Standart kablo girişleri |
| B uyarlaması | Yok |
| A/B opsiyonlu derinlik | 332,0 mm |
| Güç kaybı (NO) | 1474 W |
| EAN | 5715253888750 |
| Net ağırlık | 55,33 kg |
| Brüt ağırlık | 58,67 kg |
| Üretici hacim bilgisi | 207,389 dm³ |
HVAC motor hız kontrolü
VLT HVAC Drive FC 102, ısıtma, havalandırma ve iklimlendirme tesislerindeki uygun fan ve pompa motorlarının hız kontrolünde kullanılır. 167F0083 kodlu 90 kW sürücünün motor ve sistem gereksinimleriyle eşleştirilmesi, istenen kontrol yönteminin uygulanmasını sağlar. Tam model kodu; panel, koruma sınıfı, filtre ve opsiyonları birlikte tanımlar.
Panel ve teslim kapsamı
Grafik lokal kontrol paneli bu modelin konfigürasyonunda bulunur. Parametrelerin, çalışma durumunun ve tanılama bilgilerinin sürücü üzerinden izlenmesini sağlar. Uzaktan pano kapağına montaj düşünülüyorsa uygun kablo ve montaj seti ayrıca seçilir.
Frenleme ve duruş konfigürasyonu
Bu sipariş kodunda fren kıyıcı bulunmaz. Sık veya hızlı yavaşlama gereken uygulamalarda frenleme ihtiyacı ve uygun sürücü konfigürasyonu teklif aşamasında değerlendirilir.
Haberleşme ve opsiyonlar
A ve B opsiyonlarının teslim kapsamı yukarıdaki teknik tabloda gösterilmiştir. FC 102 serisine uygun ayrı bir haberleşme veya I/O kartının bulunması, o kartın bu sipariş koduna dahil olduğu anlamına gelmez. Talep edilen protokol ve giriş/çıkış ihtiyacı teklif sırasında belirtilmelidir. BP kodlu MCB 105 röle kartı bu konfigürasyona dahildir. Röle kontaklarının yük sınırları ve bağlantısı kartın üretici kılavuzuna göre belirlenir. Şebeke opsiyonu 1, yerleşik şebeke ayırıcısını belirtir.
Gövde, montaj ve EMC
IP55 koruma sınıfındaki C2 gövdenin temel boyutları 780 × 370 × 332 mm olarak verilir. Yerleşimde montaj yüzeyi, havalandırma boşlukları, kablo girişleri ve ortam koşulları üreticinin ilgili gövde kılavuzuyla birlikte değerlendirilir. Koruma sınıfının korunması için uygun kablo giriş elemanları ve kapak montajı gerekir. RFI filtresi Denizcilik / güçlendirilmiş RFI A2 (C3) olarak belirtilmiştir. EMC performansı, uygun kablolama ve üretici kurulum şartlarıyla birlikte değerlendirilir.
Motor ve şebeke eşleştirmesi
Sürücü seçimi yalnız kW değerine göre yapılmaz. Motor etiket gerilimi ve akımı, yükün çalışma karakteri, şebeke, ortam sıcaklığı ve montaj koşulları birlikte değerlendirilir. Akım ve aşırı yük değerleri ilgili çalışma geriliminin üretici tablosundan kontrol edilir.
Teklif için gerekli bilgiler
Talep edilen adet, motor etiketi, mevcut cihazın tam model kodu ve kullanım amacını iletin. Yeni pano veya mevcut sürücü değişimi olması; panel, haberleşme kartı, frenleme ve montaj aksesuarlarının doğru seçilmesine yardımcı olur. Güncel tedarik süresi ve ürünün teslim kapsamı teklif içinde netleştirilir.
Sık sorulan sorular
Bu kodla hangi ürün teslim edilir?
167F0083, FC-102P90KT4E55H5XGC1XXSXXXXAXBPCXXXXDX konfigürasyonunu tanımlar. Grafik Panelli; Fren kıyıcı yok; IP55 koruma sınıfı ve tabloda belirtilen opsiyonlar bu koda aittir.
Kontrol paneli dahil mi?
Grafik Panelli lokal kontrol paneli konfigürasyonda bulunur.
Aynı güçteki başka FC 102 ile birebir aynı mı?
Hayır. Besleme gerilimi, RFI filtresi, gövde, panel, fren/güvenli duruş ve opsiyon kodları değişebilir. Ürün seçerken tam model kodu karşılaştırılır.
Nasıl fiyat teklifi alabilirim?
167F0083 ürün kodunu ve adet bilgisini info@beosis.com.tr adresine ileterek fiyat ve tedarik süresi teklifi isteyebilirsiniz.
Beosis Store’dan teklif isteyin
Güncel fiyat, tedarik süresi ve talep ettiğiniz adet için 167F0083 teklif talebi gönderin. Ürün ve kurulum bilgilerinizi eklemeniz doğru ürün ve opsiyonların belirlenmesini kolaylaştırır.

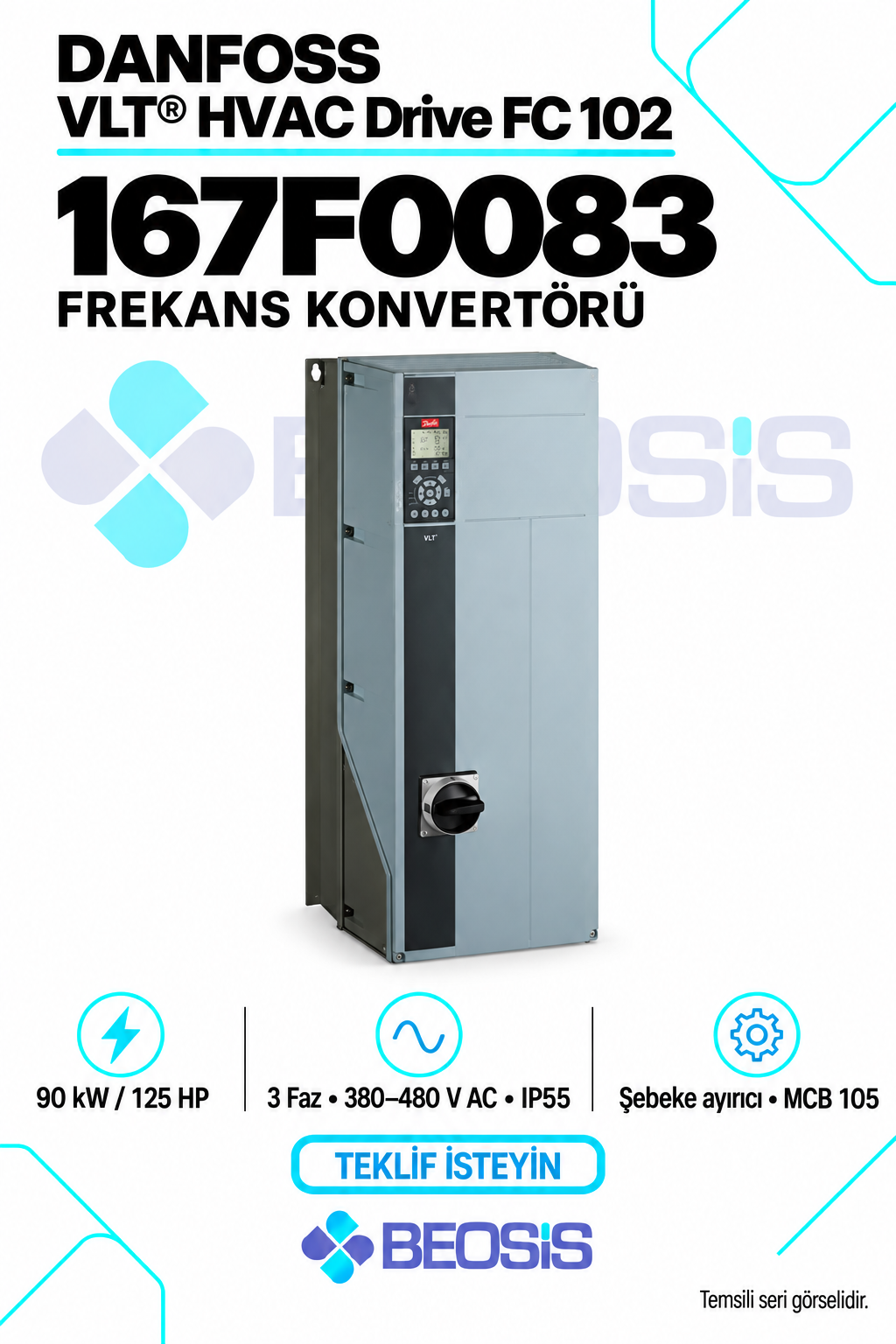

Teknik kaynak: Danfoss 167F0083 resmi ürün sayfası. Görsel, üreticinin ilgili gövdeye ait temsili seri fotoğrafı esas alınarak hazırlanmıştır.
