Danfoss 137U6538 VACON NXC 250 kW LO – 460 A 380–500 V IP21 Kabinli Motor Hız Kontrol Cihazı
Bu ürün için info@beosis.com.tr adresine e-posta göndererek teklif talebinde bulunabilirsiniz. Ürün kodu: 137U6538.
Danfoss 137U6538 – VACON NXC – 460 A – 6 darbeli
Danfoss 137U6538, VACON NXC ailesinde 460 A akım sınıfına ve 380–500 V AC beslemeye sahip kabinli motor hız kontrol cihazıdır. NXC04605-A2L0SSG-A1A20000CI tam kodu IP21 / NEMA 1 muhafaza, alfanümerik panel ve 6 darbeli güç devresi ile listelenir. Üretici kasa/giriş alanı Frame 10 , diode front end olarak belirtilir. Kartlar ve DC bağlantı seçimi aşağıdaki tabloda gösterilmiştir.
Teknik özellikler ve ürün bilgileri
| Marka | Danfoss |
|---|---|
| Ürün kodu | 137U6538 |
| Seri | VACON® NXC kabinli sürücü |
| Tam tip kodu | NXC04605-A2L0SSG-A1A20000CI |
| Tip kodundaki akım | 460 A |
| Besleme | 380–500 V AC |
| Sürekli akım (NO) | 460 A |
| Sürekli akım (HO) | 385 A |
| Koruma sınıfı | IP21 / NEMA 1 |
| Kasa / giriş yapısı | Frame 10 , diode front end |
| Güç devresi | 6 darbeli, şok bobinli |
| Kontrol paneli | Alfanümerik ekran |
| EMC sınıfı | IEC 61800-3, ikinci ortam |
| Fren kıyıcı | Bulunmaz |
| Kart yapısı | FiberConnect+Varnished PCB |
| A yuvası | OPT-A1 — 6 DI, 1 DO, 2 AI, 1 AO, +10 V referans, +24 V |
| B yuvası | OPT-A2 — 2 röle çıkışı |
| C yuvası | Kart yok (00) |
| D yuvası | Kart yok (00) |
| E yuvası | OPT-CI — Modbus/TCP |
| DC bağlantı seçimi | Üretici konfigürasyonuna bakınız |
| Sistem yazılımı | System software NXP |
| Varsayılan frekans | 50 Hz |
| Düşük / yüksek aşırı yük gücü | 250 kW LO / 200 kW HO |
| Boyutlar (G × Y × D) | 606 × 2275 × 605 mm |
| EAN | 5715253750347 |
| Net ağırlık | 403 kg |
| Brüt ağırlık | 485 kg |
Kabinli güç devresi
Bu konfigürasyon 6 darbeli güç devresiyle listelenir. Diyot girişli yapı, rejeneratif aktif giriş ünitesi olarak yorumlanmamalıdır. Şebeke bağlantısı, gerekli besleme düzeni, koruma elemanları ve pano yerleşimi ilgili NXC tasarım dokümanına göre belirlenir.
Akım ve motor eşleştirmesi
Üretici NO sürekli akımını 460 A, HO akımını 385 A olarak ayrı verir. Motorun etiket gerilimi, akımı, çalışma çevrimi ve aşırı yük ihtiyacı bu değerlerle birlikte değerlendirilir. Bu ürün kaydında doğrulanmış kW ve kabin ölçü alanları bulunmadığında, güç ve ölçü eşleştirmesi üretici çizimi ve tam konfigürasyon üzerinden yapılmalıdır.
Kart konfigürasyonu
A yuvası: OPT-A1 — 6 DI, 1 DO, 2 AI, 1 AO, +10 V referans, +24 V. B yuvası: OPT-A2 — 2 röle çıkışı. C yuvası: kart yok. D yuvası: kart yok. E yuvası: OPT-CI — Modbus/TCP. Sinyal ve sensör bağlantıları ilgili kart kılavuzuyla eşleştirilmelidir.
Frenleme ve DC bağlantısı
Bu tam konfigürasyonda fren kıyıcı bulunmaz. DC bağlantı kapsamı tam sipariş koduna göre belirlenir.
Yazılım ve tedarik
Üretici Firmware alanı “System software NXP” değerindedir. Sistem yazılımı ve uygulama teslimatı teklif sırasında açıkça belirlenmelidir. İncelenen üretici mağazasında bu kod satışa sunulmadığı için bulunabilirlik ve uygun tedarik çözümü teklif içinde doğrulanır.
Kabin opsiyonları ve montaj

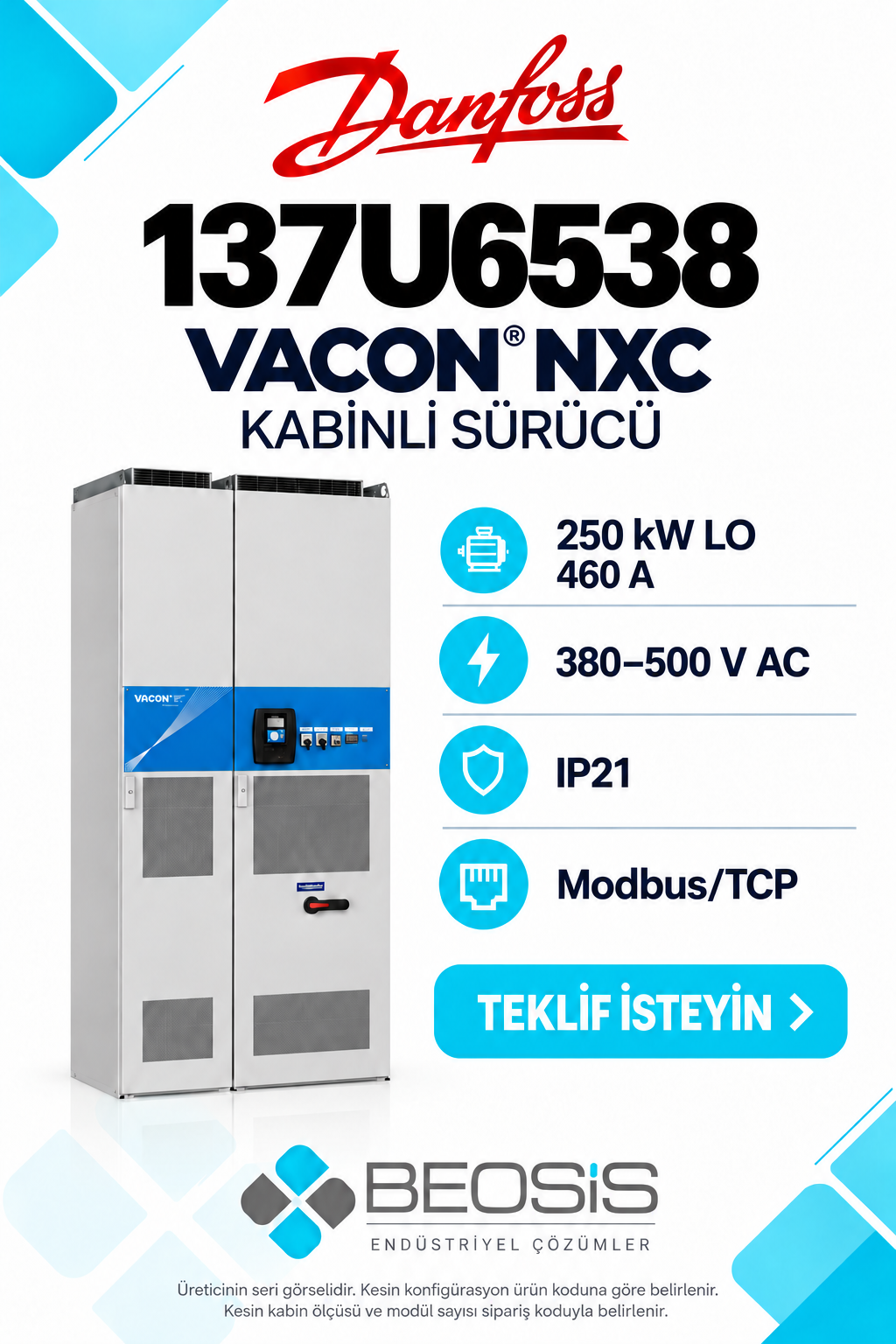

Kabin fotoğrafı seri görünümünü gösterir; fotoğraftaki her anahtar, gösterge veya yardımcı bileşen teslimata dahil kabul edilmemelidir. Giriş elemanları, çıkış filtreleri, acil durdurma, kabin ısıtıcısı, soğutma ve servis boşlukları tam konfigürasyonla birlikte değerlendirilir.
Teklif hazırlığı
137U6538 kodunu, adedi, motor etiketini, mevcut sürücünün tam kodunu ve pano/şebeke bilgilerini info@beosis.com.tr adresine gönderin.
Sık sorulan sorular
Muhafaza sınıfı nedir?
IP21 / NEMA 1.
Güç devresi nasıl listeleniyor?
6 darbeli, şok bobinli.
Fren kıyıcı var mı?
Hayır.
Sistem yazılımı dahil mi?
Üretici Firmware alanı “System software NXP” değerindedir; teslimat yazılımı teklif aşamasında belirlenir.
Nasıl teklif istenir?
137U6538 kodu ve uygulama bilgilerinizi info@beosis.com.tr adresine iletin.
Beosis Store’dan teklif isteyin
Güncel fiyat, tedarik süresi ve talep ettiğiniz adet için 137U6538 teklif talebi gönderin. Ürün ve kurulum bilgilerinizi eklemeniz doğru aksesuarın belirlenmesini kolaylaştırır.
Teknik kaynak: Danfoss 137U6538 resmi ürün sayfası · VACON NXP and VACON NXC Selection Guide · VACON NXP and VACON NXC Selection Guide - US English. Üreticinin VACON NXC kabinli seri fotoğrafı kullanılmıştır. Bu fotoğraf kesin kabin genişliğini, modül sayısını veya teslimat kapsamını göstermez; tam sipariş kodu esas alınır.
