Danfoss 137U3891 VACON NXC 750 A 525–690 V IP21 Kabinli Motor Hız Kontrol Cihazı
Bu ürün için info@beosis.com.tr adresine e-posta göndererek teklif talebinde bulunabilirsiniz. Ürün kodu: 137U3891.
Danfoss 137U3891 – VACON NXC – 750 A – 12 darbeli
Danfoss 137U3891, VACON NXC ailesinde 750 A akım sınıfına ve 525–690 V AC beslemeye sahip kabinli motor hız kontrol cihazıdır. NXC07506-A2L1TSG-A1B5B80000+MDC tam kodu IP21 / NEMA 1 muhafaza, alfanümerik panel ve 12 darbeli güç devresi ile listelenir. Üretici kasa/giriş alanı 2xFrame 10 , diode front end olarak belirtilir. Kartlar ve DC bağlantı seçimi aşağıdaki tabloda gösterilmiştir.
Teknik özellikler ve ürün bilgileri
| Marka | Danfoss |
|---|---|
| Ürün kodu | 137U3891 |
| Seri | VACON® NXC kabinli sürücü |
| Tam tip kodu | NXC07506-A2L1TSG-A1B5B80000+MDC |
| Tip kodundaki akım | 750 A |
| Besleme | 525–690 V AC |
| Sürekli akım (NO) | 750 A |
| Sürekli akım (HO) | 650 A |
| Koruma sınıfı | IP21 / NEMA 1 |
| Kasa / giriş yapısı | 2xFrame 10 , diode front end |
| Güç devresi | 12 darbeli |
| Kontrol paneli | Alfanümerik ekran |
| EMC sınıfı | IEC 61800-3, ikinci ortam |
| Fren kıyıcı | Entegre fren kıyıcı |
| Kart yapısı | FiberConnect+Varnished PCB |
| A yuvası | OPT-A1 — 6 DI, 1 DO, 2 AI, 1 AO, +10 V referans, +24 V |
| B yuvası | OPT-B5 — 3 röle çıkışı (NO) |
| C yuvası | OPT-B8 — 3 Pt100 girişi, +24 V / haricî +24 V |
| D yuvası | Kart yok (00) |
| E yuvası | Kart yok (00) |
| DC bağlantı seçimi | +MDC — DC bağlantısı |
| Sistem yazılımı | No System firmware |
| Varsayılan frekans | 50 Hz |
| EAN | 5715253722832 |
| Net ağırlık | 745 kg |
| Brüt ağırlık | 746 kg |
Kabinli güç devresi
Bu konfigürasyon 12 darbeli güç devresiyle listelenir. Diyot girişli yapı, rejeneratif aktif giriş ünitesi olarak yorumlanmamalıdır. Şebeke bağlantısı, gerekli besleme düzeni, koruma elemanları ve pano yerleşimi ilgili NXC tasarım dokümanına göre belirlenir.
Akım ve motor eşleştirmesi
Üretici NO sürekli akımını 750 A, HO akımını 650 A olarak ayrı verir. Motorun etiket gerilimi, akımı, çalışma çevrimi ve aşırı yük ihtiyacı bu değerlerle birlikte değerlendirilir. Bu ürün kaydında doğrulanmış kW ve kabin ölçü alanları bulunmadığında, güç ve ölçü eşleştirmesi üretici çizimi ve tam konfigürasyon üzerinden yapılmalıdır.
Kart konfigürasyonu
A yuvası: OPT-A1 — 6 DI, 1 DO, 2 AI, 1 AO, +10 V referans, +24 V. B yuvası: OPT-B5 — 3 röle çıkışı (NO). C yuvası: OPT-B8 — 3 Pt100 girişi, +24 V / haricî +24 V. D yuvası: kart yok. E yuvası: kart yok. Sinyal ve sensör bağlantıları ilgili kart kılavuzuyla eşleştirilmelidir.
Frenleme ve DC bağlantısı
Entegre fren kıyıcı bulunur; haricî fren direnci ve duruş çevrimi ayrıca değerlendirilir. +MDC DC bağlantı seçimi listelenir. Bu seçenek kabinin doğrudan herhangi bir DC sisteme ek tasarım olmadan bağlanabileceği anlamına gelmez; bağlantı, koruma ve sistem uyumu birlikte değerlendirilir.
Yazılım ve tedarik
Üretici Firmware alanı “No System firmware” değerindedir. Sistem yazılımı ve uygulama teslimatı teklif sırasında açıkça belirlenmelidir. İncelenen üretici mağazasında bu kod satışa sunulmadığı için bulunabilirlik ve uygun tedarik çözümü teklif içinde doğrulanır.
Kabin opsiyonları ve montaj

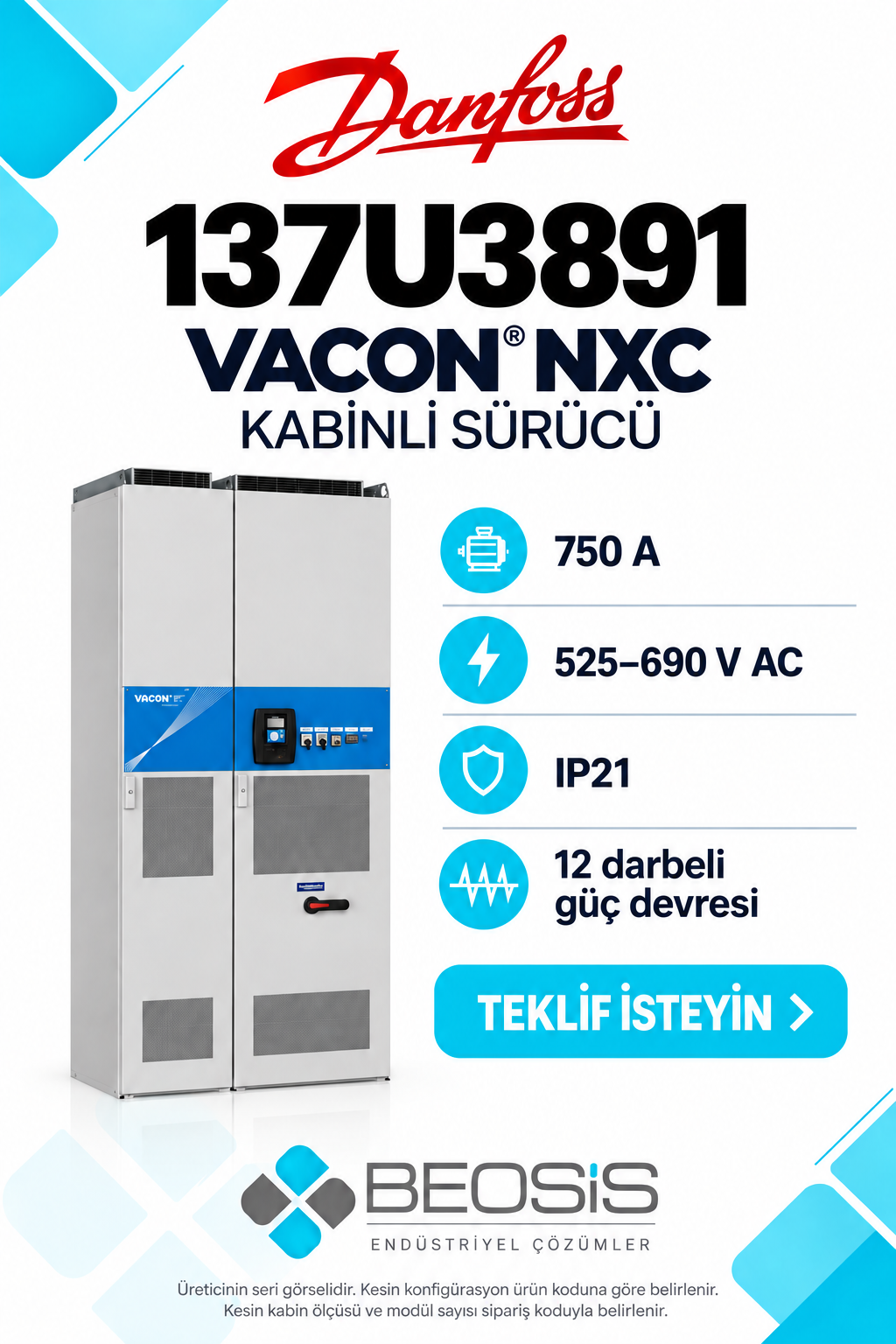

Kabin fotoğrafı seri görünümünü gösterir; fotoğraftaki her anahtar, gösterge veya yardımcı bileşen teslimata dahil kabul edilmemelidir. Giriş elemanları, çıkış filtreleri, acil durdurma, kabin ısıtıcısı, soğutma ve servis boşlukları tam konfigürasyonla birlikte değerlendirilir.
Teklif hazırlığı
137U3891 kodunu, adedi, motor etiketini, mevcut sürücünün tam kodunu ve pano/şebeke bilgilerini info@beosis.com.tr adresine gönderin.
Sık sorulan sorular
Muhafaza sınıfı nedir?
IP21 / NEMA 1.
Güç devresi nasıl listeleniyor?
12 darbeli.
Fren kıyıcı var mı?
Evet; haricî direnç ayrıca değerlendirilir.
Sistem yazılımı dahil mi?
Üretici Firmware alanı “No System firmware” değerindedir; teslimat yazılımı teklif aşamasında belirlenir.
Nasıl teklif istenir?
137U3891 kodu ve uygulama bilgilerinizi info@beosis.com.tr adresine iletin.
Beosis Store’dan teklif isteyin
Güncel fiyat, tedarik süresi ve talep ettiğiniz adet için 137U3891 teklif talebi gönderin. Ürün ve kurulum bilgilerinizi eklemeniz doğru aksesuarın belirlenmesini kolaylaştırır.
Teknik kaynak: Danfoss 137U3891 resmi ürün sayfası · VACON NXP and VACON NXC Selection Guide · VACON NXP and VACON NXC Selection Guide - US English. Üreticinin VACON NXC kabinli seri fotoğrafı kullanılmıştır. Bu fotoğraf kesin kabin genişliğini, modül sayısını veya teslimat kapsamını göstermez; tam sipariş kodu esas alınır.
