Danfoss 137U3281 VLT HVAC Drive FC 102 75 kW 380–480 V IP55 Grafik Panelli Motor Hız Kontrol Cihazı
Bu ürün için info@beosis.com.tr adresine e-posta göndererek teklif talebinde bulunabilirsiniz. Ürün kodu: 137U3281.
Danfoss 137U3281 – VLT HVAC Drive FC 102 75 kW 380–480 V IP55
Danfoss 137U3281, 75 kW / 100 HP güç sınıfında, üç faz 380–480 V AC beslemeli VLT HVAC Drive FC 102 frekans konvertörüdür. IP55 koruma sınıfı, C2 gövde ve grafik panelli konfigürasyonuyla sunulur. Safe Stop ve RFI Filter özellikleri bu sipariş koduna aittir.
Teknik özellikler ve ürün bilgileri
| Marka | Danfoss |
|---|---|
| Ürün kodu | 137U3281 |
| Seri | VLT HVAC Drive FC 102 |
| Tam model kodu | FC-102P75KT4E55H2TGXXXXSXXXXAXB2CXXXXDX |
| Nominal güç | 75 kW / 100 HP |
| Besleme | 3 faz, 380–480 V AC |
| Koruma sınıfı | IP55 — IP55 / Type 12 |
| Gövde | C2 |
| RFI filtresi | H2 — RFI Filter |
| Fren / güvenli duruş | T — Safe Stop |
| Lokal kontrol paneli | G — Grafik Panelli |
| Elektronik kart kaplaması | X — Kaplamasız PCB |
| Şebeke opsiyonu | Yok |
| A opsiyonu | AX — Yok |
| B opsiyonu | B2 — MCB-112 PTC Therm. Card |
| C0 opsiyonu | Yok |
| C1 opsiyonu | Yok |
| D opsiyonu | Yok |
| Boyutlar (Y × G × D) | 780 × 370 × 332 mm |
| Kablo girişi / A uyarlaması | X — Standart kablo girişleri |
| B uyarlaması | Yok |
| A/B opsiyonlu derinlik | 332,0 mm |
| Güç kaybı (NO) | 1384 W |
| EAN | 5715253716497 |
| Net ağırlık | 53,74 kg |
| Brüt ağırlık | 57,08 kg |
| Üretici hacim bilgisi | 207,389 dm³ |
HVAC motor hız kontrolü
VLT HVAC Drive FC 102, ısıtma, havalandırma ve iklimlendirme tesislerindeki uygun fan ve pompa motorlarının hız kontrolünde kullanılır. 137U3281 kodlu 75 kW sürücünün motor ve sistem gereksinimleriyle eşleştirilmesi, istenen kontrol yönteminin uygulanmasını sağlar. Tam model kodu; panel, koruma sınıfı, filtre ve opsiyonları birlikte tanımlar.
Panel ve teslim kapsamı
Grafik lokal kontrol paneli bu modelin konfigürasyonunda bulunur. Parametrelerin, çalışma durumunun ve tanılama bilgilerinin sürücü üzerinden izlenmesini sağlar. Uzaktan pano kapağına montaj düşünülüyorsa uygun kablo ve montaj seti ayrıca seçilir.
Frenleme ve duruş konfigürasyonu
Üretici konfigürasyonundaki T kodu Safe Stop özelliğini belirtir. Safe Stop işlevi, ilgili terminal bağlantıları ve üreticinin devreye alma adımlarıyla uygulanır; tesisin güvenli duruş tasarımıyla birlikte değerlendirilmelidir. Bu konfigürasyonda fren kıyıcı belirtilmemiştir.
Haberleşme ve opsiyonlar
A ve B opsiyonlarının teslim kapsamı yukarıdaki teknik tabloda gösterilmiştir. FC 102 serisine uygun ayrı bir haberleşme veya I/O kartının bulunması, o kartın bu sipariş koduna dahil olduğu anlamına gelmez. Talep edilen protokol ve giriş/çıkış ihtiyacı teklif sırasında belirtilmelidir. B2 kodlu MCB 112 PTC termistör kartı da dahildir. Motorun PTC sıcaklık algılama devresiyle uyumu ve koruma işlevinin bağlantıları üretici talimatlarına göre belirlenir; kartın bulunması tek başına bütün uygulamanın patlayıcı ortam uygunluğunu göstermez.
Gövde, montaj ve EMC
IP55 koruma sınıfındaki C2 gövdenin temel boyutları 780 × 370 × 332 mm olarak verilir. Yerleşimde montaj yüzeyi, havalandırma boşlukları, kablo girişleri ve ortam koşulları üreticinin ilgili gövde kılavuzuyla birlikte değerlendirilir. Koruma sınıfının korunması için uygun kablo giriş elemanları ve kapak montajı gerekir. RFI filtresi RFI Filter olarak belirtilmiştir. EMC performansı, uygun kablolama ve üretici kurulum şartlarıyla birlikte değerlendirilir.
Motor ve şebeke eşleştirmesi
Sürücü seçimi yalnız kW değerine göre yapılmaz. Motor etiket gerilimi ve akımı, yükün çalışma karakteri, şebeke, ortam sıcaklığı ve montaj koşulları birlikte değerlendirilir. Akım ve aşırı yük değerleri ilgili çalışma geriliminin üretici tablosundan kontrol edilir.
Teklif için gerekli bilgiler
Talep edilen adet, motor etiketi, mevcut cihazın tam model kodu ve kullanım amacını iletin. Yeni pano veya mevcut sürücü değişimi olması; panel, haberleşme kartı, frenleme ve montaj aksesuarlarının doğru seçilmesine yardımcı olur. Güncel tedarik süresi ve ürünün teslim kapsamı teklif içinde netleştirilir.
Sık sorulan sorular
Bu kodla hangi ürün teslim edilir?
137U3281, FC-102P75KT4E55H2TGXXXXSXXXXAXB2CXXXXDX konfigürasyonunu tanımlar. Grafik Panelli; Safe Stop; IP55 koruma sınıfı ve tabloda belirtilen opsiyonlar bu koda aittir.
Kontrol paneli dahil mi?
Grafik Panelli lokal kontrol paneli konfigürasyonda bulunur.
Aynı güçteki başka FC 102 ile birebir aynı mı?
Hayır. Besleme gerilimi, RFI filtresi, gövde, panel, fren/güvenli duruş ve opsiyon kodları değişebilir. Ürün seçerken tam model kodu karşılaştırılır.
Nasıl fiyat teklifi alabilirim?
137U3281 ürün kodunu ve adet bilgisini info@beosis.com.tr adresine ileterek fiyat ve tedarik süresi teklifi isteyebilirsiniz.
Beosis Store’dan teklif isteyin
Güncel fiyat, tedarik süresi ve talep ettiğiniz adet için 137U3281 teklif talebi gönderin. Ürün ve kurulum bilgilerinizi eklemeniz doğru ürün ve opsiyonların belirlenmesini kolaylaştırır.

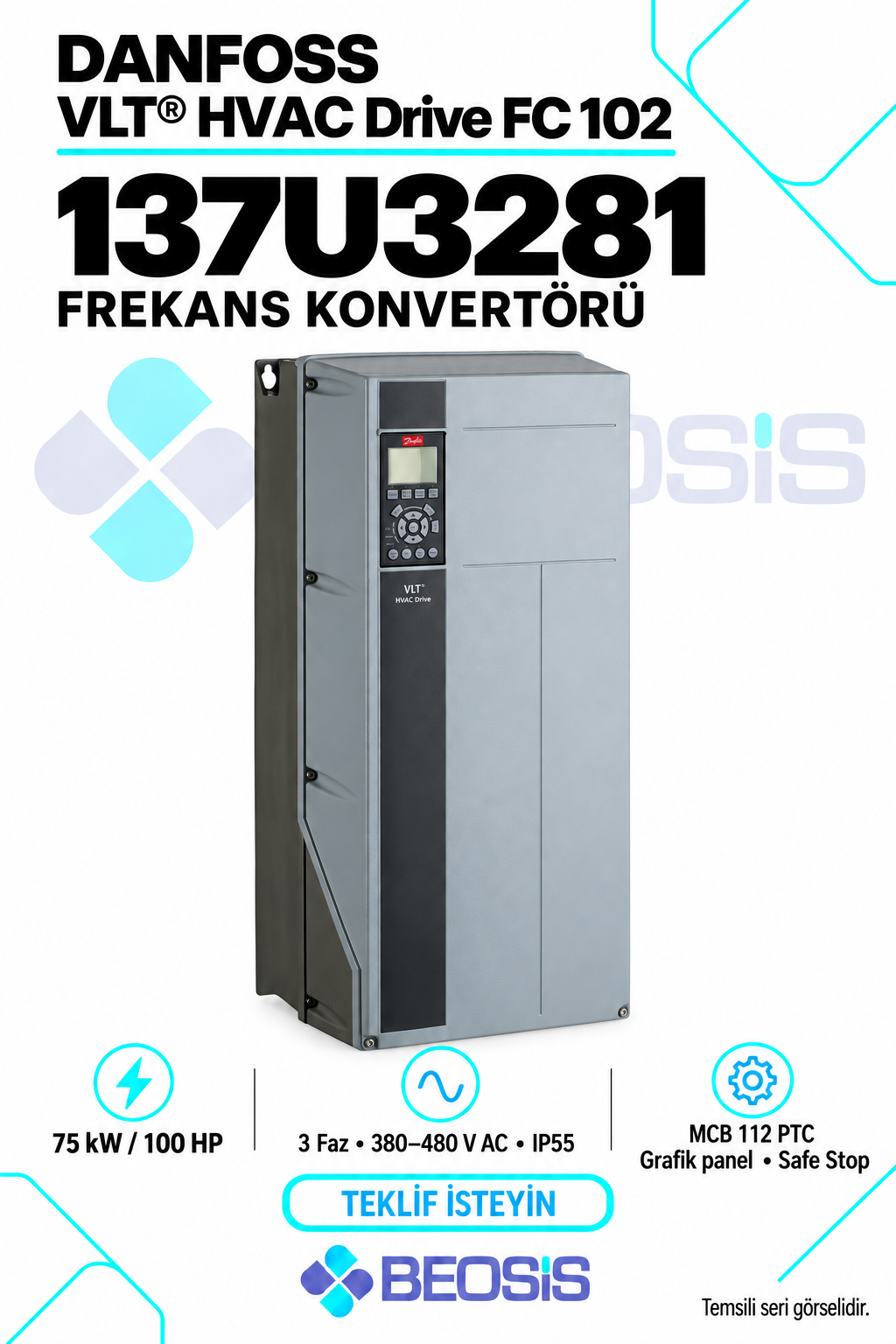

Teknik kaynak: Danfoss 137U3281 resmi ürün sayfası. Görsel, üreticinin ilgili gövdeye ait temsili seri fotoğrafı esas alınarak hazırlanmıştır.
