Danfoss 137N0133 VACON NXP 22 kW LO 380–500 V IP54 Alfanümerik Panelli Motor Hız Kontrol Cihazı
Bu ürün için info@beosis.com.tr adresine e-posta göndererek teklif talebinde bulunabilirsiniz. Ürün kodu: 137N0133.
Danfoss 137N0133 – VACON NXP 22 kW LO – IP54 / FR06 – Fren kıyıcı ve direnç
Danfoss 137N0133, VACON NXP hava soğutmalı sürücü ailesinde 22 kW LO / 18,5 kW HO güç değerleri, 45 A tip akımı ve 380–500 V AC besleme ile listelenir. FR06 kasa, IP54 / NEMA 12 muhafaza ve alfanümerik panel bu konfigürasyonun özellikleridir. Tam tip kodu NXP00455-A5H2SSV-ANA3000000 şeklindedir. Kart yuvalarının teslimat içeriği aşağıda ayrı ayrı belirtilmiştir. A yuvasındaki OPT-AN, B yuvasındaki OPT-A3 ve fren kıyıcı/direnç seçimi bu tam ürün kodunun belirleyici özellikleridir.
Teknik özellikler ve ürün bilgileri
| Marka | Danfoss |
|---|---|
| Ürün kodu | 137N0133 |
| Seri | VACON® NXP Air Cooled |
| Tam tip kodu | NXP00455-A5H2SSV-ANA3000000 |
| Üretici güç değeri | 22 kW LO |
| Yüksek aşırı yük güç değeri | 18,5 kW HO |
| Besleme gerilimi | 380–500 V AC |
| Tip kodundaki akım sınıfı | 45 A |
| Sürekli akım (üretici NO alanı) | 46 A |
| Sürekli akım (HO) | 38 A |
| Koruma sınıfı | IP54 / NEMA 12 |
| Kasa | FR06 |
| Boyutlar (G × Y × D) | 195 × 557 × 237 mm |
| Kontrol paneli | A — alfanümerik panel |
| Soğutma | Standart hava soğutmalı |
| Güç devresi | 6 darbeli, şok bobinli |
| EMC kodu | H — IEC 61800-3 |
| Fren kıyıcı | Entegre fren kıyıcı ve direnç (2) |
| Kart yapısı | Doğrudan bağlantı / vernikli kartlar |
| Yazılım ailesi | NXP sistem yazılımı |
| Özel uygulama / parametre seti | Özel uygulama yok / özel parametre seti yok |
| Varsayılan motor frekansı | 50 Hz |
| A yuvası | OPT-AN: 6 DI, 2 AI, 2 AO, +10/-10 V referans, 24 V |
| B yuvası | OPT-A3: 1 RO (NO/NC), 1 RO (NC), termistör |
| C yuvası | Kart yok (00) |
| D yuvası | Kart yok (00) |
| E yuvası | Kart yok (00) |
| EAN | 5715253578392 |
| Net ağırlık | 18,5 kg |
| Brüt ağırlık | 19,5 kg |
Güç ve akım seçimi
Bu ürünün düşük aşırı yük (LO) güç değeri 22 kW, yüksek aşırı yük (HO) güç değeri 18,5 kW olarak belirtilir. Motor etiketi akımı, yükün kalkış ve çalışma karakteristiği, ortam koşulları ve çalışma çevrimi birlikte değerlendirilmelidir. Tablodaki tip kodu akımı ile sürekli NO/HO alanları üretici tarafından ayrı başlıklarla verildiğinden seçimde bu ayrım korunmalıdır.
Panel ve giriş-çıkış konfigürasyonu
Alfanümerik panel bulunur. A yuvasında OPT-AN: 6 dijital giriş, 2 analog giriş, 2 analog çıkış, +10/-10 V referans ve 24 V; B yuvasında OPT-A3: 1 RO (NO/NC), 1 RO (NC) ve termistör bulunur. C, D ve E yuvaları kartsızdır. Analog sinyal aralıkları, terminal beslemesi ve termistör bağlantısı ilgili kart kılavuzuyla eşleştirilmelidir.
Haberleşme seçenekleri
Bu konfigürasyonun genişletme kartları giriş-çıkış işlevleri içindir. Talep edilen saha haberleşmesi protokolü ve uygun kart seçimi ayrıca belirlenmelidir.
Frenleme konfigürasyonu
Üreticinin 2 kodu entegre fren kıyıcı ile direnç seçimini belirtir. Bu seçim, istenen her yük ve frenleme çevrimine otomatik olarak uygun olduğu anlamına gelmez. Direnç kapasitesi, çalışma çevrimi ve duruş enerjisi üretici dokümanı ve uygulama verileriyle doğrulanmalıdır.
Montaj, muhafaza ve EMC
FR06 kasa IP54 / NEMA 12 olarak listelenir. Üretici boyut alanı 195 × 557 × 237 mm verir. EMC H konfigürasyonu uygun şebeke, kablolama ve kurulum koşullarıyla birlikte değerlendirilir. Kartların vernikli olması muhafazanın IP sınıfını değiştirmez.
Beosis Store teklif desteği
Teklif talebinize 137N0133 kodunu, adedi, motor etiketi fotoğrafını ve uygulama bilgisini ekleyin. Mevcut sürücü değişimi için tam tip kodunun paylaşılması panel, kart, kasa ve frenleme seçeneklerinin doğru eşleştirilmesini kolaylaştırır. Fiyat ve tedarik süresi talebinize göre iletilir.
Sık sorulan sorular
Panel tipi nedir?
Alfanümerik panel (A).
Koruma sınıfı nedir?
IP54 / NEMA 12.
Haberleşme kartı var mı?
Bu kodda listelenen genişletme kartları I/O işlevleri içindir.
Fren kıyıcı var mı?
Evet. Üretici 2 koduyla entegre fren kıyıcı ve direnç konfigürasyonunu listeler.
Nasıl teklif istenir?
137N0133 kodu, adet, mevcut cihaz etiketi ve uygulama bilgilerini info@beosis.com.tr adresine gönderin.
Beosis Store’dan teklif isteyin
Güncel fiyat, tedarik süresi ve talep ettiğiniz adet için 137N0133 teklif talebi gönderin. Ürün ve kurulum bilgilerinizi eklemeniz doğru aksesuarın belirlenmesini kolaylaştırır.

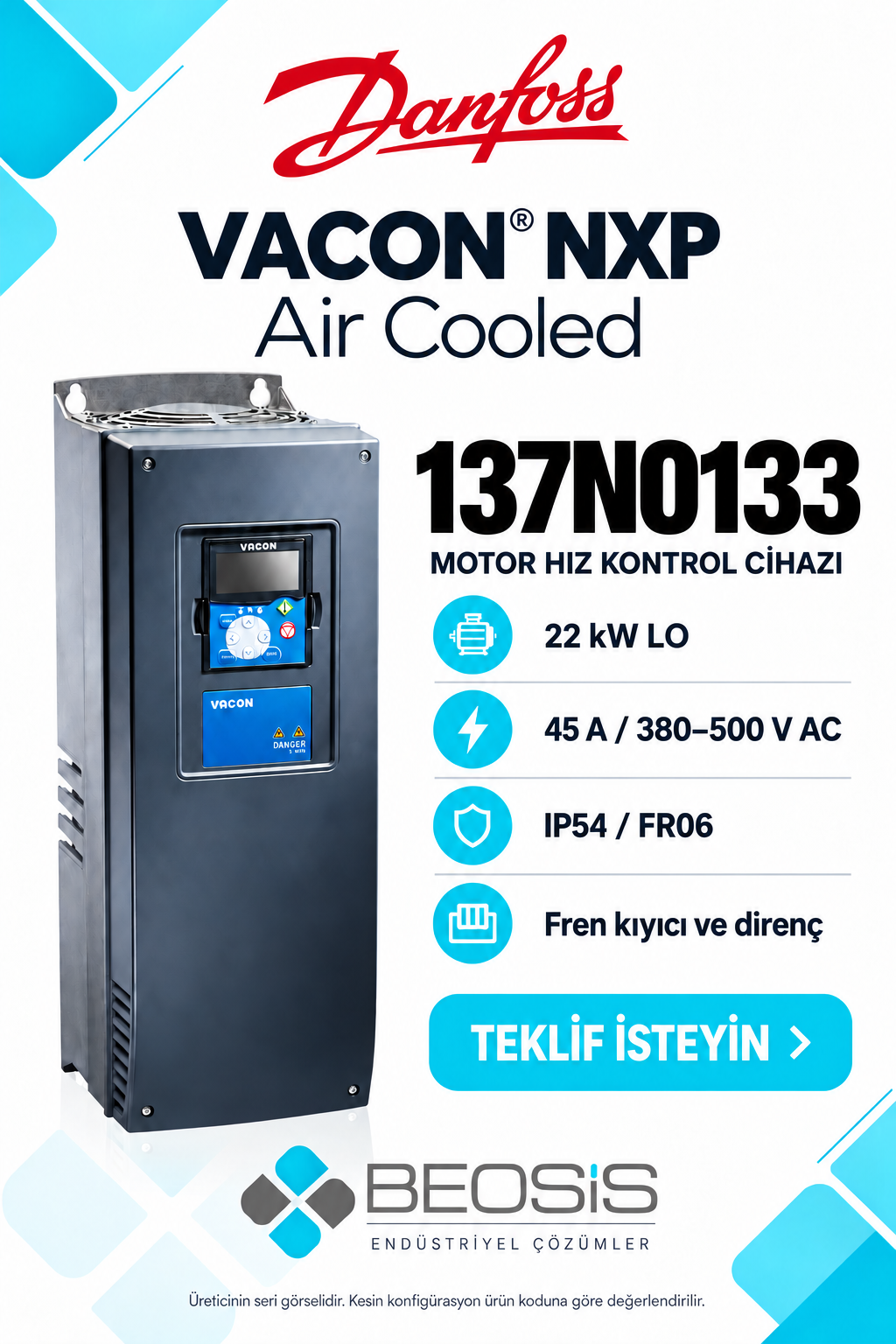

Teknik kaynak: Danfoss 137N0133 resmi ürün sayfası · VACON NXP and VACON NXC Selection Guide · VACON® NXS NXP Air-cooled OG · VACON® NX IO Boards User Manual. Görsel, üreticinin ilgili kasa için kullandığı seri fotoğrafıdır. Kesin panel, muhafaza ve kart seçenekleri tam sipariş koduna göre belirlenir.
