Danfoss 137L9937 VLT AutomationDrive FC 302 315–355 kW 525–690 V IP20 Grafik Panelli Motor Hız Kontrol Cihazı
Bu ürün için info@beosis.com.tr adresine e-posta göndererek teklif talebinde bulunabilirsiniz. Ürün kodu: 137L9937.
Danfoss 137L9937 – VLT AutomationDrive FC 302 315–355 kW 525–690 V IP20
Gerilime bağlı güç: 525–550 V beslemede 315kW, 575 V beslemede 400HP ve 690 V beslemede 355kW. Danfoss 137L9937, 355 kW / 500 HP güç sınıfında, üç faz 525–690 V AC beslemeli VLT AutomationDrive FC 302 frekans konvertörüdür. IP20 koruma sınıfı, E3H gövde ve grafik panelli konfigürasyonuyla sunulur. Fren kıyıcı yok ve RFI Filter özellikleri bu sipariş koduna aittir.
Teknik özellikler ve ürün bilgileri
| Marka | Danfoss |
|---|---|
| Ürün kodu | 137L9937 |
| Seri | VLT AutomationDrive FC 302 |
| Tam model kodu | FC-302N355T7E20H2XGCXXXSXXXXANB2CXXXXD0 |
| Sipariş güç kodu / katalog değeri | 355 kW / 500 HP |
| Besleme | 3 faz, 525–690 V AC |
| Koruma sınıfı | IP20 — IP20 / Chassis |
| Gövde | E3H |
| RFI filtresi | H2 — RFI Filter |
| Fren / güvenli duruş | X — Fren kıyıcı yok |
| Lokal kontrol paneli | G — Grafik Panelli |
| Elektronik kart kaplaması | C — Kaplamalı PCB |
| Şebeke opsiyonu | Yok |
| A opsiyonu | AN — EtherNet/IP MCA 121 |
| B opsiyonu | B2 — MCB-112 PTC Therm. Card |
| C0 opsiyonu | Yok |
| C1 opsiyonu | Yok |
| D opsiyonu | MCB-107 24V DC backup |
| Boyutlar (Y × G × D) | 1578 × 507 × 482 mm |
| Kablo girişi / A uyarlaması | X — Standart kablo girişleri |
| B uyarlaması | Yok |
| C opsiyonu yazılımı | XX — Yok |
| A/B opsiyonlu derinlik | 482,0 mm |
| 525–550 V güç değeri | 315kW |
| 575 V güç değeri | 400HP |
| 690 V güç değeri | 355kW |
| %150 aşırı yükte güç (HO) | 355 kW |
| Normal aşırı yükte güç (NO) | 450 kW |
| EAN | 5715253576404 |
| Net ağırlık | 272 kg |
| Brüt ağırlık | 272,3 kg |
| Üretici hacim bilgisi | 963,238 dm³ |
Endüstriyel motor hız kontrolü
VLT AutomationDrive FC 302, uygun endüstriyel motorların hız kontrolünde kullanılan bir frekans konvertörüdür. 137L9937 kodlu 355 kW sürücünün motor ve sistem gereksinimleriyle eşleştirilmesi, istenen kontrol yönteminin uygulanmasını sağlar. Tam model kodu; panel, koruma sınıfı, filtre ve opsiyonları birlikte tanımlar.
Panel ve teslim kapsamı
Grafik lokal kontrol paneli bu modelin konfigürasyonunda bulunur. Parametrelerin, çalışma durumunun ve tanılama bilgilerinin sürücü üzerinden izlenmesini sağlar. Uzaktan pano kapağına montaj düşünülüyorsa uygun kablo ve montaj seti ayrıca seçilir.
Frenleme ve duruş konfigürasyonu
Bu sipariş kodunda fren kıyıcı bulunmaz. Sık veya hızlı yavaşlama gereken uygulamalarda frenleme ihtiyacı ve uygun sürücü konfigürasyonu teklif aşamasında değerlendirilir.
Haberleşme ve opsiyonlar
A ve B opsiyonlarının teslim kapsamı yukarıdaki teknik tabloda gösterilmiştir. FC 302 serisine uygun ayrı bir haberleşme veya I/O kartının bulunması, o kartın bu sipariş koduna dahil olduğu anlamına gelmez. Talep edilen protokol ve giriş/çıkış ihtiyacı teklif sırasında belirtilmelidir. B2 kodlu MCB 112 PTC termistör kartı da dahildir. Motorun PTC sıcaklık algılama devresiyle uyumu ve koruma işlevinin bağlantıları üretici talimatlarına göre belirlenir; kartın bulunması tek başına bütün uygulamanın patlayıcı ortam uygunluğunu göstermez. D0 kodlu MCB 107 harici 24 V DC yedek besleme opsiyonu da konfigürasyonda bulunur. Kontrol devresine ait bu işlev, motoru güç kesintisinde çalıştıran bir enerji kaynağı değildir. Harici 24 V DC beslemenin seçimi ve bağlantısı üretici şartlarına göre yapılır. AN kodlu EtherNet/IP MCA 121 haberleşme opsiyonu bu konfigürasyona dahildir. PLC ağı, IP ayarları ve kontrol profili üreticinin haberleşme kılavuzuna göre eşleştirilir.
Gövde, montaj ve EMC
E3H gövdeli IP20 sürücü, uygun elektrik panosu içinde kullanılacak şekilde projelendirilir. Temel boyutları 1578 × 507 × 482 mm olup pano yerleşiminde havalandırma boşlukları, ortam sıcaklığı ve kablo bağlantı alanı da dikkate alınmalıdır. A/B veya C opsiyonları kullanıldığında ilgili ek boyutlar uygulanır. RFI filtresi RFI Filter olarak belirtilmiştir. EMC performansı, uygun kablolama ve üretici kurulum şartlarıyla birlikte değerlendirilir.
Motor ve şebeke eşleştirmesi
Üretici bu gerilim varyantı için güç/akım eşleştirmesi uyarısı verir. 525–550 V, 575 V ve 690 V değerleri teknik tabloda ayrı gösterilmiştir. Seçim gerçek şebeke gerilimi, motor etiket akımı, yük ve çalışma koşullarıyla doğrulanmalıdır.
Teklif için gerekli bilgiler
Talep edilen adet, motor etiketi, mevcut cihazın tam model kodu ve kullanım amacını iletin. Yeni pano veya mevcut sürücü değişimi olması; panel, haberleşme kartı, frenleme ve montaj aksesuarlarının doğru seçilmesine yardımcı olur. Güncel tedarik süresi ve ürünün teslim kapsamı teklif içinde netleştirilir.
Sık sorulan sorular
Bu kodla hangi ürün teslim edilir?
137L9937, FC-302N355T7E20H2XGCXXXSXXXXANB2CXXXXD0 konfigürasyonunu tanımlar. Grafik Panelli; Fren kıyıcı yok; IP20 koruma sınıfı ve tabloda belirtilen opsiyonlar bu koda aittir.
Kontrol paneli dahil mi?
Grafik Panelli lokal kontrol paneli konfigürasyonda bulunur.
Aynı güçteki başka FC 302 ile birebir aynı mı?
Hayır. Besleme gerilimi, RFI filtresi, gövde, panel, fren/güvenli duruş ve opsiyon kodları değişebilir. Ürün seçerken tam model kodu karşılaştırılır.
Nasıl fiyat teklifi alabilirim?
137L9937 ürün kodunu ve adet bilgisini info@beosis.com.tr adresine ileterek fiyat ve tedarik süresi teklifi isteyebilirsiniz.
Beosis Store’dan teklif isteyin
Güncel fiyat, tedarik süresi ve talep ettiğiniz adet için 137L9937 teklif talebi gönderin. Ürün ve kurulum bilgilerinizi eklemeniz doğru ürün ve opsiyonların belirlenmesini kolaylaştırır.

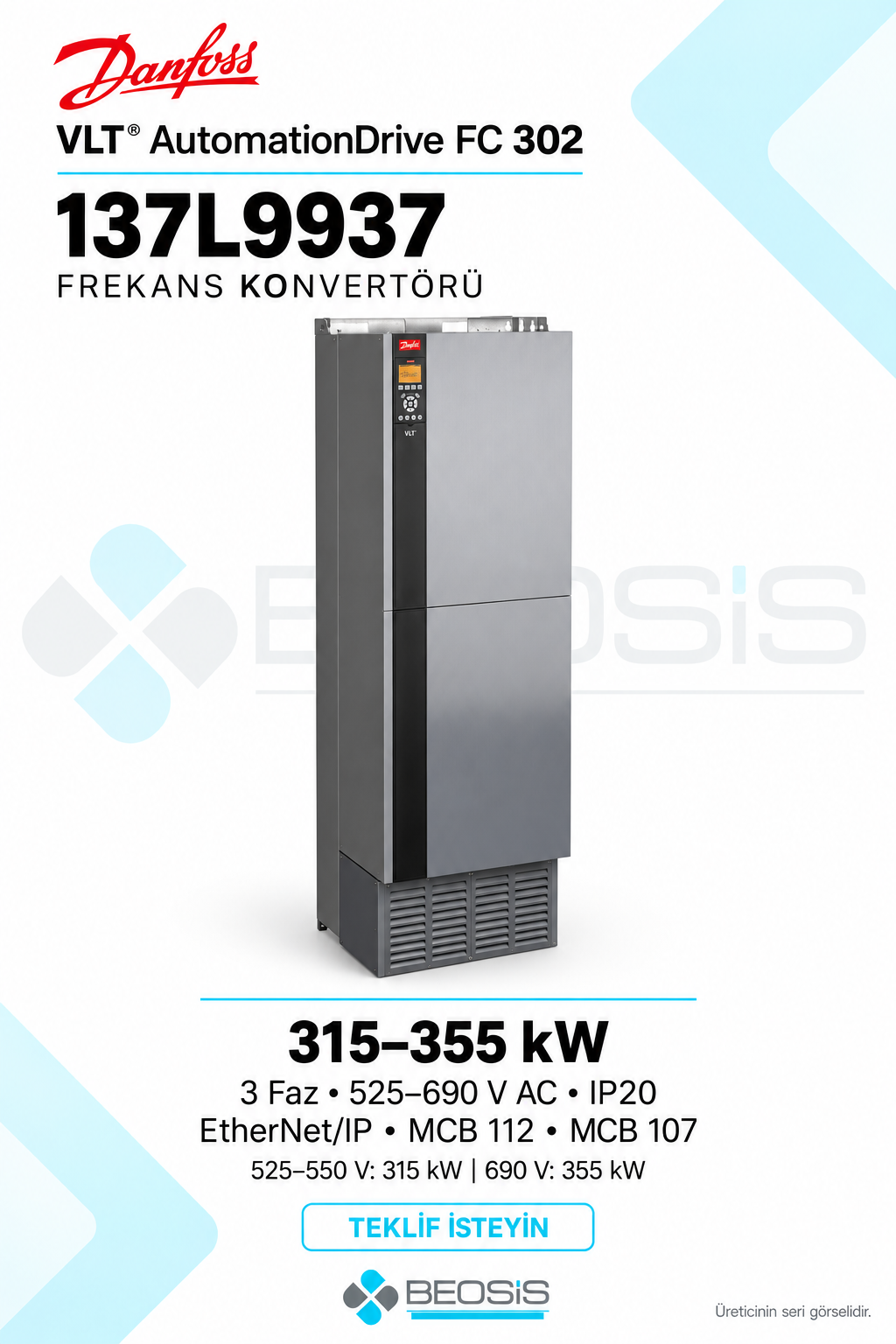

Teknik kaynak: Danfoss 137L9937 resmi ürün sayfası. Görsel, üreticinin ilgili gövdeye ait temsili seri fotoğrafı esas alınarak hazırlanmıştır.
