Danfoss 137L8979 VACON NXI 22 kW LO 465–800 V DC IP21 DC İnverter Ünitesi
Bu ürün için info@beosis.com.tr adresine e-posta göndererek teklif talebinde bulunabilirsiniz. Ürün kodu: 137L8979.
Danfoss 137L8979 – VACON NXI 22 kW LO – 45 A – FR06
Danfoss 137L8979, VACON NXI ailesinde ortak DC baradan beslenen bir motor inverter ünitesidir. 465–800 V DC gerilim aralığı, 45 A akım sınıfı ve FR06 kasa ile listelenir. Üretici güç değerleri 22 kW LO ve 18,5 kW HO’dır. Tam konfigürasyon NXI00455-A2T0CSV-A1A2A5E300 olup IP21 / NEMA 1 güç ünitesi, alfanümerik panel ve aşağıdaki opsiyon kartlarını içerir.
Teknik özellikler ve ürün bilgileri
| Marka | Danfoss |
|---|---|
| Ürün kodu | 137L8979 |
| Seri | VACON® NXI Inverter Unit |
| Tam tip kodu | NXI00455-A2T0CSV-A1A2A5E300 |
| Ünite tipi | Ortak DC bara için motor inverter ünitesi |
| DC besleme gerilimi | 465–800 V DC |
| Üreticinin eşdeğer AC gerilim sınıfı | 380–500 V AC; inverter girişine doğrudan AC besleme anlamına gelmez |
| Tip kodundaki akım | 45 A |
| Sürekli akım (NO) | 46 A |
| Sürekli akım (HO) | 38 A |
| Ürün sayfasındaki düşük aşırı yük gücü | 22 kW LO |
| Ürün sayfasındaki yüksek aşırı yük gücü | 18,5 kW HO |
| Güç ünitesi koruma sınıfı | IP21 / NEMA 1 |
| Kasa | FR06 |
| Boyutlar (G × Y × D) | 195 × 557 × 237 mm |
| Kontrol paneli | A tipi alfanümerik panel |
| Soğutma | Standart hava soğutmalı |
| Şarj devresi | INU, entegre şarj devresi (C) |
| Fren kıyıcı | Bulunmaz (0) |
| EMC sınıfı | T — IEC 61800-3, IT şebekeleri |
| Kart / kontrol ünitesi yapısı | Doğrudan bağlantı, vernikli kartlar |
| A yuvası | OPT-A1: 6 DI, 1 DO, 2 AI, 1 AO, +10 V referans, +24 V |
| B yuvası | OPT-A2: 2 değiştirici röle çıkışı (NO/NC) |
| Sistem yazılımı | NXP sistem yazılımı |
| Özel uygulama / parametre seti | Özel uygulama yok / özel parametre seti yok |
| Varsayılan motor frekansı | 50 Hz |
| C yuvası | OPT-A5 — 3 enkoder girişi (10–24 V), 15/24 V çıkışı |
| D yuvası | OPT-E3 — PROFIBUS DP |
| E yuvası | Kart yok (00) |
| EAN | 5715253566535 |
| Net ağırlık | 16 kg |
| Brüt ağırlık | 17 kg |
Ortak DC bara sisteminde kullanım
NXI, ortak DC bara sisteminin inverter bölümüdür; tek başına AC şebeke girişli bir sürücü olarak değerlendirilmemelidir. Ürün sayfasındaki 380–500 V AC ifadesi gerilim sınıfını tanımlar; bu ünitenin DC besleme aralığı 465–800 V DC’dir. Doğrultucu veya aktif besleme ünitesi ve diğer DC sistem bileşenleri proje kapsamında ayrı değerlendirilir.
Güç, akım ve motor eşleştirmesi
Üretici 22 kW LO ve 18,5 kW HO güç değerlerini ayrı verir. Sürekli akım NO için 46 A, HO için 38 A’dır. Motor etiketi, uygulamanın aşırı yük ihtiyacı, çalışma çevrimi ve ortam koşulları seçimde birlikte değerlendirilir.
Şarj devresi ve frenleme
C konfigürasyonunda entegre şarj devresi bulunur. Ortak DC baranın besleme ve koruma elemanları sistem tasarımıyla birlikte belirlenir. Bu tip kodunda fren kıyıcı bulunmaz. Frenleme enerjisinin yönetimi ortak DC sisteminin mimarisiyle birlikte belirlenir.
Kontrol ve haberleşme konfigürasyonu
A1 dijital/analog I/O ve A2 röle kartlarına ek olarak C yuvasında OPT-A5 enkoder kartı, D yuvasında OPT-E3 PROFIBUS DP bulunur. Enkoder sinyal gerilimi, çözünürlük, kablolama, geri besleme ayarları ve PLC ağ tanımı ilgili kart ve uygulama kılavuzlarıyla eşleştirilmelidir. E yuvası kartsızdır.
Kasa ve montaj koşulları
FR06 kasa için ürün sayfasındaki boyutlar 195 × 557 × 237 mm’dir. Güç ünitesinin koruma sınıfı IP21 / NEMA 1 olarak listelenir. Doğrudan bağlantı, vernikli kartlar. Hava akışı, soğutma boşlukları, pano yerleşimi ve bağlantılar ilgili NXI işletme kılavuzuna göre planlanmalıdır.
Tedarik ve mevcut cihaz değişimi
Sipariş konfigürasyonu, bulunabilirlik ve teslim süresi teklif aşamasında doğrulanır. Mevcut sistem değişiminde tam tip kodu ve kart konfigürasyonu paylaşılmalıdır.
Sık sorulan sorular
Doğrudan AC şebekeye bağlanan sürücü mü?
Hayır. Bu NXI ünitesi ortak DC baradan 465–800 V DC ile beslenen inverter bölümüdür.
Şarj devresi dahil mi?
Evet, C kodu entegre şarj devresini belirtir.
Fren kıyıcı dahil mi?
Hayır, ürün kodunda fren kıyıcı seçeneği 0’dır.
PROFIBUS kartı var mı?
Evet, D yuvasında OPT-E3 PROFIBUS DP bulunur. C yuvasında ayrıca OPT-A5 enkoder kartı yer alır.
Teklif için hangi bilgiler gerekir?
137L8979 ürün kodu, adet, motor etiketi, mevcut inverterin tam kodu ve DC sistem bilgilerinizi info@beosis.com.tr adresine iletin.
Beosis Store’dan teklif isteyin
Güncel fiyat, tedarik süresi ve talep ettiğiniz adet için 137L8979 teklif talebi gönderin. Ürün ve kurulum bilgilerinizi eklemeniz doğru aksesuarın belirlenmesini kolaylaştırır.

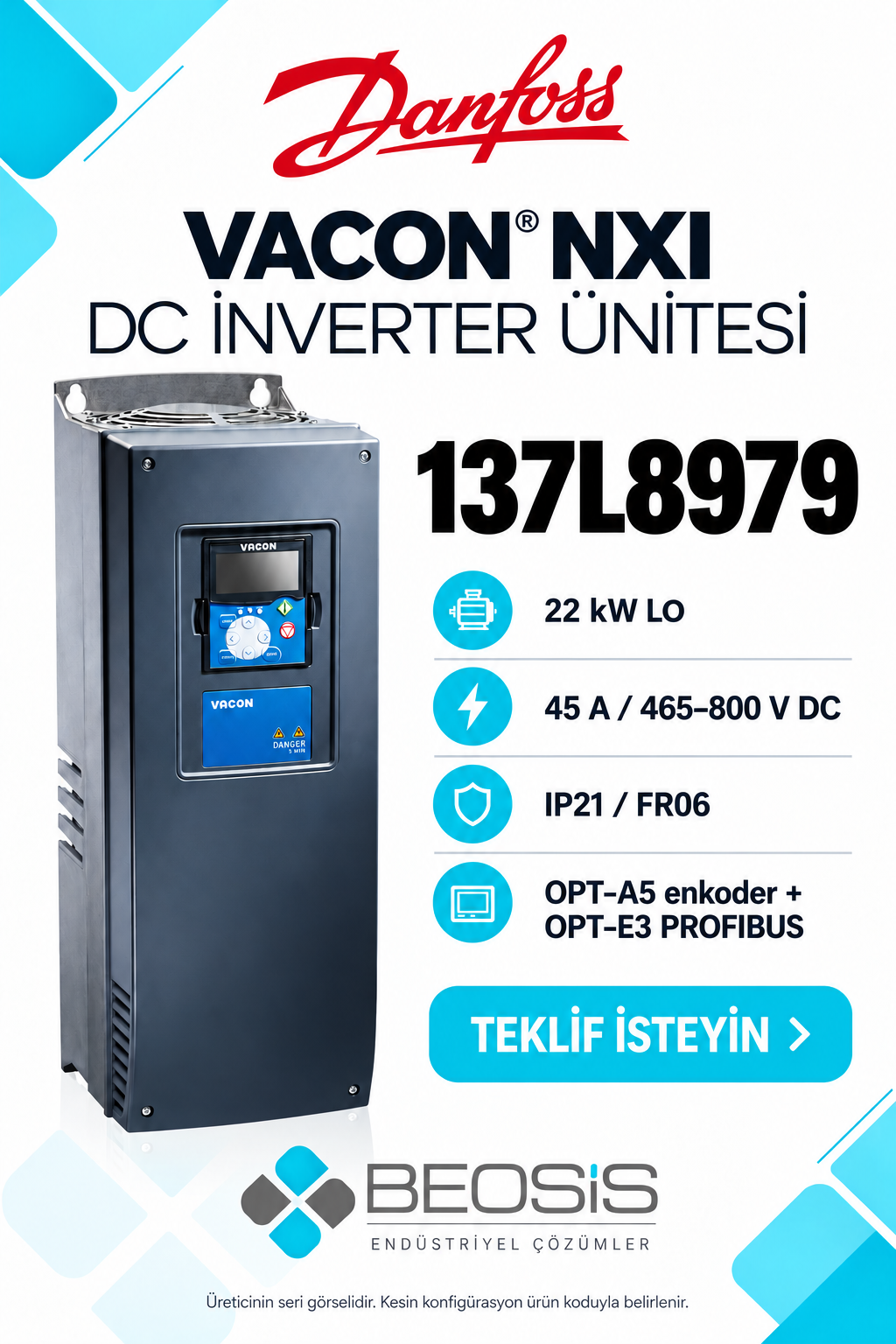

Teknik kaynak: Danfoss 137L8979 resmi ürün sayfası · VACON NXP Common DC Bus Selection Guide · VACON® NXI Inverters FI4-FI8 Operating Guide · VACON® NX IO Boards User Manual. Görsel, üreticinin FR06 kasa seri fotoğrafı esas alınarak hazırlanmıştır. Kesin panel ve kart konfigürasyonu tam sipariş koduyla belirlenir.
