Danfoss 137L8649 VACON NXP 30 kW LO 380–500 V IP21 Grafik Panelli Motor Hız Kontrol Cihazı

Bu ürün için info@beosis.com.tr adresine e-posta göndererek teklif talebinde bulunabilirsiniz. Ürün kodu: 137L8649.

Danfoss 137L8649 – VACON NXP 30 kW LO / 22 kW HO – FR06 – Dahili fren kıyıcı

Danfoss 137L8649, VACON NXP hava soğutmalı sürücü ailesinde 30 kW LO / 22 kW HO güç değerleri, 61 A tip akımı ve 380–500 V AC besleme ile listelenir. FR06 kasa, IP21 / NEMA 1 muhafaza ve grafik panel bu konfigürasyonun özellikleridir. Tam tip kodu NXP00615-G2H1SSV-A1AF00CIE6+QGLM+FL23+DPAP şeklindedir. Kart yuvalarının teslimat içeriği aşağıda ayrı ayrı belirtilmiştir.

Teknik özellikler ve ürün bilgileri

Güç ve akım seçimi

Bu ürünün düşük aşırı yük (LO) güç değeri 30 kW, yüksek aşırı yük (HO) güç değeri 22 kW olarak belirtilir. Motor etiketi akımı, yükün kalkış ve çalışma karakteristiği, ortam koşulları ve çalışma çevrimi birlikte değerlendirilmelidir. Tablodaki tip kodu akımı ile sürekli NO/HO alanları üretici tarafından ayrı başlıklarla verildiğinden seçimde bu ayrım korunmalıdır.

Panel ve giriş-çıkış konfigürasyonu

Grafik panel bulunur. A yuvası: OPT-A1: 6 dijital giriş, 1 dijital çıkış, 2 analog giriş, 1 analog çıkış, +10 V referans, +24 V. B yuvası: OPT-AF: STO ve ATEX termistör opsiyonu. C yuvası: Kart yok (00). D yuvası: OPT-CI: Modbus/TCP haberleşmesi. E yuvası: OPT-E6: CANopen haberleşmesi. Sinyal tipleri, terminal beslemeleri ve giriş-çıkış sınırları ilgili kart kılavuzlarıyla eşleştirilmelidir.

Haberleşme seçenekleri

D yuvasında OPT-CI: Modbus/TCP haberleşmesi bulunur. E yuvasında OPT-E6: CANopen haberleşmesi bulunur. PLC projesi, cihaz tanımı, ağ adresi ve sürücü yazılımı birlikte kontrol edilmelidir. Kartların aynı sürücüde bulunması, aynı anda kullanılacak kontrol kaynaklarının kendiliğinden yapılandırıldığı anlamına gelmez.

Frenleme konfigürasyonu

Bu tip kodunda entegre fren kıyıcı bulunur. Harici fren direncinin ürünle birlikte verildiği belirtilmediğinden direnç dahil kabul edilmemelidir. Gerekli frenleme çözümü; duruş süresi, çevrim ve yükün geri beslediği enerji dikkate alınarak seçilir.

Montaj, muhafaza ve EMC

FR06 kasa IP21 / NEMA 1 olarak listelenir. Üretici boyut alanı 195 × 557 × 237 mm verir. EMC H konfigürasyonu uygun şebeke, kablolama ve kurulum koşullarıyla birlikte değerlendirilir. Kartların vernikli olması muhafazanın IP sınıfını değiştirmez.

STO ve termistör opsiyonu

OPT-AF, STO ve ATEX termistör işlevleriyle listelenir. İşlevin makine tasarımında uygulanması, kart ve sürücü yazılımı, bağlantı yapısı ve doğrulama adımları ilgili üretici kılavuzuna göre belirlenir.

Beosis Store teklif desteği

Teklif talebinize 137L8649 kodunu, adedi, motor etiketi fotoğrafını ve uygulama bilgisini ekleyin. Mevcut sürücü değişimi için tam tip kodunun paylaşılması panel, kart, kasa ve frenleme seçeneklerinin doğru eşleştirilmesini kolaylaştırır. Fiyat ve tedarik süresi talebinize göre iletilir.

Sık sorulan sorular

Panel tipi nedir?
Grafik panel (G).

Koruma sınıfı nedir?
IP21 / NEMA 1.

Haberleşme kartı var mı?
D yuvası: OPT-CI: Modbus/TCP haberleşmesi; E yuvası: OPT-E6: CANopen haberleşmesi.

Fren kıyıcı var mı?
Evet, entegre fren kıyıcı bulunur; haricî fren direnci ayrıca seçilir.

Nasıl teklif istenir?
137L8649 kodu, adet, mevcut cihaz etiketi ve uygulama bilgilerini info@beosis.com.tr adresine gönderin.

Beosis Store’dan teklif isteyin

Güncel fiyat, tedarik süresi ve talep ettiğiniz adet için 137L8649 teklif talebi gönderin. Ürün ve kurulum bilgilerinizi eklemeniz doğru aksesuarın belirlenmesini kolaylaştırır.

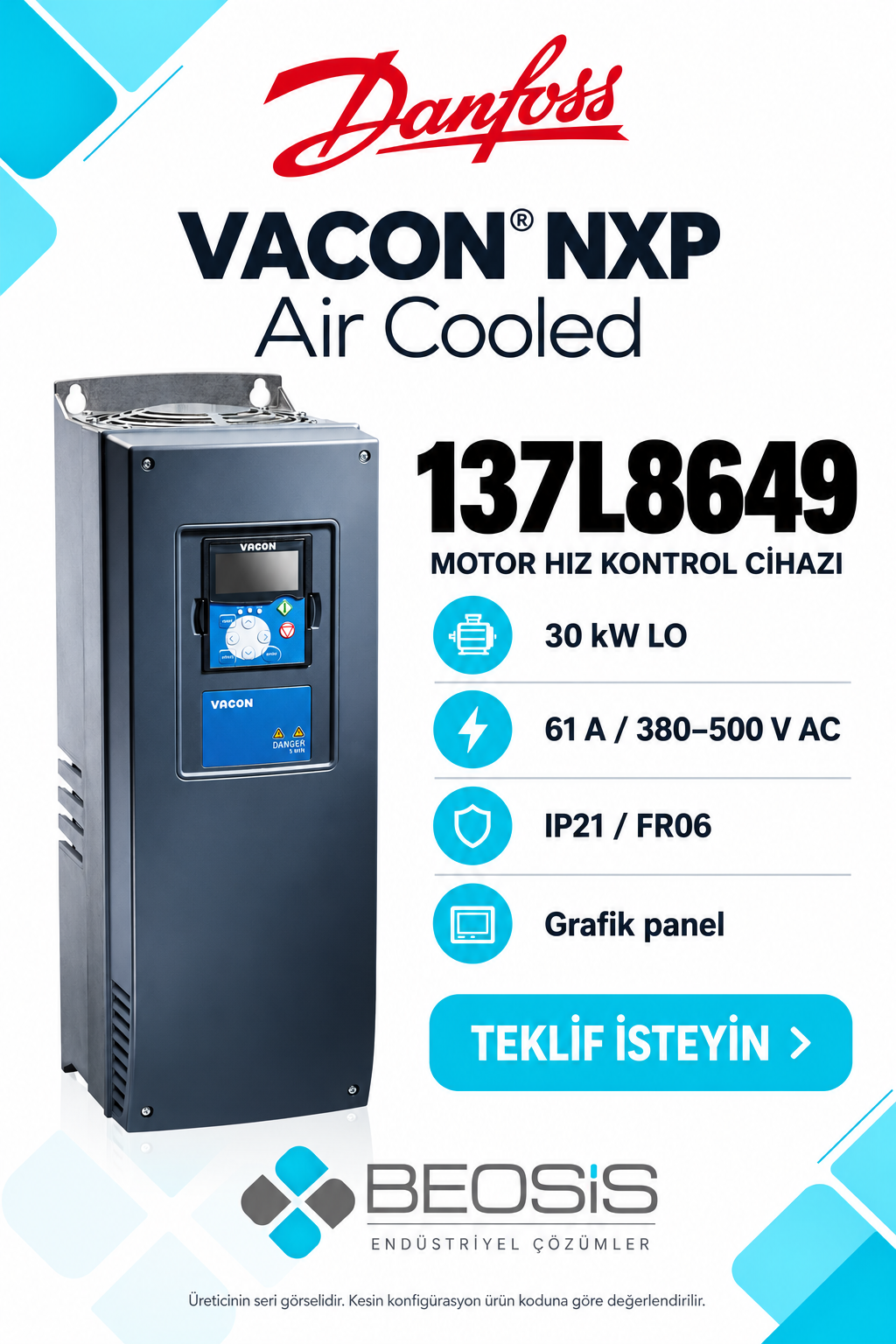

Teknik kaynak: Danfoss 137L8649 resmi ürün sayfası · VACON NXP and VACON NXC Selection Guide · VACON® NXS NXP Air-cooled OG · VACON® NX IO Boards User Manual. Görsel, üreticinin ilgili kasa için kullandığı seri fotoğrafıdır. Kesin panel, muhafaza ve kart seçenekleri tam sipariş koduna göre belirlenir.
