Danfoss 137L6768 VACON NXS 160 kW LO 380–500 V IP21 Alfanümerik Panelli Motor Hız Kontrol Cihazı
Bu ürün için info@beosis.com.tr adresine e-posta göndererek teklif talebinde bulunabilirsiniz. Ürün kodu: 137L6768.
Danfoss 137L6768 – VACON NXS 160 kW LO / 132 kW HO – FR09 – Fren kıyıcı bulunmaz
Danfoss 137L6768, VACON NXS ailesinin hava soğutmalı motor hız kontrol cihazıdır. Üretici 160 kW LO ve 132 kW HO güç değerlerini, 300 A akım sınıfını ve 380–500 V AC beslemeyi belirtir. FR09 kasa, IP21 / NEMA 1 muhafaza, alfanümerik panel ve A1/A2 giriş-çıkış kartları bu tam ürün kodunun konfigürasyonudur: NXS03005-A2H0SSG-A1A20000E3.
Teknik özellikler ve ürün bilgileri
| Marka | Danfoss |
|---|---|
| Ürün kodu | 137L6768 |
| Seri | VACON® NXS Air Cooled |
| Tam tip kodu | NXS03005-A2H0SSG-A1A20000E3 |
| Üretici güç değeri | 160 kW LO |
| Yüksek aşırı yük güç değeri | 132 kW HO |
| Besleme gerilimi | 380–500 V AC |
| Tip kodundaki akım sınıfı | 300 A |
| Sürekli akım (üretici NO alanı) | 300 A |
| Sürekli akım (HO) | 245 A |
| Koruma sınıfı | IP21 / NEMA 1 |
| Kasa | FR09 |
| Boyutlar (G × Y × D) | 480 × 1150 × 362 mm |
| Kontrol paneli | Alfanümerik ekran (A) |
| Soğutma | Standart hava soğutmalı |
| Güç devresi | 6 darbeli, şok bobinli |
| EMC kodu | H — IEC 61800-3 |
| Fren kıyıcı | Fren kıyıcı bulunmaz |
| Kart yapısı | Fiber bağlantı / vernikli PCB |
| A yuvası | OPT-A1: 6 DI, 1 DO, 2 AI, 1 AO, +10 V referans, +24 V |
| B yuvası | OPT-A2: 2 röle çıkışı (NO/NC) |
| Yazılım ailesi | NXS sistem yazılımı |
| Özel uygulama / parametre seti | Özel uygulama yok / özel parametre seti yok |
| Varsayılan motor frekansı | 50 Hz |
| C / D yuvaları | Kart yok (00 / 00) |
| E yuvası | OPT-E3 — PROFIBUS DP |
| EAN | 5715253543215 |
| Net ağırlık | 146 kg |
| Brüt ağırlık | 147 kg |
Güç ve akım seçimi
Bu ürünün düşük aşırı yük (LO) güç değeri 160 kW, yüksek aşırı yük (HO) güç değeri 132 kW olarak belirtilir. Motor etiketi akımı, yükün kalkış ve çalışma karakteristiği, ortam koşulları ve çalışma çevrimi birlikte değerlendirilmelidir. Tablodaki tip kodu akımı ile sürekli NO/HO alanları üretici tarafından ayrı başlıklarla verildiğinden seçimde bu ayrım korunmalıdır.
Kontrol paneli ve giriş-çıkışlar
Alfanümerik panel, A1 giriş-çıkış ve A2 röle kartları bulunur. C ve D yuvaları kartsızdır. E yuvasında OPT-E3 PROFIBUS DP haberleşme kartı yer alır.
Frenleme konfigürasyonu
Bu tip kodunda fren kıyıcı bulunmaz. Dinamik frenleme ihtiyacı varsa sürücünün mevcut yapısı ve uygun frenleme çözümü teklif öncesinde değerlendirilmelidir.
Kart yapısı ve montaj
Fiber bağlantı / vernikli PCB. Güç ünitesinin koruma sınıfı IP21 / NEMA 1, kasası FR09 olarak listelenir. Ürün sayfasındaki boyutlar G × Y × D sırasıyla 480 × 1150 × 362 mm’dir. Hava akışı, soğutma boşlukları ve taşıma/montaj düzeni ilgili üretici kılavuzuyla doğrulanır.
Haberleşme ve sistem eşleştirmesi
OPT-E3 PROFIBUS DP kartı bu tam sipariş kodunun E yuvasında listelenir. PLC projesi, cihaz tanımı, ağ adresi ve parametreler kart ve sürücü yazılımıyla birlikte eşleştirilmelidir. Mevcut cihaz değişiminde tam tip kodu ve kart sürümü paylaşılmalıdır.
Beosis Store teklif desteği
Teklif talebinize 137L6768 kodunu, adedi, motor etiketi fotoğrafını ve uygulama bilgisini ekleyin. Mevcut sürücü değişimi için tam tip kodunun paylaşılması panel, kart, kasa ve frenleme seçeneklerinin doğru eşleştirilmesini kolaylaştırır. Fiyat ve tedarik süresi talebinize göre iletilir.
Sık sorulan sorular
Bu ürünün güç değeri nedir?
160 kW LO / 132 kW HO. Uygulama seçimi yük ve motor akımıyla birlikte yapılır.
Kontrol paneli var mı?
Evet, ürün kodunda A tipi alfanümerik ekran bulunur.
Fren kıyıcı var mı?
Hayır, bu konfigürasyonda fren kıyıcı bulunmaz.
Haberleşme kartı dahil mi?
Evet, E yuvasında OPT-E3 PROFIBUS DP kartı bulunur. C ve D yuvaları kartsızdır.
Teklif nasıl istenir?
info@beosis.com.tr adresine 137L6768 ürün kodu, adet ve uygulama bilgilerinizi gönderin.
Beosis Store’dan teklif isteyin
Güncel fiyat, tedarik süresi ve talep ettiğiniz adet için 137L6768 teklif talebi gönderin. Ürün ve kurulum bilgilerinizi eklemeniz doğru aksesuarın belirlenmesini kolaylaştırır.

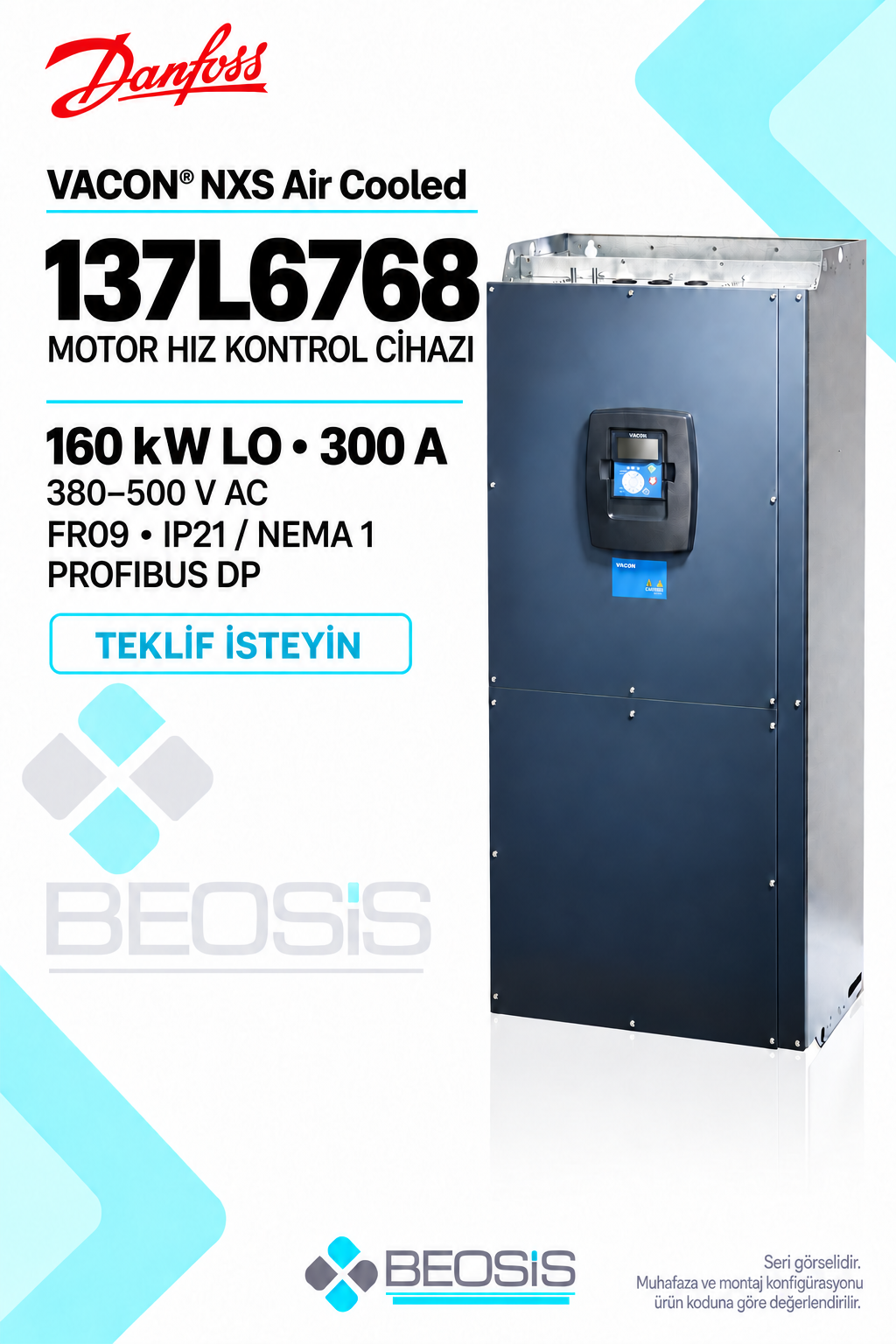

Teknik kaynak: Danfoss 137L6768 resmi ürün sayfası · VACON® NXS NXP Air-cooled OG · VACON® NX IO Boards User Manual. Görsel, üreticinin bu ürün sayfasındaki FR09 seri fotoğrafı esas alınarak hazırlanmıştır. Kesin konfigürasyon tam ürün koduna göre değerlendirilir.
