Danfoss 137L5207 VLT HVAC Drive FC 102 315 kW 380–480 V IP21 Grafik Panelli Motor Hız Kontrol Cihazı
Bu ürün için info@beosis.com.tr adresine e-posta göndererek teklif talebinde bulunabilirsiniz. Ürün kodu: 137L5207.
Danfoss 137L5207 – VLT HVAC Drive FC 102 315 kW 380–480 V IP21
Danfoss 137L5207, 315 kW / 450 HP güç sınıfında, üç faz 380–480 V AC beslemeli VLT HVAC Drive FC 102 frekans konvertörüdür. IP21 koruma sınıfı, D7H gövde ve grafik panelli konfigürasyonuyla sunulur. Fren kıyıcı ve RFI Filter özellikleri bu sipariş koduna aittir.
Teknik özellikler ve ürün bilgileri
| Marka | Danfoss |
|---|---|
| Ürün kodu | 137L5207 |
| Seri | VLT HVAC Drive FC 102 |
| Tam model kodu | FC-102N315T4E21H2BGC7XXSXXXXAXBKCXRXXDX |
| Nominal güç | 315 kW / 450 HP |
| Besleme | 3 faz, 380–480 V AC |
| Koruma sınıfı | IP21 — IP21 / Type 1 |
| Gövde | D7H |
| RFI filtresi | H2 — RFI Filter |
| Fren / güvenli duruş | B — Fren kıyıcı |
| Lokal kontrol paneli | G — Grafik Panelli |
| Elektronik kart kaplaması | C — Kaplamalı PCB |
| Şebeke opsiyonu | 7 — Şebeke sigortası |
| A opsiyonu | AX — Yok |
| B opsiyonu | BK — MCB-101 General purp. I/O |
| C0 opsiyonu | Yok |
| C1 opsiyonu | MCB-113 Ext. Relay Card |
| D opsiyonu | Yok |
| Boyutlar (Y × G × D) | 1978 × 420 × 386 mm |
| Kablo girişi / A uyarlaması | X — Standart kablo girişleri |
| B uyarlaması | Yok |
| A/B opsiyonlu derinlik | 386,0 mm |
| EAN | 5715253526355 |
| Net ağırlık | 200 kg |
| Brüt ağırlık | 200,3 kg |
| Üretici hacim bilgisi | 432,474 dm³ |
HVAC motor hız kontrolü
VLT HVAC Drive FC 102, ısıtma, havalandırma ve iklimlendirme tesislerindeki uygun fan ve pompa motorlarının hız kontrolünde kullanılır. 137L5207 kodlu 315 kW sürücünün motor ve sistem gereksinimleriyle eşleştirilmesi, istenen kontrol yönteminin uygulanmasını sağlar. Tam model kodu; panel, koruma sınıfı, filtre ve opsiyonları birlikte tanımlar.
Panel ve teslim kapsamı
Grafik lokal kontrol paneli bu modelin konfigürasyonunda bulunur. Parametrelerin, çalışma durumunun ve tanılama bilgilerinin sürücü üzerinden izlenmesini sağlar. Uzaktan pano kapağına montaj düşünülüyorsa uygun kablo ve montaj seti ayrıca seçilir.
Frenleme ve duruş konfigürasyonu
Fren kıyıcı bu konfigürasyonda bulunur. Fren direncinin güç, direnç ve kullanım döngüsü değerleri motorun ve yükün frenleme ihtiyacına göre ayrıca belirlenir.
Haberleşme ve opsiyonlar
A ve B opsiyonlarının teslim kapsamı yukarıdaki teknik tabloda gösterilmiştir. FC 102 serisine uygun ayrı bir haberleşme veya I/O kartının bulunması, o kartın bu sipariş koduna dahil olduğu anlamına gelmez. Talep edilen protokol ve giriş/çıkış ihtiyacı teklif sırasında belirtilmelidir. BK kodlu MCB 101 genel amaçlı giriş/çıkış opsiyonu da bu konfigürasyona dahildir. Ek sinyallerin tipi ve kontrol parametreleri uygulamayla eşleştirilir. C1 yuvasındaki R kodlu MCB 113 genişletilmiş röle kartı da dahildir. Röle çıkışlarının bağlantıları ve yük değerleri ilgili kartın kılavuzuyla kontrol edilir. Şebeke opsiyonu 7, sigorta donanımını belirtir. Seri fotoğrafındaki diğer şebeke aksesuarları bu kod için ayrıca varsayılmamalıdır.
Gövde, montaj ve EMC
IP21 koruma sınıfındaki D7H gövdenin temel boyutları 1978 × 420 × 386 mm olarak verilir. Yerleşimde montaj yüzeyi, havalandırma boşlukları, kablo girişleri ve ortam koşulları üreticinin ilgili gövde kılavuzuyla birlikte değerlendirilir. Koruma sınıfının korunması için uygun kablo giriş elemanları ve kapak montajı gerekir. RFI filtresi RFI Filter olarak belirtilmiştir. EMC performansı, uygun kablolama ve üretici kurulum şartlarıyla birlikte değerlendirilir.
Motor ve şebeke eşleştirmesi
Sürücü seçimi yalnız kW değerine göre yapılmaz. Motor etiket gerilimi ve akımı, yükün çalışma karakteri, şebeke, ortam sıcaklığı ve montaj koşulları birlikte değerlendirilir. Akım ve aşırı yük değerleri ilgili çalışma geriliminin üretici tablosundan kontrol edilir.
Teklif için gerekli bilgiler
Talep edilen adet, motor etiketi, mevcut cihazın tam model kodu ve kullanım amacını iletin. Yeni pano veya mevcut sürücü değişimi olması; panel, haberleşme kartı, frenleme ve montaj aksesuarlarının doğru seçilmesine yardımcı olur. Güncel tedarik süresi ve ürünün teslim kapsamı teklif içinde netleştirilir.
Sık sorulan sorular
Bu kodla hangi ürün teslim edilir?
137L5207, FC-102N315T4E21H2BGC7XXSXXXXAXBKCXRXXDX konfigürasyonunu tanımlar. Grafik Panelli; Fren kıyıcı; IP21 koruma sınıfı ve tabloda belirtilen opsiyonlar bu koda aittir.
Kontrol paneli dahil mi?
Grafik Panelli lokal kontrol paneli konfigürasyonda bulunur.
Aynı güçteki başka FC 102 ile birebir aynı mı?
Hayır. Besleme gerilimi, RFI filtresi, gövde, panel, fren/güvenli duruş ve opsiyon kodları değişebilir. Ürün seçerken tam model kodu karşılaştırılır.
Nasıl fiyat teklifi alabilirim?
137L5207 ürün kodunu ve adet bilgisini info@beosis.com.tr adresine ileterek fiyat ve tedarik süresi teklifi isteyebilirsiniz.
Beosis Store’dan teklif isteyin
Güncel fiyat, tedarik süresi ve talep ettiğiniz adet için 137L5207 teklif talebi gönderin. Ürün ve kurulum bilgilerinizi eklemeniz doğru ürün ve opsiyonların belirlenmesini kolaylaştırır.

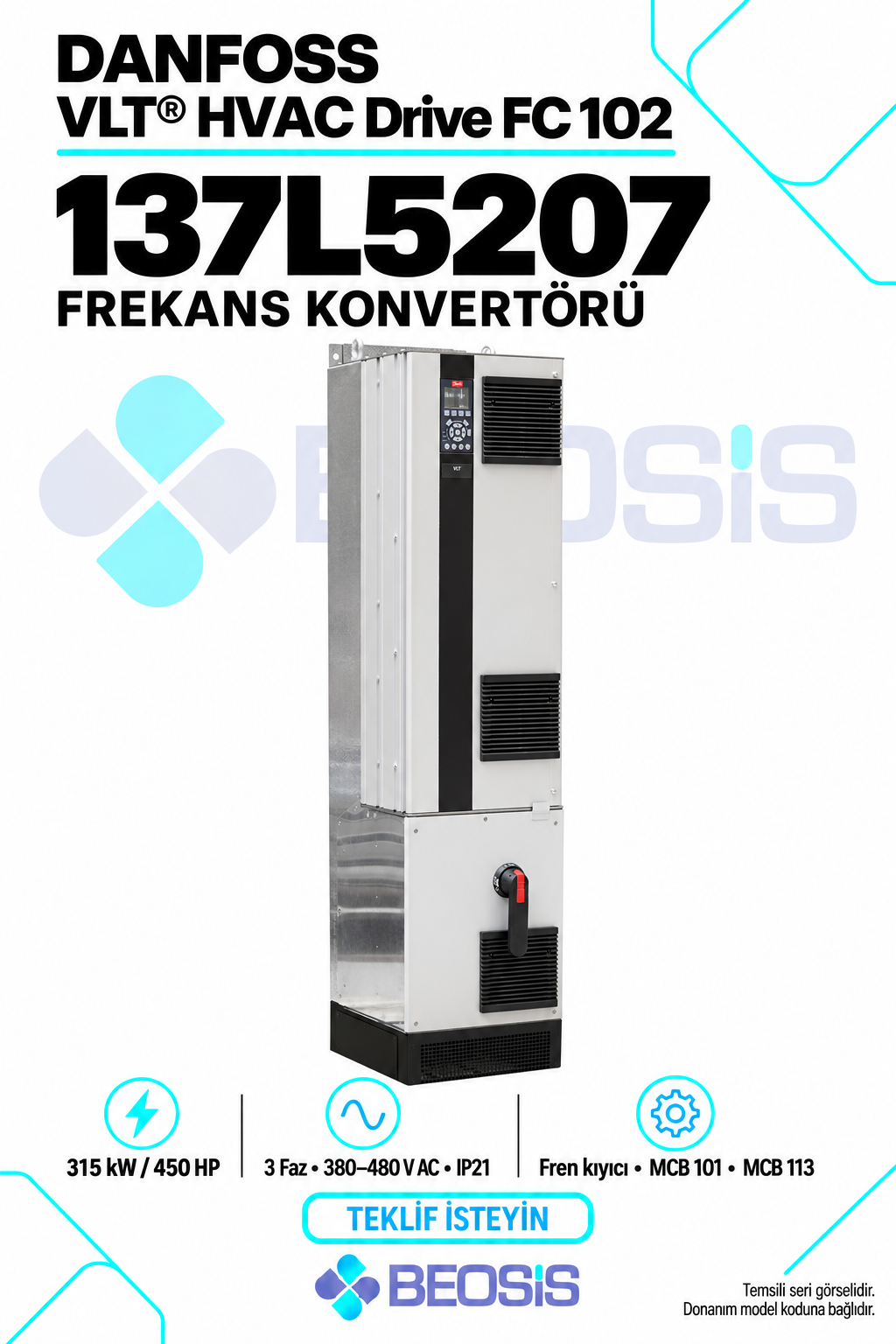

Teknik kaynak: Danfoss 137L5207 resmi ürün sayfası. Görsel, üreticinin ilgili gövdeye ait temsili seri fotoğrafı esas alınarak hazırlanmıştır.
