Danfoss 137L1925 VACON NXP 30 kW LO 380–500 V IP21 Alfanümerik Panelli Motor Hız Kontrol Cihazı
Bu ürün için info@beosis.com.tr adresine e-posta göndererek teklif talebinde bulunabilirsiniz. Ürün kodu: 137L1925.
Danfoss 137L1925 – VACON NXP 30 kW LO / 22 kW HO – FR06 – Dahili fren kıyıcı
Danfoss 137L1925, VACON NXP hava soğutmalı sürücü ailesinde 30 kW LO / 22 kW HO güç değerleri, 61 A tip akımı ve 380–500 V AC besleme ile listelenir. FR06 kasa, IP21 / NEMA 1 muhafaza ve alfanümerik panel bu konfigürasyonun özellikleridir. Tam tip kodu NXP00615-A2H1SSV-A1A200E300 şeklindedir. Kart yuvalarının teslimat içeriği aşağıda ayrı ayrı belirtilmiştir.
Teknik özellikler ve ürün bilgileri
| Marka | Danfoss |
|---|---|
| Ürün kodu | 137L1925 |
| Seri | VACON® NXP Air Cooled |
| Tam tip kodu | NXP00615-A2H1SSV-A1A200E300 |
| Üretici güç değeri | 30 kW LO |
| Yüksek aşırı yük güç değeri | 22 kW HO |
| Besleme gerilimi | 380–500 V AC |
| Tip kodundaki akım sınıfı | 61 A |
| Sürekli akım (üretici NO alanı) | 61 A |
| Sürekli akım (HO) | 46 A |
| Koruma sınıfı | IP21 / NEMA 1 |
| Kasa | FR06 |
| Boyutlar (G × Y × D) | 195 × 557 × 237 mm |
| Kontrol paneli | A — alfanümerik panel |
| Soğutma | Standart hava soğutmalı |
| Güç devresi | 6 darbeli, şok bobinli |
| EMC kodu | H — IEC 61800-3 |
| Fren kıyıcı | Dahili fren kıyıcı |
| Kart yapısı | Doğrudan bağlantı / vernikli kartlar |
| Yazılım ailesi | NXP sistem yazılımı |
| Özel uygulama / parametre seti | Özel uygulama yok / özel parametre seti yok |
| Varsayılan motor frekansı | 50 Hz |
| A yuvası | OPT-A1: 6 dijital giriş, 1 dijital çıkış, 2 analog giriş, 1 analog çıkış, +10 V referans, +24 V |
| B yuvası | OPT-A2: 2 röle çıkışı (NO/NC) |
| C yuvası | Kart yok (00) |
| D yuvası | OPT-E3: PROFIBUS DP haberleşmesi |
| E yuvası | Kart yok (00) |
| EAN | 5715253489759 |
| Net ağırlık | 18,5 kg |
| Brüt ağırlık | 19,5 kg |
Güç ve akım seçimi
Bu ürünün düşük aşırı yük (LO) güç değeri 30 kW, yüksek aşırı yük (HO) güç değeri 22 kW olarak belirtilir. Motor etiketi akımı, yükün kalkış ve çalışma karakteristiği, ortam koşulları ve çalışma çevrimi birlikte değerlendirilmelidir. Tablodaki tip kodu akımı ile sürekli NO/HO alanları üretici tarafından ayrı başlıklarla verildiğinden seçimde bu ayrım korunmalıdır.
Panel ve giriş-çıkış konfigürasyonu
Alfanümerik panel bulunur. A yuvası: OPT-A1: 6 dijital giriş, 1 dijital çıkış, 2 analog giriş, 1 analog çıkış, +10 V referans, +24 V. B yuvası: OPT-A2: 2 röle çıkışı (NO/NC). C yuvası: Kart yok (00). D yuvası: OPT-E3: PROFIBUS DP haberleşmesi. E yuvası: Kart yok (00). Sinyal tipleri, terminal beslemeleri ve giriş-çıkış sınırları ilgili kart kılavuzlarıyla eşleştirilmelidir.
Haberleşme seçenekleri
D yuvasında OPT-E3: PROFIBUS DP haberleşmesi bulunur. PLC projesi, cihaz tanımı, ağ adresi ve sürücü yazılımı birlikte kontrol edilmelidir. Kartların aynı sürücüde bulunması, aynı anda kullanılacak kontrol kaynaklarının kendiliğinden yapılandırıldığı anlamına gelmez.
Frenleme konfigürasyonu
Bu tip kodunda entegre fren kıyıcı bulunur. Harici fren direncinin ürünle birlikte verildiği belirtilmediğinden direnç dahil kabul edilmemelidir. Gerekli frenleme çözümü; duruş süresi, çevrim ve yükün geri beslediği enerji dikkate alınarak seçilir.
Montaj, muhafaza ve EMC
FR06 kasa IP21 / NEMA 1 olarak listelenir. Üretici boyut alanı 195 × 557 × 237 mm verir. EMC H konfigürasyonu uygun şebeke, kablolama ve kurulum koşullarıyla birlikte değerlendirilir. Kartların vernikli olması muhafazanın IP sınıfını değiştirmez.
Beosis Store teklif desteği
Teklif talebinize 137L1925 kodunu, adedi, motor etiketi fotoğrafını ve uygulama bilgisini ekleyin. Mevcut sürücü değişimi için tam tip kodunun paylaşılması panel, kart, kasa ve frenleme seçeneklerinin doğru eşleştirilmesini kolaylaştırır. Fiyat ve tedarik süresi talebinize göre iletilir.
Sık sorulan sorular
Panel tipi nedir?
Alfanümerik panel (A).
Koruma sınıfı nedir?
IP21 / NEMA 1.
Haberleşme kartı var mı?
D yuvası: OPT-E3: PROFIBUS DP haberleşmesi.
Fren kıyıcı var mı?
Evet, entegre fren kıyıcı bulunur; haricî fren direnci ayrıca seçilir.
Nasıl teklif istenir?
137L1925 kodu, adet, mevcut cihaz etiketi ve uygulama bilgilerini info@beosis.com.tr adresine gönderin.
Beosis Store’dan teklif isteyin
Güncel fiyat, tedarik süresi ve talep ettiğiniz adet için 137L1925 teklif talebi gönderin. Ürün ve kurulum bilgilerinizi eklemeniz doğru aksesuarın belirlenmesini kolaylaştırır.

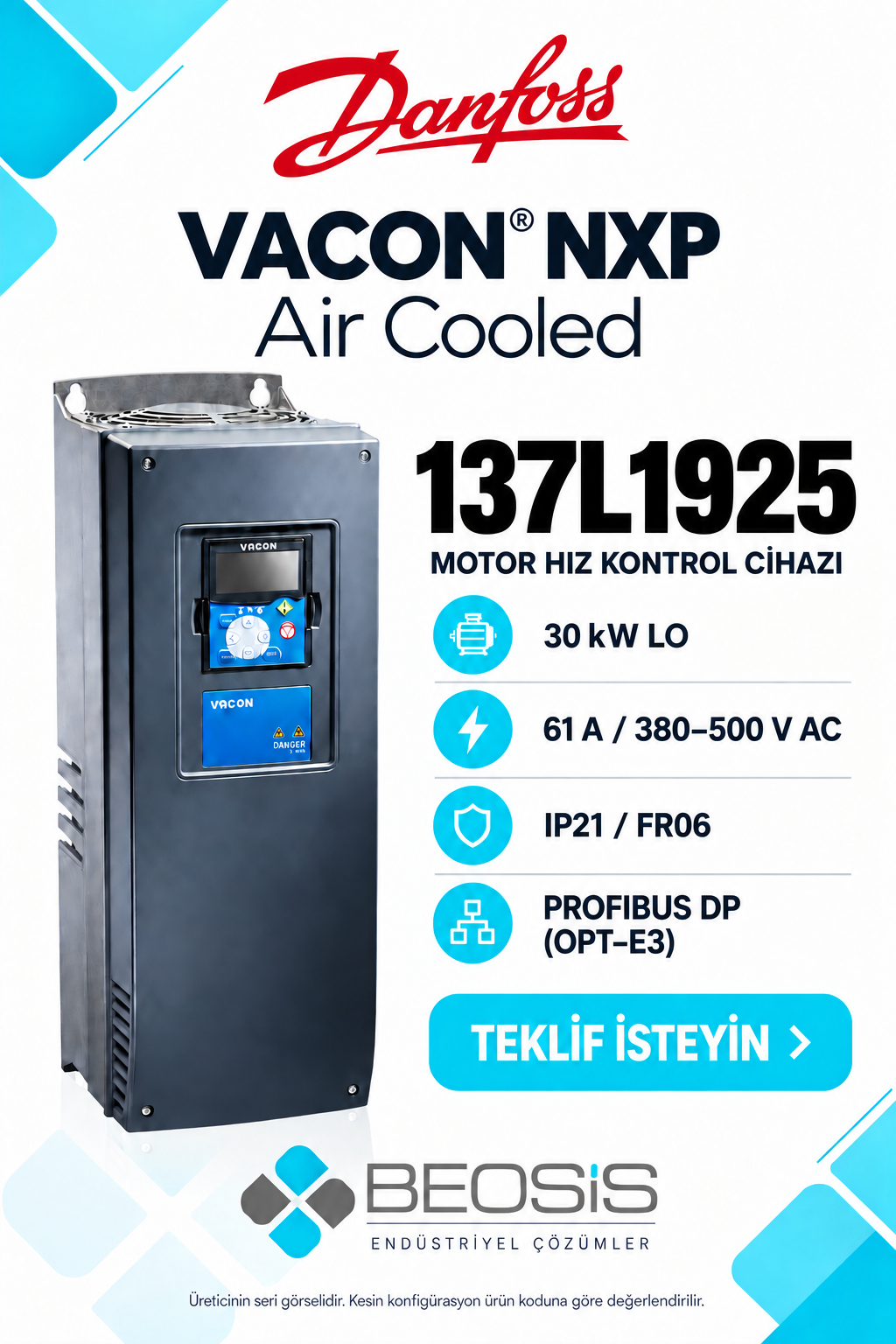

Teknik kaynak: Danfoss 137L1925 resmi ürün sayfası · VACON NXP and VACON NXC Selection Guide · VACON® NXS NXP Air-cooled OG · VACON® NX IO Boards User Manual. Görsel, üreticinin ilgili kasa için kullandığı seri fotoğrafıdır. Kesin panel, muhafaza ve kart seçenekleri tam sipariş koduna göre belirlenir.
