Danfoss 137G8590 VACON NXP 160 kW LO 380–500 V Montaj Braketli Motor Hız Kontrol Cihazı
Bu ürün için info@beosis.com.tr adresine e-posta göndererek teklif talebinde bulunabilirsiniz. Ürün kodu: 137G8590.
Danfoss 137G8590 – VACON NXP 160 kW LO – FR09 – Montaj braketli
Danfoss 137G8590, VACON NXP ailesinde 160 kW LO / 132 kW HO güç değerleri ve 300 A akım sınıfıyla listelenir. Tam tip kodu NXP03005-ATH1STG-A1A2000000 şeklindedir. T konfigürasyonu montaj braketli mekanik yapıyı belirtir. Alfanümerik panel, dahili fren kıyıcı ve A1/A2 kartları ürün kodunda yer alır.
Teknik özellikler ve ürün bilgileri
| Marka | Danfoss |
|---|---|
| Ürün kodu | 137G8590 |
| Seri | VACON® NXP Air Cooled |
| Tam tip kodu | NXP03005-ATH1STG-A1A2000000 |
| Düşük aşırı yük gücü | 160 kW LO |
| Yüksek aşırı yük gücü | 132 kW HO |
| Besleme gerilim sınıfı | 380–500 V AC |
| Tip kodundaki akım | 300 A |
| Sürekli akım (NO) | 300 A |
| Sürekli akım (HO) | 245 A |
| Muhafaza / montaj konfigürasyonu | Montaj braketi (T); sayısal IP sınıfı belirtilmez |
| Kasa | FR09 |
| Boyutlar (G × Y × D) | 480 × 1150 × 362 mm |
| Kontrol paneli | A — alfanümerik panel |
| Mekanik modifikasyon | T — montaj braketi |
| Güç devresi konfigürasyonu | S — 6 darbeli, şok bobinli |
| EMC kodu | H — IEC 61800-3 |
| Fren kıyıcı | Dahili fren kıyıcı |
| Kontrol / kart yapısı | G — fiber bağlantı / vernikli PCB |
| A yuvası | OPT-A1: 6 DI, 1 DO, 2 AI, 1 AO, +10 V referans, +24 V |
| B yuvası | OPT-A2: 2 röle çıkışı (NO/NC) |
| C / D / E yuvaları | Kart yok (00 / 00 / 00) |
| Sistem yazılımı | NXP sistem yazılımı |
| Özel uygulama / parametre seti | Özel uygulama yok / özel parametre seti yok |
| Varsayılan motor frekansı | 50 Hz |
| EAN | 5715253349435 |
| Net ağırlık | 146 kg |
| Brüt ağırlık | 147 kg |
Tam tip koduna göre ürün seçimi
Bu ürün, muhafaza ve mekanik modifikasyon alanlarında T montaj braketi seçeneğiyle listelenir. Ürün sayfasında bu seçeneğe sayısal bir IP koruma sınıfı atanmadığından IP21, IP54 veya IP00 değeri varsayılmamalıdır. Montaj ve pano koruma çözümü ilgili çizim ve sistem tasarımıyla doğrulanır.
Güç ve akım eşleştirmesi
Danfoss 160 kW LO ve 132 kW HO güç değerlerini ayrı verir. Tip kodundaki akım 300 A, sürekli NO alanı 300 A ve sürekli HO alanı 245 A’dır. Motor etiketi, yük çevrimi, ortam koşulları ve mevcut güç devresi birlikte değerlendirilmelidir.
Kontrol ünitesi ve kartlar
G — fiber bağlantı / vernikli PCB. Alfanümerik panel ve A1/A2 giriş-çıkış kartları bulunur. C, D ve E yuvalarında kart yoktur; istenen saha haberleşmesi opsiyonu ayrıca belirlenir.
Frenleme konfigürasyonu
Bu sipariş kodunda dahili fren kıyıcı bulunur. Haricî fren direnci dahil kabul edilmemelidir. Direnç seçimi ve frenleme çevrimi; duruş süresi, yükün geri beslediği enerji ve sürücünün ilgili sınırlarıyla birlikte kontrol edilir.
Montaj ve EMC
FR09 kasa için ürün sayfasındaki boyutlar 480 × 1150 × 362 mm’dir. Montaj braketinin yerleşimi, mekanik taşıma koşulları ve temas koruması sistem projesinde belirlenir. EMC H konfigürasyonunun performansı üretici kurulum şartları ve uygun kablolama ile birlikte değerlendirilir.
Teklif ve yedek parça eşleştirmesi
137G8590 ürün kodunu, adedi, mevcut cihaz etiketini ve tam sistem bilgilerini info@beosis.com.tr adresine gönderin. Fiyat, bulunabilirlik ve teslim süresi talebe göre iletilir.
Sık sorulan sorular
Bu kodun ayırt edici özelliği nedir?
T muhafaza ve mekanik modifikasyon: montaj braketli yapı.
Muhafaza sınıfı nedir?
Montaj braketi (T); sayısal IP sınıfı belirtilmez.
Fren kıyıcı dahil mi?
Evet. Haricî fren direnci ayrıca seçilir.
Haberleşme kartı dahil mi?
C, D ve E yuvaları kartsızdır. Uygun haberleşme opsiyonu ayrıca belirlenir.
Teklif nasıl istenir?
137G8590 ürün kodu, adet ve mevcut cihaz bilgilerini info@beosis.com.tr adresine iletin.
Beosis Store’dan teklif isteyin
Güncel fiyat, tedarik süresi ve talep ettiğiniz adet için 137G8590 teklif talebi gönderin. Ürün ve kurulum bilgilerinizi eklemeniz doğru aksesuarın belirlenmesini kolaylaştırır.

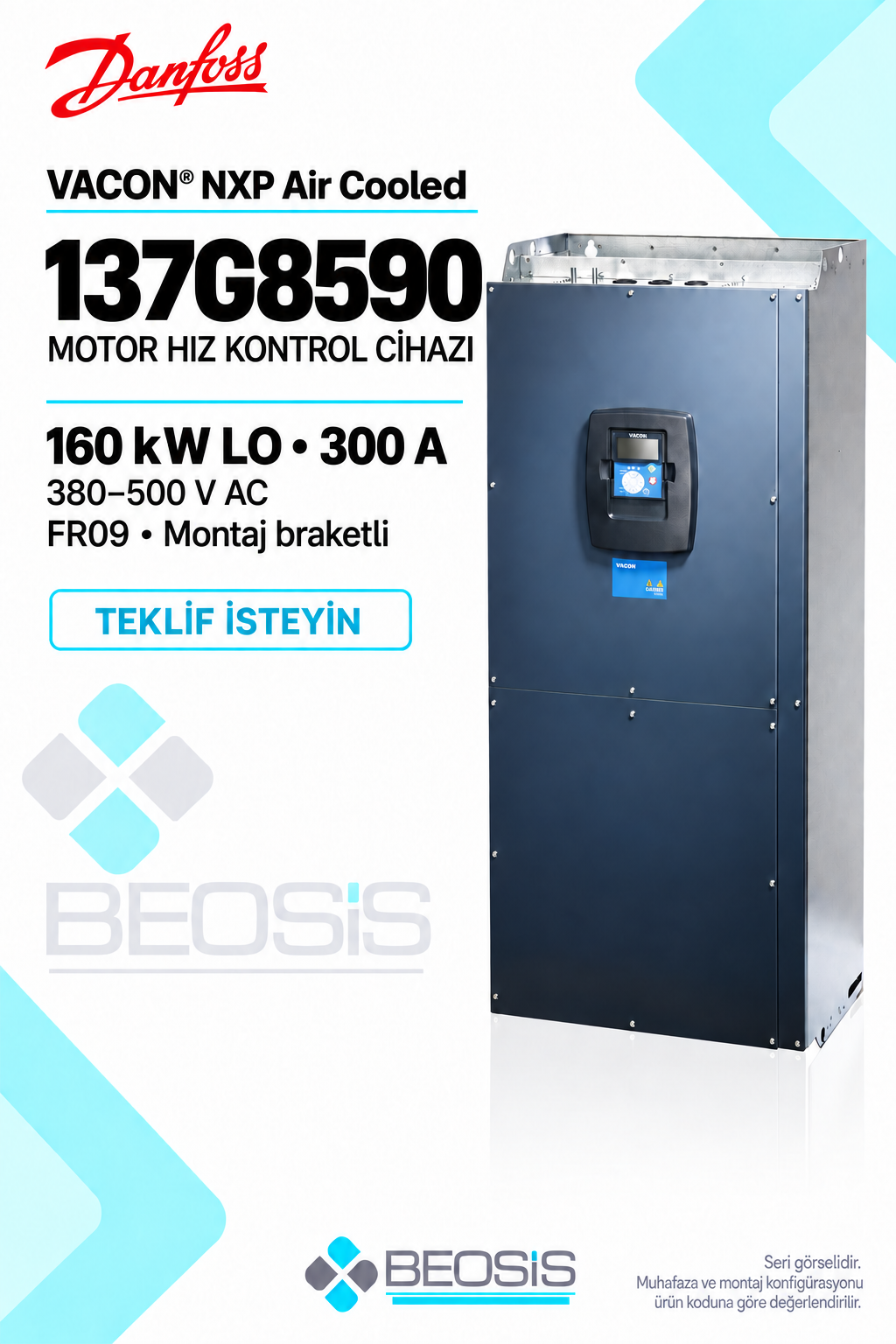

Teknik kaynak: Danfoss 137G8590 resmi ürün sayfası · VACON NXP and VACON NXC Selection Guide · VACON® NX IO Boards User Manual. Görsel, üreticinin bu ürün sayfasına bağladığı FR09 seri fotoğrafı esas alınarak hazırlanmıştır. Kesin muhafaza, montaj ve kontrol konfigürasyonu tam ürün koduna göre değerlendirilir.
