Danfoss 137G2400 VACON NXC 250 kW LO 380–500 V IP21 Kabinli Motor Hız Kontrol Cihazı
Bu ürün için info@beosis.com.tr adresine e-posta göndererek teklif talebinde bulunabilirsiniz. Ürün kodu: 137G2400.
Danfoss 137G2400 – VACON NXC 250 kW LO / 200 kW HO – 460 A – FR10
Danfoss 137G2400, VACON NXC ailesinde kabinli frekans konvertörüdür. 380–500 V AC besleme, 250 kW LO / 200 kW HO güç değerleri, 460 A akım sınıfı ve IP21 / NEMA 1 koruma ile listelenir. FR10 diyot girişli, şok bobinli altı darbeli güç devresi; alfanümerik panel, A1/A3 kartları ve D yuvasında C3 PROFIBUS DP seçeneği bulunur. Tam sipariş kodu NXC04605-A2L0SSG-A1A300C300+FL22+GNEA+GNUA şeklindedir.
Teknik özellikler ve ürün bilgileri
| Marka | Danfoss |
|---|---|
| Ürün kodu | 137G2400 |
| Seri | VACON® NXC kabinli sürücü |
| Tam tip kodu | NXC04605-A2L0SSG-A1A300C300+FL22+GNEA+GNUA |
| Düşük / yüksek aşırı yük gücü | 250 kW LO / 200 kW HO |
| Besleme gerilimi | 380–500 V AC |
| Tip kodu / sürekli NO akımı | 460 A / 460 A |
| Sürekli HO akımı | 385 A |
| Koruma sınıfı | IP21 / NEMA 1 |
| Kasa | FR10 — diyot giriş ünitesi |
| Boyutlar (G × Y × D) | 606 × 2275 × 605 mm |
| Güç devresi | Standart 6 darbeli, şok bobinli |
| EMC | L — IEC 61800-3, ikinci ortam |
| Panel | A — alfanümerik ekran |
| Fren kıyıcı | Bulunmaz |
| Kart yapısı | G — fiber bağlantı, vernikli PCB |
| A yuvası | OPT-A1: 6 DI, 1 DO, 2 AI, 1 AO, +10 V, +24 V |
| B yuvası | OPT-A3: 1 RO (NO/NC), 1 RO (NC), termistör |
| C / E yuvaları | Kart yok |
| D yuvası | OPT-C3: PROFIBUS DP; üretici yedek parça seçeneği olarak listeler |
| Firmware alanı | No System firmware (+F0000) — teslimat yazılımı teyit edilmelidir |
| Özel uygulama | Özel uygulama yok |
| Varsayılan frekans | 50 Hz |
| Giriş kontaktörü / AFE devre kesici | Opsiyon yok (NONE) |
| Çıkış filtresi / ortak mod şoku | Opsiyon yok (NONE) |
| Acil durdurma / kabin ısıtıcısı | Opsiyon yok (NONE) |
| EAN | 5715253283524 |
| Net ağırlık | 403 kg |
| Brüt ağırlık | 404 kg |
Kabinli sürücü ve güç devresi
NXC, pano tipi uygulamalar için kabinli sürücü ailesidir. Bu tam konfigürasyon standart altı darbeli, şok bobinli ve diyot girişli olarak listelenir. Rejeneratif veya düşük harmonikli aktif giriş ünitesi bulunduğu varsayılmamalıdır.
Güç ve motor eşleştirmesi
LO ve HO çalışma sınıfları üretici tarafından ayrı verilir: 250 kW / 460 A ve 200 kW / 385 A. Motor etiketi, yükün kalkış karakteristiği, çevrim, ortam sıcaklığı ve kabin havalandırması birlikte değerlendirilir.
Giriş-çıkış ve PROFIBUS DP
A1 kartı dijital/analog giriş-çıkışları, A3 kartı röle çıkışlarını ve termistör girişini sağlar. D yuvasında OPT-C3 PROFIBUS DP bulunur; üretici kartı yedek parça seçeneği olarak listeler. PLC projesi, ağ parametreleri ve yazılım uyumu değişimden önce kontrol edilir.
Yazılım ve teslimat kapsamı
Üretici kaydındaki Firmware alanı No System firmware (+F0000) değerindedir. Teslim edilecek ünitenin sistem yazılımı ve uygulaması teklif kapsamında açıkça belirlenmelidir. Ürün sayfasında bulunmayan yazılım veya kabin opsiyonları standart teslimat olarak kabul edilmemelidir.
Kabin opsiyonları ve frenleme
Bu kodda fren kıyıcı bulunmaz. Giriş kontaktörü, AFE devre kesici, çıkış filtresi, ortak mod şoku, acil durdurma seçeneği, kabin ısıtıcısı ve kabin aydınlatması alanları NONE olarak listelenir. Projede gereken ilave elemanlar ayrıca belirlenir.
Montaj ve teklif hazırlığı
606 × 2275 × 605 mm kabin ölçüsü, giriş/çıkış kabloları, servis alanı ve soğutma boşluklarıyla birlikte değerlendirilir. Mevcut sürücü değişimi için ürün etiketini, tam tip kodunu, adet ve pano şartlarını info@beosis.com.tr adresine iletin.
Sık sorulan sorular
Bu ürün kabinli mi?
Evet, VACON NXC kabinli sürücü ailesindedir; IP21 / NEMA 1 olarak listelenir.
PROFIBUS kartı var mı?
Evet, D yuvasında OPT-C3 PROFIBUS DP bulunur.
Fren kıyıcı dahil mi?
Hayır. Gerekli frenleme çözümü uygulamaya göre ayrıca değerlendirilir.
Yazılım teslimatı nasıl belirlenir?
Üretici Firmware alanı No System firmware değerindedir; sistem yazılımı ve uygulama teslimatı teklif aşamasında teyit edilir.
Nasıl teklif istenir?
137G2400 ürün kodunu, adedi ve uygulama bilgilerini info@beosis.com.tr adresine gönderin.
Beosis Store’dan teklif isteyin
Güncel fiyat, tedarik süresi ve talep ettiğiniz adet için 137G2400 teklif talebi gönderin. Ürün ve kurulum bilgilerinizi eklemeniz doğru aksesuarın belirlenmesini kolaylaştırır.

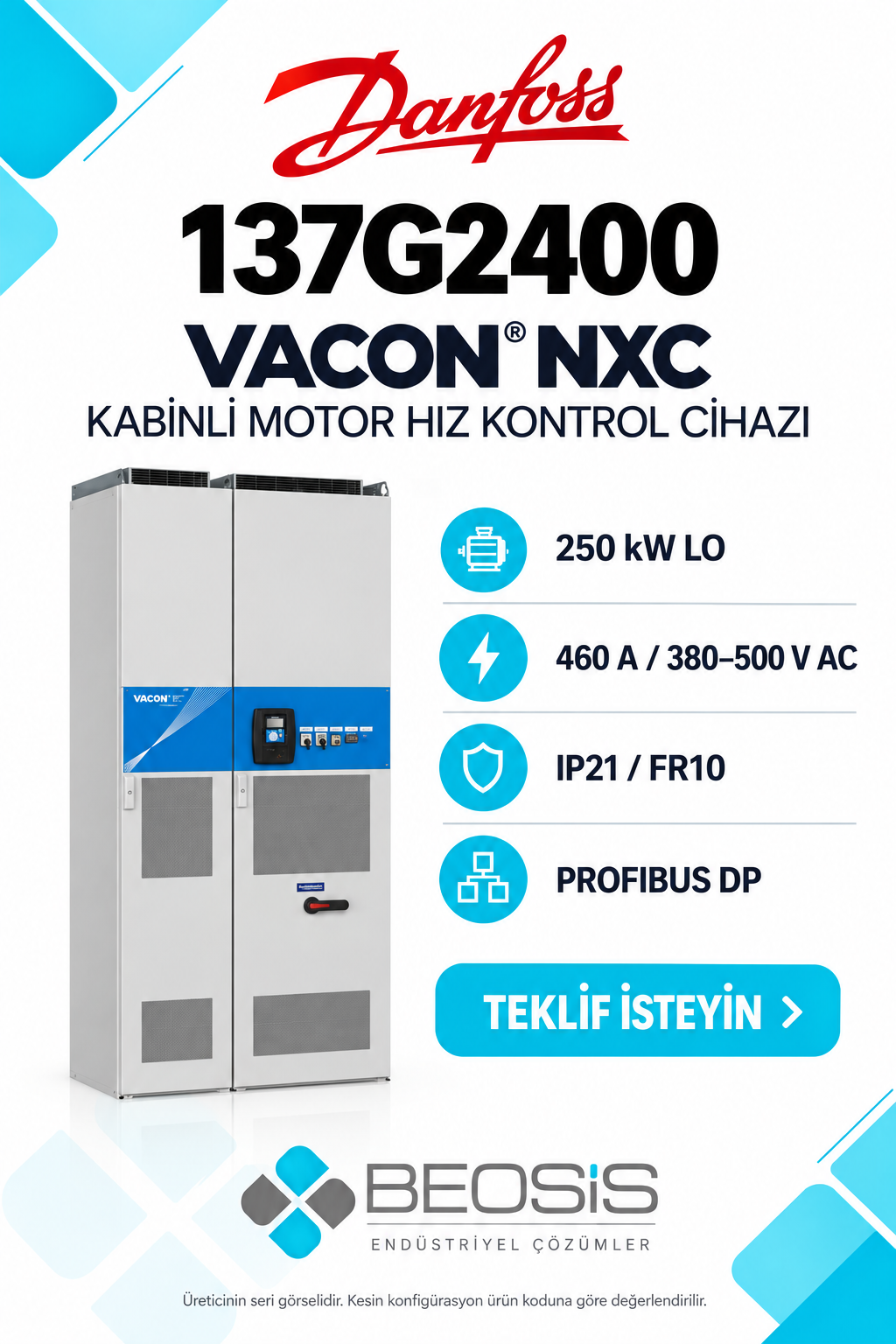

Teknik kaynak: Danfoss 137G2400 resmi ürün sayfası · VACON NXP and VACON NXC Selection Guide · VACON NXP and VACON NXC Selection Guide - US English. Görsel, üreticinin bu sayfaya bağladığı kabinli seri fotoğrafıdır. Kesin kabin elemanları ve teslimat kapsamı tam sipariş koduna göre belirlenir.
