Danfoss 137G1212 VACON NXI 4 kW LO 465–800 V DC IP21 DC İnverter Ünitesi
Bu ürün için info@beosis.com.tr adresine e-posta göndererek teklif talebinde bulunabilirsiniz. Ürün kodu: 137G1212.
Danfoss 137G1212 – VACON NXI 4 kW LO – 9 A – FR04
Danfoss 137G1212, VACON NXI ailesinde ortak DC baradan beslenen bir motor inverter ünitesidir. 465–800 V DC gerilim aralığı, 9 A akım sınıfı ve FR04 kasa ile listelenir. Üretici güç değerleri 4 kW LO ve 3 kW HO’dır. Tam konfigürasyon NXI00095-A2T0CSV-A1A30000C5 olup IP21 / NEMA 1 güç ünitesi, alfanümerik panel ve aşağıdaki opsiyon kartlarını içerir.
Teknik özellikler ve ürün bilgileri
| Marka | Danfoss |
|---|---|
| Ürün kodu | 137G1212 |
| Seri | VACON® NXI Inverter Unit |
| Tam tip kodu | NXI00095-A2T0CSV-A1A30000C5 |
| Ünite tipi | Ortak DC bara için motor inverter ünitesi |
| DC besleme gerilimi | 465–800 V DC |
| Üreticinin eşdeğer AC gerilim sınıfı | 380–500 V AC; inverter girişine doğrudan AC besleme anlamına gelmez |
| Tip kodundaki akım | 9 A |
| Sürekli akım (NO) | 9 A |
| Sürekli akım (HO) | 7,6 A |
| Ürün sayfasındaki düşük aşırı yük gücü | 4 kW LO |
| Ürün sayfasındaki yüksek aşırı yük gücü | 3 kW HO |
| Güç ünitesi koruma sınıfı | IP21 / NEMA 1 |
| Kasa | FR04 |
| Boyutlar (G × Y × D) | 128 × 327 × 190 mm |
| Kontrol paneli | A tipi alfanümerik panel |
| Soğutma | Standart hava soğutmalı |
| Şarj devresi | INU, entegre şarj devresi (C) |
| Fren kıyıcı | Bulunmaz (0) |
| EMC sınıfı | T — IEC 61800-3, IT şebekeleri |
| Kart / kontrol ünitesi yapısı | Doğrudan bağlantı, vernikli kartlar |
| A yuvası | OPT-A1: 6 DI, 1 DO, 2 AI, 1 AO, +10 V referans, +24 V |
| B yuvası | OPT-A3: 2 röle çıkışı ve termistör girişi |
| C / D yuvaları | Kart yok (00 / 00) |
| E yuvası | OPT-C5: PROFIBUS DP, Sub-D9; üretici tarafından yedek parça olarak listelenir |
| Sistem yazılımı | NXP sistem yazılımı |
| Özel uygulama / parametre seti | Özel uygulama yok / özel parametre seti yok |
| Varsayılan motor frekansı | 50 Hz |
| Yaşam döngüsü | Üretici bu ürün kodunu discontinued olarak listeler |
| EAN | 5715253271347 |
| Net ağırlık | 5 kg |
| Brüt ağırlık | 6 kg |
Ortak DC bara sisteminde kullanım
NXI, ortak DC bara sisteminin inverter bölümüdür; tek başına AC şebeke girişli bir sürücü olarak değerlendirilmemelidir. Ürün sayfasındaki 380–500 V AC ifadesi gerilim sınıfını tanımlar; bu ünitenin DC besleme aralığı 465–800 V DC’dir. Doğrultucu veya aktif besleme ünitesi ve diğer DC sistem bileşenleri proje kapsamında ayrı değerlendirilir.
Güç, akım ve motor eşleştirmesi
Üretici 4 kW LO ve 3 kW HO güç değerlerini ayrı verir. Sürekli akım NO için 9 A, HO için 7,6 A’dır. Motor etiketi, uygulamanın aşırı yük ihtiyacı, çalışma çevrimi ve ortam koşulları seçimde birlikte değerlendirilir.
Şarj devresi ve frenleme
C konfigürasyonunda entegre şarj devresi bulunur. Ortak DC baranın besleme ve koruma elemanları sistem tasarımıyla birlikte belirlenir. Bu tip kodunda fren kıyıcı bulunmaz. Frenleme enerjisinin yönetimi ortak DC sisteminin mimarisiyle birlikte belirlenir.
Kontrol ve haberleşme konfigürasyonu
A yuvasındaki OPT-A1 dijital ve analog giriş-çıkışları sağlar. B yuvasında OPT-A3: 2 röle çıkışı ve termistör girişi yer alır. C ve D yuvaları kartsızdır. E yuvasında Sub-D9 bağlantılı OPT-C5 PROFIBUS DP kartı bulunur. Bu kart üretici kaydında yedek parça seçeneği olarak belirtilir; değişim ve ağ uyumluluğu teklif aşamasında değerlendirilir.
Kasa ve montaj koşulları
FR04 kasa için ürün sayfasındaki boyutlar 128 × 327 × 190 mm’dir. Güç ünitesinin koruma sınıfı IP21 / NEMA 1 olarak listelenir. Doğrudan bağlantı, vernikli kartlar. Hava akışı, soğutma boşlukları, pano yerleşimi ve bağlantılar ilgili NXI işletme kılavuzuna göre planlanmalıdır.
Tedarik ve mevcut cihaz değişimi
Danfoss bu tam ürün kodunu discontinued olarak işaretler. Teklif, mevcut ürünün bulunabilirliği veya uygun değişim çözümü üzerinden hazırlanır. Tam tip kodu, kart yapısı ve yazılım bilgileri eşleştirilmeden birebir değişim kabul edilmemelidir.
Sık sorulan sorular
Doğrudan AC şebekeye bağlanan sürücü mü?
Hayır. Bu NXI ünitesi ortak DC baradan 465–800 V DC ile beslenen inverter bölümüdür.
Şarj devresi dahil mi?
Evet, C kodu entegre şarj devresini belirtir.
Fren kıyıcı dahil mi?
Hayır, ürün kodunda fren kıyıcı seçeneği 0’dır.
PROFIBUS kartı var mı?
Evet, E yuvasında OPT-C5 PROFIBUS DP Sub-D9 seçeneği listelenir.
Teklif için hangi bilgiler gerekir?
137G1212 ürün kodu, adet, motor etiketi, mevcut inverterin tam kodu ve DC sistem bilgilerinizi info@beosis.com.tr adresine iletin.
Beosis Store’dan teklif isteyin
Güncel fiyat, tedarik süresi ve talep ettiğiniz adet için 137G1212 teklif talebi gönderin. Ürün ve kurulum bilgilerinizi eklemeniz doğru aksesuarın belirlenmesini kolaylaştırır.

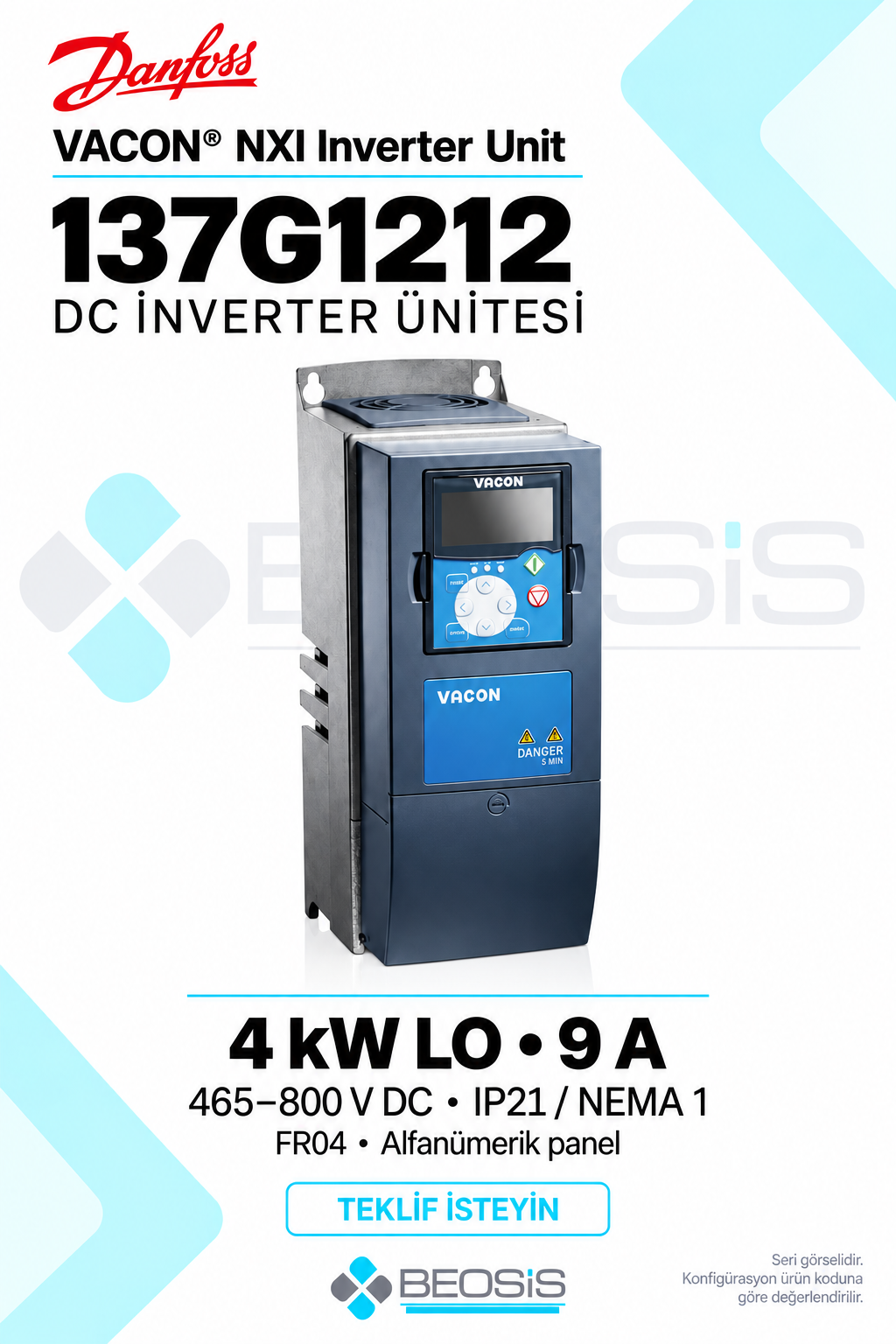

Teknik kaynak: Danfoss 137G1212 resmi ürün sayfası · VACON NXP Common DC Bus Selection Guide · VACON® NXI Inverters FI4-FI8 Operating Guide · VACON® NX IO Boards User Manual. Görsel, üreticinin bu ürün sayfasına bağladığı FR04 kasa seri fotoğrafı esas alınarak hazırlanmıştır. Kesin panel ve kart konfigürasyonu tam ürün koduna göre değerlendirilir.
