Danfoss 137G1210 VACON NXI 250 kW LO 640–1100 V DC IP00 DC İnverter Ünitesi
Bu ürün için info@beosis.com.tr adresine e-posta göndererek teklif talebinde bulunabilirsiniz. Ürün kodu: 137G1210.
Danfoss 137G1210 – VACON NXI 250 kW LO – 261 A – FI10
Danfoss 137G1210, VACON NXI ailesinde ortak DC baradan beslenen bir motor inverter ünitesidir. 640–1100 V DC gerilim aralığı, 261 A akım sınıfı ve FI10 kasa ile listelenir. Üretici güç değerleri 250 kW LO ve 200 kW HO’dır. Tam konfigürasyon NXI02616-A0T0ISO-A1A30000C5 olup IP00 güç ünitesi, alfanümerik panel ve aşağıdaki opsiyon kartlarını içerir.
Teknik özellikler ve ürün bilgileri
| Marka | Danfoss |
|---|---|
| Ürün kodu | 137G1210 |
| Seri | VACON® NXI Inverter Unit |
| Tam tip kodu | NXI02616-A0T0ISO-A1A30000C5 |
| Ünite tipi | Ortak DC bara için motor inverter ünitesi |
| DC besleme gerilimi | 640–1100 V DC |
| Üreticinin eşdeğer AC gerilim sınıfı | 525–690 V AC; inverter girişine doğrudan AC besleme anlamına gelmez |
| Tip kodundaki akım | 261 A |
| Sürekli akım (NO) | 261 A |
| Sürekli akım (HO) | 208 A |
| Ürün sayfasındaki düşük aşırı yük gücü | 250 kW LO |
| Ürün sayfasındaki yüksek aşırı yük gücü | 200 kW HO |
| Güç ünitesi koruma sınıfı | IP00 |
| Kasa | FI10 |
| Boyutlar (G × Y × D) | 239 × 1030 × 552 mm |
| Kontrol paneli | A tipi alfanümerik panel |
| Soğutma | Standart hava soğutmalı |
| Şarj devresi | INU, şarj devresi bulunmaz (I) |
| Fren kıyıcı | Bulunmaz (0) |
| EMC sınıfı | T — IEC 61800-3, IT şebekeleri |
| Kart / kontrol ünitesi yapısı | IP54 kontrol ünitesi, vernikli kartlar ve fiber bağlantı |
| A yuvası | OPT-A1: 6 DI, 1 DO, 2 AI, 1 AO, +10 V referans, +24 V |
| B yuvası | OPT-A3: 2 röle çıkışı ve termistör girişi |
| C / D yuvaları | Kart yok (00 / 00) |
| E yuvası | OPT-C5: PROFIBUS DP, Sub-D9; üretici tarafından yedek parça olarak listelenir |
| Sistem yazılımı | NXP sistem yazılımı |
| Özel uygulama / parametre seti | Özel uygulama yok / özel parametre seti yok |
| Varsayılan motor frekansı | 50 Hz |
| Yaşam döngüsü | Üretici bu ürün kodunu discontinued olarak listeler |
| EAN | 5715253271323 |
| Net ağırlık | 97 kg |
| Brüt ağırlık | 98 kg |
Ortak DC bara sisteminde kullanım
NXI, ortak DC bara sisteminin inverter bölümüdür; tek başına AC şebeke girişli bir sürücü olarak değerlendirilmemelidir. Ürün sayfasındaki 525–690 V AC ifadesi gerilim sınıfını tanımlar; bu ünitenin DC besleme aralığı 640–1100 V DC’dir. Doğrultucu veya aktif besleme ünitesi ve diğer DC sistem bileşenleri proje kapsamında ayrı değerlendirilir.
Güç, akım ve motor eşleştirmesi
Üretici 250 kW LO ve 200 kW HO güç değerlerini ayrı verir. Sürekli akım NO için 261 A, HO için 208 A’dır. Motor etiketi, uygulamanın aşırı yük ihtiyacı, çalışma çevrimi ve ortam koşulları seçimde birlikte değerlendirilir.
Şarj devresi ve frenleme
I konfigürasyonunda şarj devresi bulunmaz. DC bara ön şarjı, bağlantı sıralaması, koruma ve besleme çözümü sistemin geri kalanıyla birlikte tasarlanmalıdır. Bu tip kodunda fren kıyıcı bulunmaz. Frenleme enerjisinin yönetimi ortak DC sisteminin mimarisiyle birlikte belirlenir.
Kontrol ve haberleşme konfigürasyonu
A yuvasındaki OPT-A1 dijital ve analog giriş-çıkışları sağlar. B yuvasında OPT-A3: 2 röle çıkışı ve termistör girişi yer alır. C ve D yuvaları kartsızdır. E yuvasında Sub-D9 bağlantılı OPT-C5 PROFIBUS DP kartı bulunur. Bu kart üretici kaydında yedek parça seçeneği olarak belirtilir; değişim ve ağ uyumluluğu teklif aşamasında değerlendirilir.
Kasa ve montaj koşulları
FI10 kasa için ürün sayfasındaki boyutlar 239 × 1030 × 552 mm’dir. Güç ünitesinin koruma sınıfı IP00 olarak listelenir. O kart modifikasyonundaki IP54 ifadesi kontrol ünitesine aittir; IP00 güç ünitesinin tamamını IP54 yapmaz. IP54 kontrol ünitesi, vernikli kartlar ve fiber bağlantı. Hava akışı, soğutma boşlukları, pano yerleşimi ve bağlantılar ilgili NXI işletme kılavuzuna göre planlanmalıdır.
Tedarik ve mevcut cihaz değişimi
Danfoss bu tam ürün kodunu discontinued olarak işaretler. Teklif, mevcut ürünün bulunabilirliği veya uygun değişim çözümü üzerinden hazırlanır. Tam tip kodu, kart yapısı ve yazılım bilgileri eşleştirilmeden birebir değişim kabul edilmemelidir.
Sık sorulan sorular
Doğrudan AC şebekeye bağlanan sürücü mü?
Hayır. Bu NXI ünitesi ortak DC baradan 640–1100 V DC ile beslenen inverter bölümüdür.
Şarj devresi dahil mi?
Hayır, I kodu şarj devresi bulunmadığını belirtir.
Fren kıyıcı dahil mi?
Hayır, ürün kodunda fren kıyıcı seçeneği 0’dır.
PROFIBUS kartı var mı?
Evet, E yuvasında OPT-C5 PROFIBUS DP Sub-D9 seçeneği listelenir.
Teklif için hangi bilgiler gerekir?
137G1210 ürün kodu, adet, motor etiketi, mevcut inverterin tam kodu ve DC sistem bilgilerinizi info@beosis.com.tr adresine iletin.
Beosis Store’dan teklif isteyin
Güncel fiyat, tedarik süresi ve talep ettiğiniz adet için 137G1210 teklif talebi gönderin. Ürün ve kurulum bilgilerinizi eklemeniz doğru aksesuarın belirlenmesini kolaylaştırır.

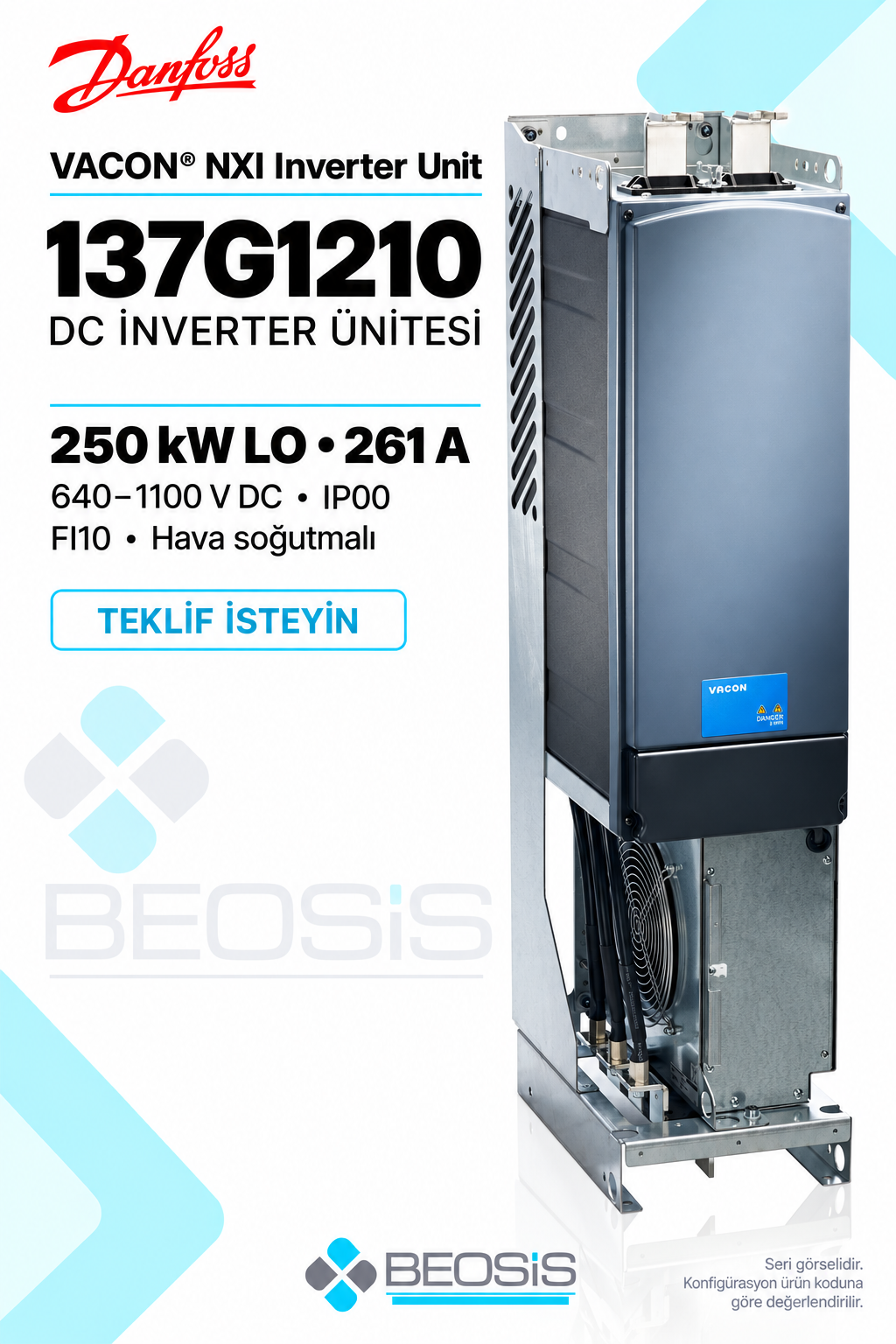

Teknik kaynak: Danfoss 137G1210 resmi ürün sayfası · VACON NXP Common DC Bus Selection Guide · Vacon NXI Inverters FI9 14 Operating Guide · VACON® NX IO Boards User Manual. Görsel, üreticinin bu ürün sayfasına bağladığı FI10 kasa seri fotoğrafı esas alınarak hazırlanmıştır. Kesin panel ve kart konfigürasyonu tam ürün koduna göre değerlendirilir.
