Danfoss 137G0463 VACON NXP 250 kW LO 380–500 V IP00 Yedek Sürücü Ünitesi
Bu ürün için info@beosis.com.tr adresine e-posta göndererek teklif talebinde bulunabilirsiniz. Ürün kodu: 137G0463.
Danfoss 137G0463 – VACON NXP 250 kW LO – FR10 – Yedek ünite
Danfoss 137G0463, VACON NXP ailesinde 250 kW LO / 250 kW HO güç değerleri ve 520 A akım sınıfıyla listelenir. Tam tip kodu NXP05205-A0N1HSO-A1A2000000 şeklindedir. Bu H konfigürasyonu, 6 darbeli şok bobinsiz ve DC bağlantılı yedek ünite olarak tanımlanır. Alfanümerik panel, dahili fren kıyıcı ve A1/A2 kartları ürün kodunda yer alır.
Teknik özellikler ve ürün bilgileri
| Marka | Danfoss |
|---|---|
| Ürün kodu | 137G0463 |
| Seri | VACON® NXP Air Cooled |
| Tam tip kodu | NXP05205-A0N1HSO-A1A2000000 |
| Düşük aşırı yük gücü | 250 kW LO |
| Yüksek aşırı yük gücü | 250 kW HO |
| Besleme gerilim sınıfı | 380–500 V AC |
| Tip kodundaki akım | 520 A |
| Sürekli akım (NO) | 520 A |
| Sürekli akım (HO) | 460 A |
| Muhafaza / montaj konfigürasyonu | IP00 güç ünitesi |
| Kasa | FR10 |
| Boyutlar (G × Y × D) | 500 × 1165 × 506 mm |
| Kontrol paneli | A — alfanümerik panel |
| Mekanik modifikasyon | S — standart hava soğutmalı |
| Güç devresi konfigürasyonu | H — 6 darbeli, şok bobinsiz, DC bağlantılı yedek ünite |
| EMC kodu | N — EMC koruması yok |
| Fren kıyıcı | Dahili fren kıyıcı |
| Kontrol / kart yapısı | O — IP54 kontrol ünitesi, vernikli kartlar, fiber bağlantı |
| A yuvası | OPT-A1: 6 DI, 1 DO, 2 AI, 1 AO, +10 V referans, +24 V |
| B yuvası | OPT-A2: 2 röle çıkışı (NO/NC) |
| C / D / E yuvaları | Kart yok (00 / 00 / 00) |
| Sistem yazılımı | NXP sistem yazılımı |
| Özel uygulama / parametre seti | Özel uygulama yok / özel parametre seti yok |
| Varsayılan motor frekansı | 50 Hz |
| EAN | 5715253263649 |
| Net ağırlık | 123 kg |
| Brüt ağırlık | 124 kg |
Tam tip koduna göre ürün seçimi
Bu ürünün H güç devresi kodu, üretici tarafından 6 darbeli, şok bobinsiz, DC bağlantılı yedek ünite olarak tanımlanır. Standart şok bobinli bir NXP konfigürasyonuyla aynı teslimat kapsamı kabul edilmemelidir. Mevcut sistemin şok bobini, güç bağlantıları ve yardımcı bileşenleri tam tip koduyla eşleştirilmelidir.
Güç ve akım eşleştirmesi
Danfoss 250 kW LO ve 250 kW HO güç değerlerini ayrı verir. Tip kodundaki akım 520 A, sürekli NO alanı 520 A ve sürekli HO alanı 460 A’dır. Motor etiketi, yük çevrimi, ortam koşulları ve mevcut güç devresi birlikte değerlendirilmelidir.
Kontrol ünitesi ve kartlar
O — IP54 kontrol ünitesi, vernikli kartlar, fiber bağlantı. IP54 ifadesi kontrol ünitesine aittir; IP00 güç ünitesinin tamamını IP54 yapmaz. Alfanümerik panel ve A1/A2 giriş-çıkış kartları bulunur. C, D ve E yuvalarında kart yoktur; istenen saha haberleşmesi opsiyonu ayrıca belirlenir.
Frenleme konfigürasyonu
Bu sipariş kodunda dahili fren kıyıcı bulunur. Haricî fren direnci dahil kabul edilmemelidir. Direnç seçimi ve frenleme çevrimi; duruş süresi, yükün geri beslediği enerji ve sürücünün ilgili sınırlarıyla birlikte kontrol edilir.
Montaj ve EMC
FR10 kasa için ürün sayfasındaki boyutlar 500 × 1165 × 506 mm’dir. IP00 güç ünitesi uygun pano muhafazası ve temas koruması içinde değerlendirilir. N kodu EMC koruması bulunmadığını belirtir; gereken EMC önlemleri sistem düzeyinde ayrıca planlanmalıdır.
Teklif ve yedek parça eşleştirmesi
137G0463 ürün kodunu, adedi, mevcut cihaz etiketini ve tam sistem bilgilerini info@beosis.com.tr adresine gönderin. Yedek ünite değişiminde şok bobini, DC bağlantısı ve kontrol ünitesi yapısının eşleşmesi özellikle kontrol edilir. Fiyat, bulunabilirlik ve teslim süresi talebe göre iletilir.
Sık sorulan sorular
Bu kodun ayırt edici özelliği nedir?
H güç devresi: 6 darbeli, şok bobinsiz, DC bağlantılı yedek ünite.
Muhafaza sınıfı nedir?
IP00 güç ünitesi. Kontrol ünitesinin IP54 değeri güç ünitesinden ayrıdır.
Fren kıyıcı dahil mi?
Evet. Haricî fren direnci ayrıca seçilir.
Haberleşme kartı dahil mi?
C, D ve E yuvaları kartsızdır. Uygun haberleşme opsiyonu ayrıca belirlenir.
Teklif nasıl istenir?
137G0463 ürün kodu, adet ve mevcut cihaz bilgilerini info@beosis.com.tr adresine iletin.
Beosis Store’dan teklif isteyin
Güncel fiyat, tedarik süresi ve talep ettiğiniz adet için 137G0463 teklif talebi gönderin. Ürün ve kurulum bilgilerinizi eklemeniz doğru aksesuarın belirlenmesini kolaylaştırır.

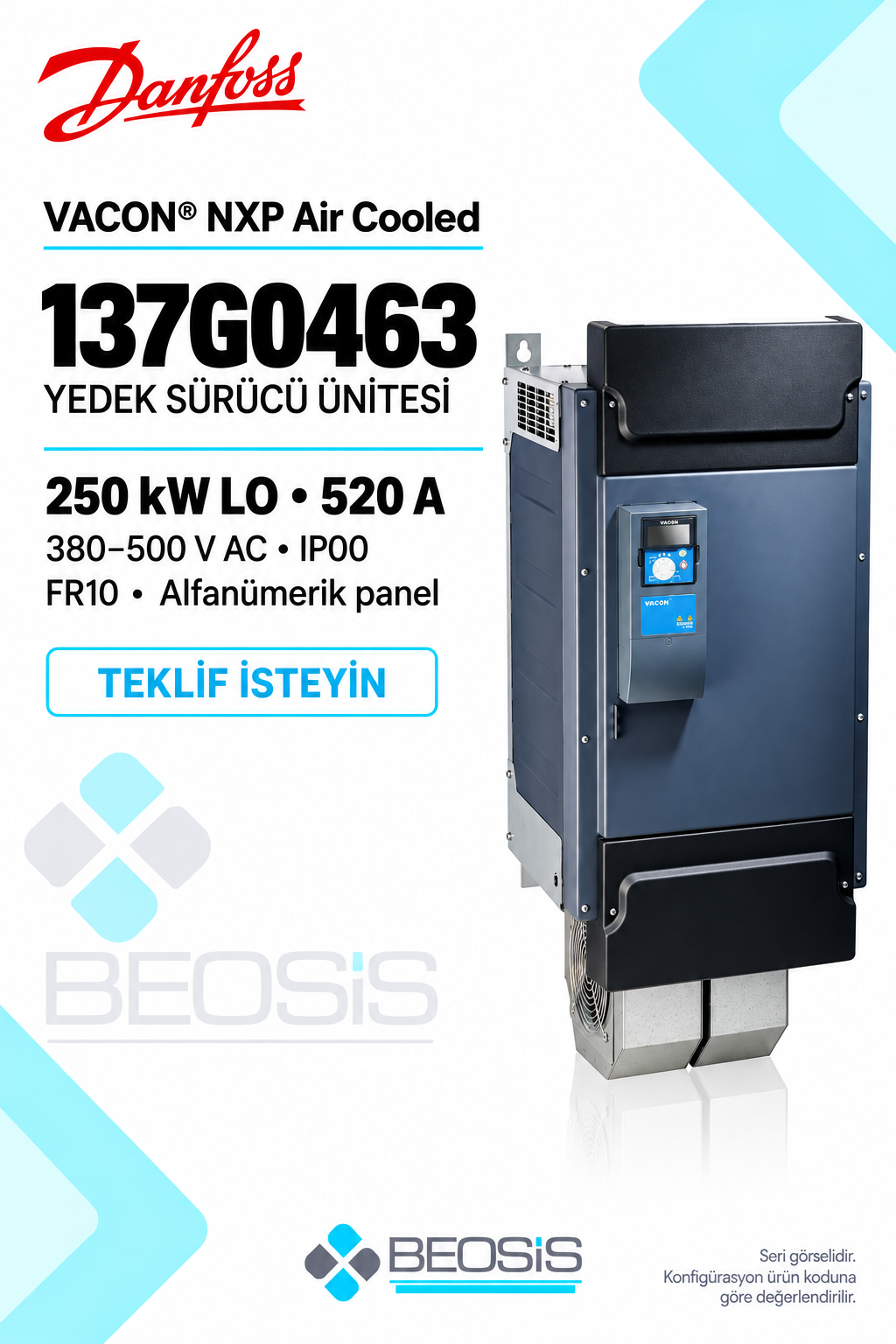

Teknik kaynak: Danfoss 137G0463 resmi ürün sayfası · VACON NXP and VACON NXC Selection Guide. Görsel, üreticinin bu ürün sayfasına bağladığı FR10 seri fotoğrafı esas alınarak hazırlanmıştır. Kesin muhafaza, montaj ve kontrol konfigürasyonu tam ürün koduna göre değerlendirilir.
