Danfoss 137G0462 VACON NXP 37 kW LO 380–500 V IP54 Grafik Panelli Motor Hız Kontrol Cihazı
Bu ürün için info@beosis.com.tr adresine e-posta göndererek teklif talebinde bulunabilirsiniz. Ürün kodu: 137G0462.
Danfoss 137G0462 – VACON NXP 37 kW LO / 30 kW HO – FR07 – Dahili fren kıyıcı
Danfoss 137G0462, VACON NXP Air Cooled ailesinde 37 kW LO ve 30 kW HO güç değerleriyle listelenir. 380–500 V AC besleme, IP54 / NEMA 12 muhafaza ve grafik panel (g) bu konfigürasyonun özellikleridir. Tam tip kodu NXP00725-G5H1SSV-A1AF0000C5 olup opsiyon yuvalarının içeriği aşağıdaki teknik tabloda belirtilmiştir.
Teknik özellikler ve ürün bilgileri
| Marka | Danfoss |
|---|---|
| Ürün kodu | 137G0462 |
| Seri | VACON® NXP Air Cooled |
| Tam tip kodu | NXP00725-G5H1SSV-A1AF0000C5 |
| Üretici güç değeri | 37 kW LO |
| Yüksek aşırı yük güç değeri | 30 kW HO |
| Besleme gerilimi | 380–500 V AC |
| Tip kodundaki akım sınıfı | 72 A |
| Sürekli akım (üretici NO alanı) | 72 A |
| Sürekli akım (HO) | 61 A |
| Koruma sınıfı | IP54 / NEMA 12 |
| Kasa | FR07 |
| Boyutlar (G × Y × D) | 237 × 591 × 257 mm |
| Kontrol paneli | Grafik panel (G) |
| Soğutma | Standart hava soğutmalı |
| Güç devresi | 6 darbeli, şok bobinli |
| EMC kodu | H – IEC 61800-3 |
| Fren kıyıcı | Dahili fren kıyıcı |
| Kart yapısı | Doğrudan bağlantı / vernikli kartlar |
| A yuvası | OPT-A1: 6 DI, 1 DO, 2 AI, 1 AO, +10 V referans, +24 V |
| B yuvası | OPT-AF: STO ve ATEX termistör işlevli opsiyon |
| Yazılım ailesi | NXP sistem yazılımı |
| Özel uygulama / parametre seti | Özel uygulama yok / özel parametre seti yok |
| Varsayılan motor frekansı | 50 Hz |
| C yuvası | Kart yok (00) |
| D yuvası | Kart yok (00) |
| E yuvası | OPT-C5: PROFIBUS DP, Sub-D9; yedek parça seçeneği |
| Yaşam döngüsü | Üretici bu tam kodu discontinued olarak listeler |
| EAN | 5715253263632 |
| Net ağırlık | 35 kg |
| Brüt ağırlık | 36 kg |
Güç ve akım seçimi
Bu ürünün düşük aşırı yük (LO) güç değeri 37 kW, yüksek aşırı yük (HO) güç değeri 30 kW olarak belirtilir. Motor etiketi akımı, yükün kalkış ve çalışma karakteristiği, ortam koşulları ve çalışma çevrimi birlikte değerlendirilmelidir. Tablodaki tip kodu akımı ile sürekli NO/HO alanları üretici tarafından ayrı başlıklarla verildiğinden seçimde bu ayrım korunmalıdır.
Panel ve giriş-çıkış konfigürasyonu
Grafik panel (G) yerel görüntüleme ve parametre işlemleri için listelenir. A yuvasında OPT-A1 dijital/analog giriş-çıkış kartı, B yuvasında OPT-AF: STO ve ATEX termistör işlevli opsiyon bulunur. C yuvası: Kart yok (00). D yuvası kartsızdır.
Saha haberleşmesi
E yuvasındaki OPT-C5, Sub-D9 bağlantılı PROFIBUS DP haberleşmesini sağlar. Üretici bu opsiyonu yedek parça seçeneği olarak listeler. Değişimde ağ adresi, PLC projesi, kart sürümü ve sürücü yazılımı birlikte değerlendirilmelidir.
Frenleme konfigürasyonu
Bu tip kodunda entegre fren kıyıcı bulunur. Harici fren direncinin ürünle birlikte verildiği belirtilmediğinden direnç dahil kabul edilmemelidir. Gerekli frenleme çözümü; duruş süresi, çevrim ve yükün geri beslediği enerji dikkate alınarak seçilir.
Muhafaza ve montaj

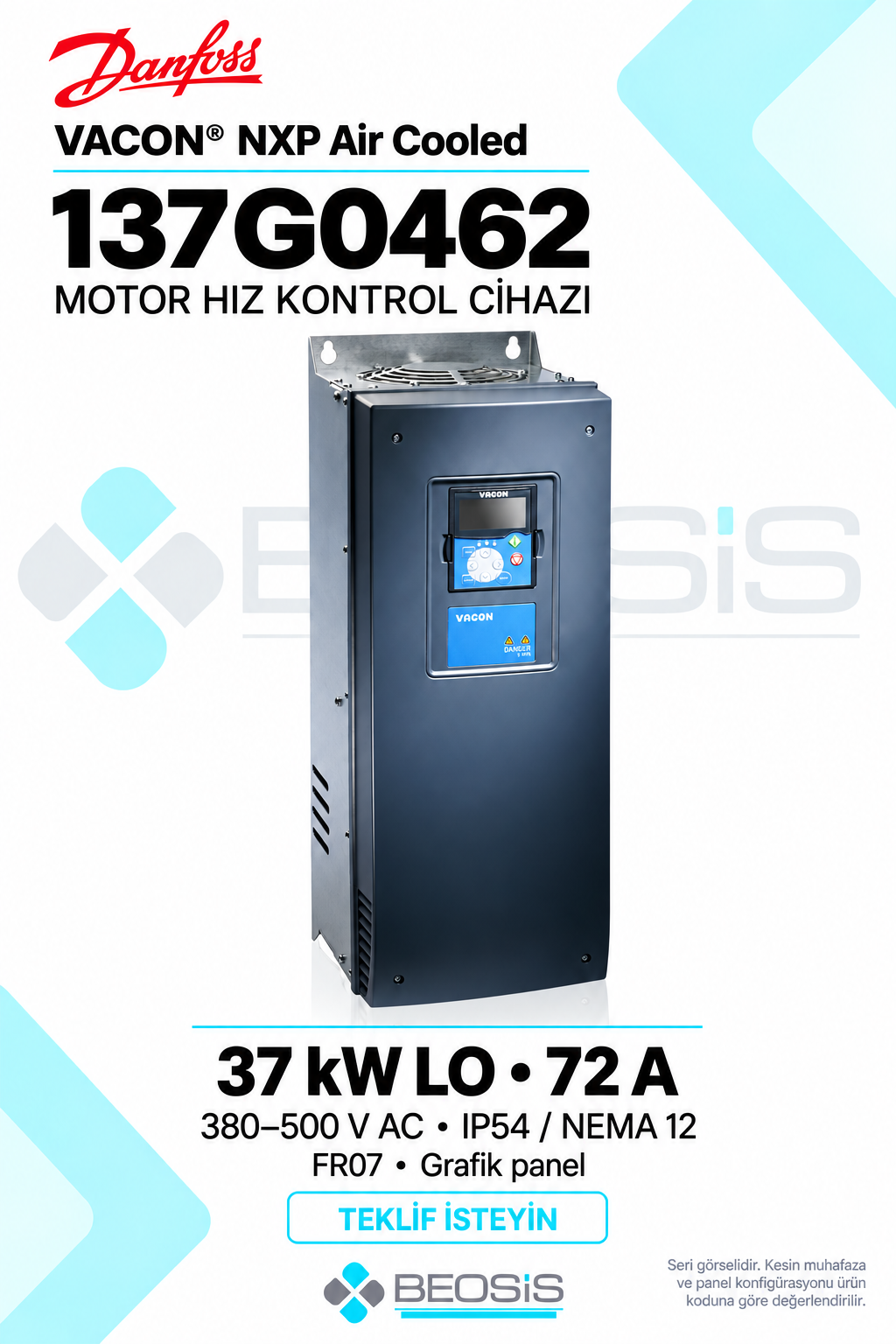

FR07 kasanın ürün koduna ait muhafaza sınıfı IP54 / NEMA 12’dir. Doğrudan bağlantı / vernikli kartlar. Vernikli kartlar muhafazanın IP sınıfını değiştirmez. Üreticinin ürün sayfasına bağladığı görsel seri fotoğrafıdır; muhafaza ve panel seçimi tam sipariş koduyla doğrulanmalıdır. Pano yerleşimi ve soğutma boşlukları işletme kılavuzuna göre planlanır.
Güvenlik opsiyonlarının sistemle eşleştirilmesi
B yuvasındaki OPT-AF, üretici tarafından STO ve ATEX termistör işlevleriyle tanımlanır. Bu kartların varlığı makinenin bütünü için kendiliğinden bir güvenlik seviyesi veya sertifika sağlamaz. Sürücü ve kart yazılımı, bağlantı yapısı, gerekli güvenlik fonksiyonu ve doğrulama işlemleri ilgili üretici güvenlik kılavuzuyla eşleştirilmelidir.
Eski seri ürün ve tedarik
Danfoss bu tam ürün kodunu discontinued olarak işaretler. Mevcut ürünün bulunabilirliği veya uygun değişim seçeneği teklif aşamasında değerlendirilir. Panel, fren kıyıcı, güvenlik ve haberleşme kartları korunacaksa mevcut etiket ve yazılım bilgileri paylaşılmalıdır.
Beosis Store teklif desteği
Teklif talebinize 137G0462 kodunu, adedi, motor etiketi fotoğrafını ve uygulama bilgisini ekleyin. Mevcut sürücü değişimi için tam tip kodunun paylaşılması panel, kart, kasa ve frenleme seçeneklerinin doğru eşleştirilmesini kolaylaştırır. Fiyat ve tedarik süresi talebinize göre iletilir.
Sık sorulan sorular
Hangi kontrol paneli bulunur?
Grafik panel (G).
Koruma sınıfı nedir?
IP54 / NEMA 12.
Fren kıyıcı dahil mi?
Evet, entegre fren kıyıcı bulunur. Harici fren direnci ayrıca seçilir.
PROFIBUS DP kartı var mı?
Evet, E yuvasında OPT-C5 Sub-D9 seçeneği bulunur.
Teklif için hangi bilgiler gerekir?
137G0462 ürün kodunu, adedi, mevcut cihazın tam tip kodunu ve uygulama bilgisini info@beosis.com.tr adresine gönderin.
Beosis Store’dan teklif isteyin
Güncel fiyat, tedarik süresi ve talep ettiğiniz adet için 137G0462 teklif talebi gönderin. Ürün ve kurulum bilgilerinizi eklemeniz doğru aksesuarın belirlenmesini kolaylaştırır.
Teknik kaynak: Danfoss 137G0462 resmi ürün sayfası · VACON NXP and VACON NXC Selection Guide · VACON® NXS NXP Air-cooled OG. Görsel, bu ürünün resmî sayfasındaki FR07 seri fotoğrafı esas alınarak hazırlanmıştır. Kesin muhafaza, panel ve kart konfigürasyonu tam ürün koduna göre değerlendirilir.
