Danfoss 136Z9812 VACON NXP 45 kW LO 380–500 V IP21 Alfanümerik Panelli Motor Hız Kontrol Cihazı
Bu ürün için info@beosis.com.tr adresine e-posta göndererek teklif talebinde bulunabilirsiniz. Ürün kodu: 136Z9812.
Danfoss 136Z9812 – VACON NXP 45 kW LO / 37 kW HO – FR07 – Fren kıyıcı bulunmaz
Danfoss 136Z9812, VACON NXP Air Cooled ailesinde 45 kW LO ve 37 kW HO güç değerleriyle listelenir. 380–500 V AC besleme, IP21 / NEMA 1 muhafaza ve alfanümerik panel (a) bu konfigürasyonun özellikleridir. Tam tip kodu NXP00875-A2H0SSV-A1AFBL0000 olup opsiyon yuvalarının içeriği aşağıdaki teknik tabloda belirtilmiştir.
Teknik özellikler ve ürün bilgileri
| Marka | Danfoss |
|---|---|
| Ürün kodu | 136Z9812 |
| Seri | VACON® NXP Air Cooled |
| Tam tip kodu | NXP00875-A2H0SSV-A1AFBL0000 |
| Üretici güç değeri | 45 kW LO |
| Yüksek aşırı yük güç değeri | 37 kW HO |
| Besleme gerilimi | 380–500 V AC |
| Tip kodundaki akım sınıfı | 87 A |
| Sürekli akım (üretici NO alanı) | 87 A |
| Sürekli akım (HO) | 72 A |
| Koruma sınıfı | IP21 / NEMA 1 |
| Kasa | FR07 |
| Boyutlar (G × Y × D) | 237 × 591 × 257 mm |
| Kontrol paneli | Alfanümerik panel (A) |
| Soğutma | Standart hava soğutmalı |
| Güç devresi | 6 darbeli, şok bobinli |
| EMC kodu | H – IEC 61800-3 |
| Fren kıyıcı | Fren kıyıcı bulunmaz |
| Kart yapısı | Doğrudan bağlantı / vernikli kartlar |
| A yuvası | OPT-A1: 6 DI, 1 DO, 2 AI, 1 AO, +10 V referans, +24 V |
| B yuvası | OPT-AF: STO ve ATEX termistör işlevli opsiyon |
| Yazılım ailesi | NXP sistem yazılımı |
| Özel uygulama / parametre seti | Özel uygulama yok / özel parametre seti yok |
| Varsayılan motor frekansı | 50 Hz |
| C yuvası | OPT-BL: gelişmiş güvenlik opsiyonu |
| D yuvası | Kart yok (00) |
| E yuvası | Kart yok (00) |
| EAN | 5715253256832 |
| Net ağırlık | 35 kg |
| Brüt ağırlık | 36 kg |
Güç ve akım seçimi
Bu ürünün düşük aşırı yük (LO) güç değeri 45 kW, yüksek aşırı yük (HO) güç değeri 37 kW olarak belirtilir. Motor etiketi akımı, yükün kalkış ve çalışma karakteristiği, ortam koşulları ve çalışma çevrimi birlikte değerlendirilmelidir. Tablodaki tip kodu akımı ile sürekli NO/HO alanları üretici tarafından ayrı başlıklarla verildiğinden seçimde bu ayrım korunmalıdır.
Panel ve giriş-çıkış konfigürasyonu
Alfanümerik panel (A) yerel görüntüleme ve parametre işlemleri için listelenir. A yuvasında OPT-A1 dijital/analog giriş-çıkış kartı, B yuvasında OPT-AF: STO ve ATEX termistör işlevli opsiyon bulunur. C yuvası: OPT-BL: gelişmiş güvenlik opsiyonu. D yuvası kartsızdır.
Saha haberleşmesi
E yuvasında haberleşme kartı bulunmaz. Gereken protokol ve kart uyumluluğu tam sürücü tipi üzerinden belirlenmelidir; diğer opsiyon kartlarının varlığı saha haberleşmesi kartı dahil olduğu anlamına gelmez.
Frenleme konfigürasyonu
Bu tip kodunda fren kıyıcı bulunmaz. Dinamik frenleme ihtiyacı varsa sürücünün mevcut yapısı ve uygun frenleme çözümü teklif öncesinde değerlendirilmelidir.
Muhafaza ve montaj

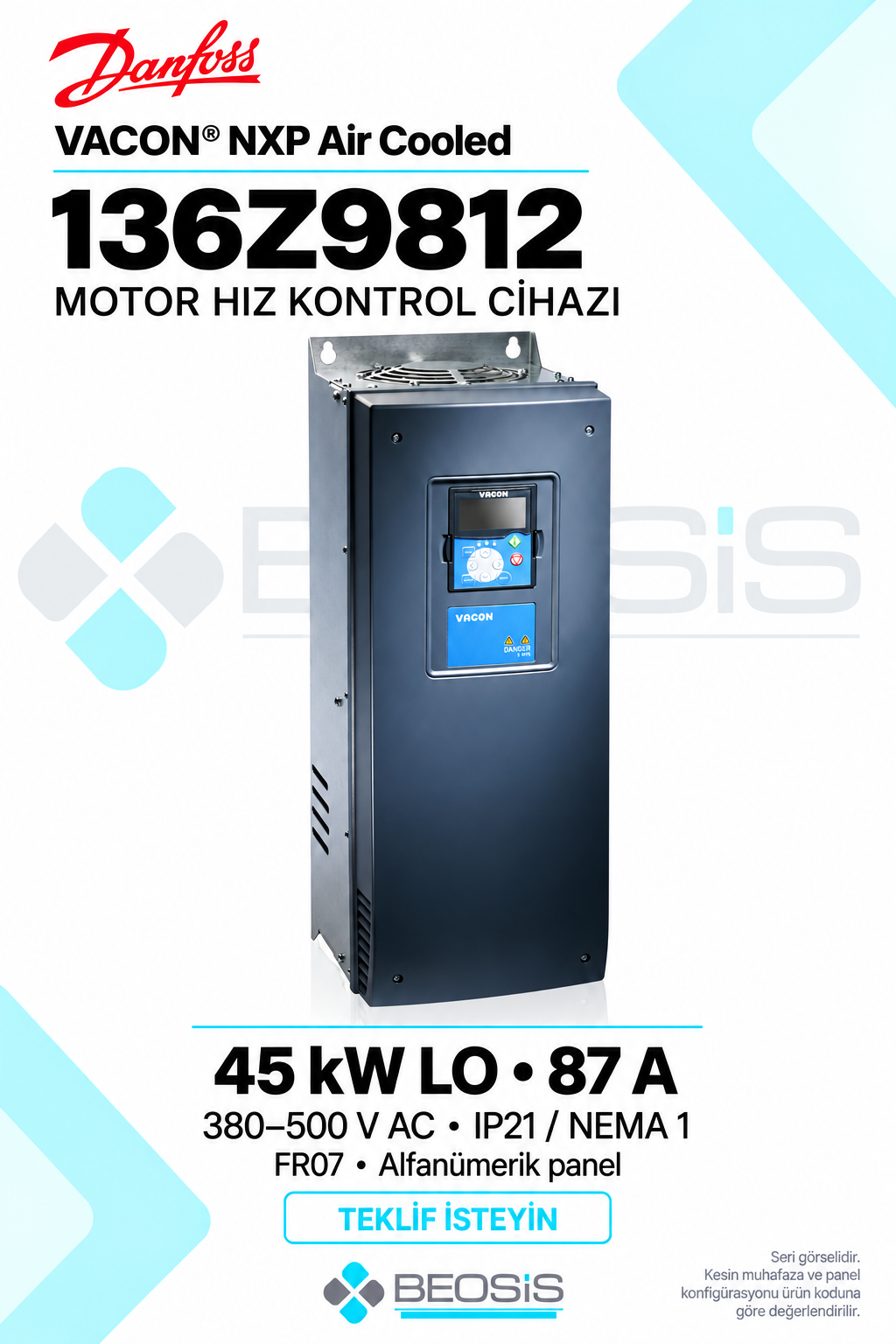

FR07 kasanın ürün koduna ait muhafaza sınıfı IP21 / NEMA 1’dir. Doğrudan bağlantı / vernikli kartlar. Vernikli kartlar muhafazanın IP sınıfını değiştirmez. Üreticinin ürün sayfasına bağladığı görsel seri fotoğrafıdır; muhafaza ve panel seçimi tam sipariş koduyla doğrulanmalıdır. Pano yerleşimi ve soğutma boşlukları işletme kılavuzuna göre planlanır.
Güvenlik opsiyonlarının sistemle eşleştirilmesi
B yuvasındaki OPT-AF, üretici tarafından STO ve ATEX termistör işlevleriyle tanımlanır. C yuvasındaki OPT-BL, gelişmiş güvenlik opsiyonu olarak listelenir. Bu kartların varlığı makinenin bütünü için kendiliğinden bir güvenlik seviyesi veya sertifika sağlamaz. Sürücü ve kart yazılımı, bağlantı yapısı, gerekli güvenlik fonksiyonu ve doğrulama işlemleri ilgili üretici güvenlik kılavuzuyla eşleştirilmelidir.
Beosis Store teklif desteği
Teklif talebinize 136Z9812 kodunu, adedi, motor etiketi fotoğrafını ve uygulama bilgisini ekleyin. Mevcut sürücü değişimi için tam tip kodunun paylaşılması panel, kart, kasa ve frenleme seçeneklerinin doğru eşleştirilmesini kolaylaştırır. Fiyat ve tedarik süresi talebinize göre iletilir.
Sık sorulan sorular
Hangi kontrol paneli bulunur?
Alfanümerik panel (A).
Koruma sınıfı nedir?
IP21 / NEMA 1.
Fren kıyıcı dahil mi?
Hayır, bu konfigürasyonda fren kıyıcı bulunmaz.
PROFIBUS DP kartı var mı?
Hayır, E yuvası 00 olarak listelenir.
Teklif için hangi bilgiler gerekir?
136Z9812 ürün kodunu, adedi, mevcut cihazın tam tip kodunu ve uygulama bilgisini info@beosis.com.tr adresine gönderin.
Beosis Store’dan teklif isteyin
Güncel fiyat, tedarik süresi ve talep ettiğiniz adet için 136Z9812 teklif talebi gönderin. Ürün ve kurulum bilgilerinizi eklemeniz doğru aksesuarın belirlenmesini kolaylaştırır.
Teknik kaynak: Danfoss 136Z9812 resmi ürün sayfası · VACON NXP and VACON NXC Selection Guide · VACON® NXS NXP Air-cooled OG. Görsel, bu ürünün resmî sayfasındaki FR07 seri fotoğrafı esas alınarak hazırlanmıştır. Kesin muhafaza, panel ve kart konfigürasyonu tam ürün koduna göre değerlendirilir.
