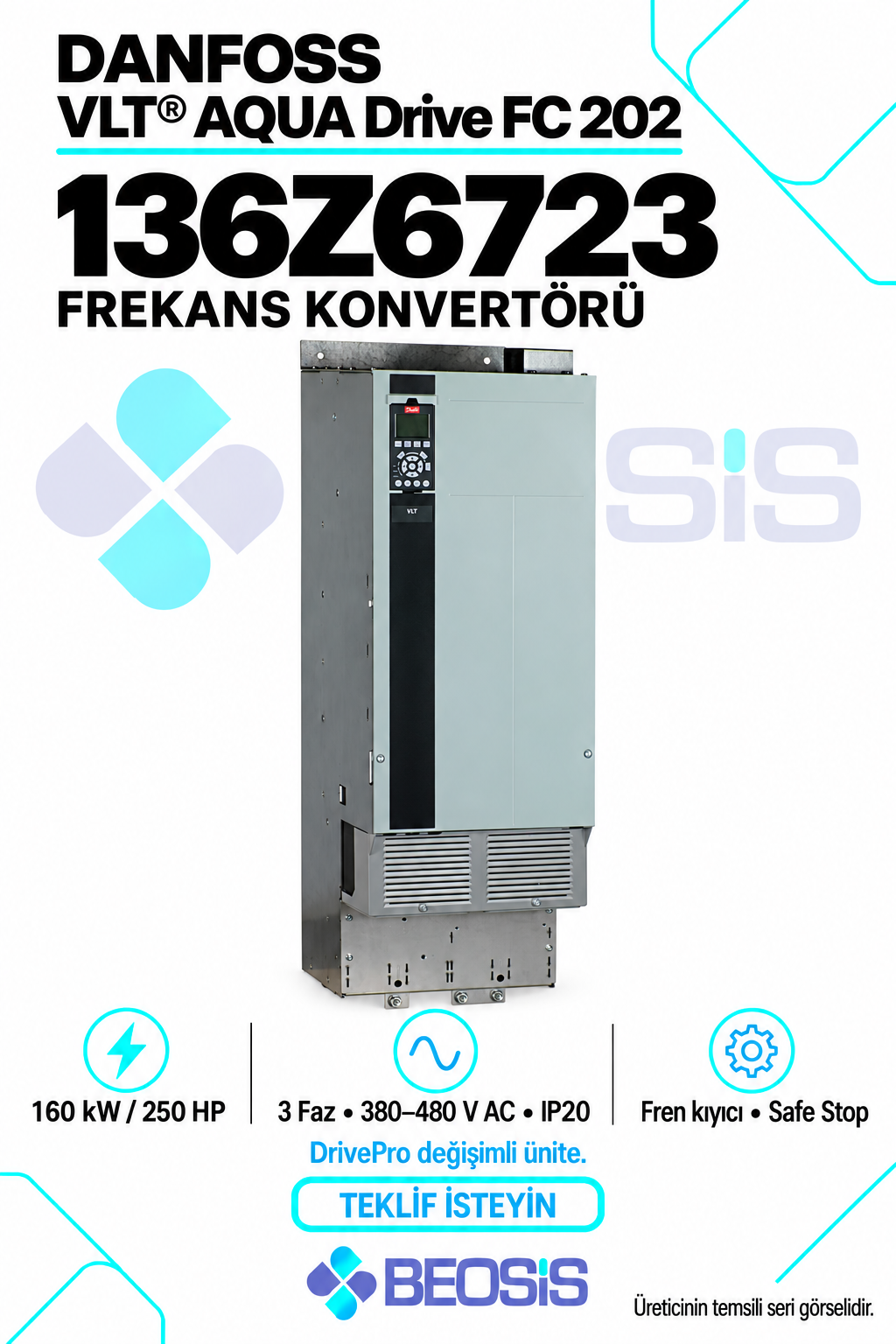

Danfoss 136Z6723 VLT AQUA Drive FC 202 160 kW 380–480 V IP20 Grafik Panelli Motor Hız Kontrol Cihazı
Bu ürün için info@beosis.com.tr adresine e-posta göndererek teklif talebinde bulunabilirsiniz. Ürün kodu: 136Z6723.
Danfoss 136Z6723 – VLT AQUA Drive FC 202 160 kW 380–480 V IP20
Danfoss 136Z6723, 160 kW / 250 HP güç sınıfında, üç faz 380–480 V AC beslemeli VLT AQUA Drive FC 202 frekans konvertörüdür. IP20 koruma sınıfı, D3H gövde ve grafik panelli konfigürasyonuyla sunulur. Fren kıyıcı + Safe Stop ve RFI sınıfı A1 (C2) özellikleri bu sipariş koduna aittir. Bu sipariş kodu Danfoss kataloğunun DrivePro değişimli üniteler bölümünde listelenir. Değişim koşulları ve teslim kapsamı teklif aşamasında netleştirilir.
Teknik özellikler ve ürün bilgileri
| Marka | Danfoss |
|---|---|
| Ürün kodu | 136Z6723 |
| Seri | VLT AQUA Drive FC 202 |
| Tam model kodu | FC-202N160T4E20H4UGCXXXSXXXXAXBXCXXXXDX |
| Nominal güç | 160 kW / 250 HP |
| Besleme | 3 faz, 380–480 V AC |
| Koruma sınıfı | IP20 — IP20 / Chassis |
| Gövde | D3H |
| RFI filtresi | H4 — RFI sınıfı A1 (C2) |
| Fren / güvenli duruş | U — Fren kıyıcı + Safe Stop |
| Lokal kontrol paneli | G — Grafik Panelli |
| Elektronik kart kaplaması | C — Kaplamalı PCB |
| Şebeke opsiyonu | Yok |
| A opsiyonu | AX — Yok |
| B opsiyonu | BX — Yok |
| C0 opsiyonu | Yok |
| C1 opsiyonu | Yok |
| D opsiyonu | Yok |
| Boyutlar (Y × G × D) | 909 × 250 × 375 mm |
| Kablo girişi / A uyarlaması | X — Standart kablo girişleri |
| B uyarlaması | Yok |
| A/B opsiyonlu derinlik | 375,0 mm |
| %150 aşırı yükte güç (HO) | 132 kW |
| Normal aşırı yükte güç (NO) | 160 kW |
| Üretici katalog sınıflandırması | DrivePro — Değişimli üniteler |
| EAN | 5714853257454 |
| Net ağırlık | 78 kg |
| Brüt ağırlık | 83 kg |
| Üretici hacim bilgisi | 255,881 dm³ |
Su ve pompa uygulamalarında hız kontrolü
VLT AQUA Drive FC 202, su temini, basınçlandırma ve atık su tesislerindeki uygun pompa motorlarının hız kontrolünde kullanılır. 136Z6723 kodlu 160 kW sürücünün motor ve sistem gereksinimleriyle eşleştirilmesi, istenen kontrol yönteminin uygulanmasını sağlar. Tam model kodu; panel, koruma sınıfı, filtre ve opsiyonları birlikte tanımlar.
Panel ve teslim kapsamı
Grafik lokal kontrol paneli bu modelin konfigürasyonunda bulunur. Parametrelerin, çalışma durumunun ve tanılama bilgilerinin sürücü üzerinden izlenmesini sağlar. Uzaktan pano kapağına montaj düşünülüyorsa uygun kablo ve montaj seti ayrıca seçilir.
Frenleme ve duruş konfigürasyonu
Üretici konfigürasyonundaki U kodu Fren kıyıcı + Safe Stop özelliğini belirtir. Safe Stop işlevi, ilgili terminal bağlantıları ve üreticinin devreye alma adımlarıyla uygulanır; tesisin güvenli duruş tasarımıyla birlikte değerlendirilmelidir. Fren kıyıcı mevcuttur; gerekli fren direnci uygulamaya göre ayrıca seçilir.
Haberleşme ve opsiyonlar
A ve B opsiyonlarının teslim kapsamı yukarıdaki teknik tabloda gösterilmiştir. FC 202 serisine uygun ayrı bir haberleşme veya I/O kartının bulunması, o kartın bu sipariş koduna dahil olduğu anlamına gelmez. Talep edilen protokol ve giriş/çıkış ihtiyacı teklif sırasında belirtilmelidir.
Gövde, montaj ve EMC
D3H gövdeli IP20 sürücü, uygun elektrik panosu içinde kullanılacak şekilde projelendirilir. Temel boyutları 909 × 250 × 375 mm olup pano yerleşiminde havalandırma boşlukları, ortam sıcaklığı ve kablo bağlantı alanı da dikkate alınmalıdır. A/B veya C opsiyonları kullanıldığında ilgili ek boyutlar uygulanır. RFI filtresi RFI sınıfı A1 (C2) olarak belirtilmiştir. EMC performansı, uygun kablolama ve üretici kurulum şartlarıyla birlikte değerlendirilir.
Motor ve şebeke eşleştirmesi
Sürücü seçimi yalnız kW değerine göre yapılmaz. Motor etiket gerilimi ve akımı, yükün çalışma karakteri, şebeke, ortam sıcaklığı ve montaj koşulları birlikte değerlendirilir. Akım ve aşırı yük değerleri ilgili çalışma geriliminin üretici tablosundan kontrol edilir.
Teklif için gerekli bilgiler
Talep edilen adet, motor etiketi, mevcut cihazın tam model kodu ve kullanım amacını iletin. Yeni pano veya mevcut sürücü değişimi olması; panel, haberleşme kartı, frenleme ve montaj aksesuarlarının doğru seçilmesine yardımcı olur. Güncel tedarik süresi ve ürünün teslim kapsamı teklif içinde netleştirilir.
DrivePro değişimli ünite bilgisi
Üretici bu kodu Exchange Units bölümünde sınıflandırmıştır. Mevcut cihazın model kodu, servis ihtiyacı ve talep edilen adet iletilmelidir. Değişim ve varsa iade koşulları ile teslim kapsamı teklif içinde doğrulanır.
Sık sorulan sorular
Bu kodla hangi ürün teslim edilir?
136Z6723, FC-202N160T4E20H4UGCXXXSXXXXAXBXCXXXXDX konfigürasyonunu tanımlar. Grafik Panelli; Fren kıyıcı + Safe Stop; IP20 koruma sınıfı ve tabloda belirtilen opsiyonlar bu koda aittir.
Kontrol paneli dahil mi?
Grafik Panelli lokal kontrol paneli konfigürasyonda bulunur.
Aynı güçteki başka FC 202 ile birebir aynı mı?
Hayır. Besleme gerilimi, RFI filtresi, gövde, panel, fren/güvenli duruş ve opsiyon kodları değişebilir. Ürün seçerken tam model kodu karşılaştırılır.
Nasıl fiyat teklifi alabilirim?
136Z6723 ürün kodunu ve adet bilgisini info@beosis.com.tr adresine ileterek fiyat ve tedarik süresi teklifi isteyebilirsiniz.
Beosis Store’dan teklif isteyin
Güncel fiyat, tedarik süresi ve talep ettiğiniz adet için 136Z6723 teklif talebi gönderin. Ürün ve kurulum bilgilerinizi eklemeniz doğru ürün ve opsiyonların belirlenmesini kolaylaştırır.
Teknik kaynak: Danfoss 136Z6723 resmi ürün sayfası. Görsel, üreticinin ilgili gövdeye ait temsili seri fotoğrafı esas alınarak hazırlanmıştır.
