Danfoss 136X1390 VACON NXI 1800 kW LO 640–1100 V DC IP00 DC İnverter Ünitesi
Bu ürün için info@beosis.com.tr adresine e-posta göndererek teklif talebinde bulunabilirsiniz. Ürün kodu: 136X1390.
Danfoss 136X1390 – VACON NXI 1800 kW LO – 1900 A – FI14
Danfoss 136X1390, VACON NXI ailesinde ortak DC baradan beslenen bir motor inverter ünitesidir. 640–1100 V DC gerilim aralığı, 1900 A akım sınıfı ve FI14 kasa ile listelenir. Üretici güç değerleri 1800 kW LO ve 1500 kW HO’dır. Tam konfigürasyon NXI19006-A0T0ISG-A1A2000000 olup IP00 güç ünitesi, alfanümerik panel ve aşağıdaki opsiyon kartlarını içerir.
Teknik özellikler ve ürün bilgileri
| Marka | Danfoss |
|---|---|
| Ürün kodu | 136X1390 |
| Seri | VACON® NXI Inverter Unit |
| Tam tip kodu | NXI19006-A0T0ISG-A1A2000000 |
| Ünite tipi | Ortak DC bara için motor inverter ünitesi |
| DC besleme gerilimi | 640–1100 V DC |
| Üreticinin eşdeğer AC gerilim sınıfı | 525–690 V AC; inverter girişine doğrudan AC besleme anlamına gelmez |
| Tip kodundaki akım | 1900 A |
| Sürekli akım (NO) | 1900 A |
| Sürekli akım (HO) | 1500 A |
| Ürün sayfasındaki düşük aşırı yük gücü | 1800 kW LO |
| Ürün sayfasındaki yüksek aşırı yük gücü | 1500 kW HO |
| Güç ünitesi koruma sınıfı | IP00 |
| Kasa | FI14 |
| Boyutlar (G × Y × D) | 2 × (708 × 1030 × 553) mm |
| Kontrol paneli | A tipi alfanümerik panel |
| Soğutma | Standart hava soğutmalı |
| Şarj devresi | INU, şarj devresi bulunmaz (I) |
| Fren kıyıcı | Bulunmaz (0) |
| EMC sınıfı | T — IEC 61800-3, IT şebekeleri |
| Kart / kontrol ünitesi yapısı | Fiber bağlantı, vernikli PCB |
| A yuvası | OPT-A1: 6 DI, 1 DO, 2 AI, 1 AO, +10 V referans, +24 V |
| B yuvası | OPT-A2: 2 değiştirici röle çıkışı (NO/NC) |
| C / D yuvaları | Kart yok (00 / 00) |
| E yuvası | Kart yok (00) |
| Sistem yazılımı | NXP sistem yazılımı |
| Özel uygulama / parametre seti | Özel uygulama yok / özel parametre seti yok |
| Varsayılan motor frekansı | 50 Hz |
| EAN | 5714853095445 |
| Net ağırlık | 612 kg |
| Brüt ağırlık | 613 kg |
Ortak DC bara sisteminde kullanım
NXI, ortak DC bara sisteminin inverter bölümüdür; tek başına AC şebeke girişli bir sürücü olarak değerlendirilmemelidir. Ürün sayfasındaki 525–690 V AC ifadesi gerilim sınıfını tanımlar; bu ünitenin DC besleme aralığı 640–1100 V DC’dir. Doğrultucu veya aktif besleme ünitesi ve diğer DC sistem bileşenleri proje kapsamında ayrı değerlendirilir.
Güç, akım ve motor eşleştirmesi
Üretici 1800 kW LO ve 1500 kW HO güç değerlerini ayrı verir. Sürekli akım NO için 1900 A, HO için 1500 A’dır. Motor etiketi, uygulamanın aşırı yük ihtiyacı, çalışma çevrimi ve ortam koşulları seçimde birlikte değerlendirilir.
Şarj devresi ve frenleme
I konfigürasyonunda şarj devresi bulunmaz. DC bara ön şarjı, bağlantı sıralaması, koruma ve besleme çözümü sistemin geri kalanıyla birlikte tasarlanmalıdır. Bu tip kodunda fren kıyıcı bulunmaz. Frenleme enerjisinin yönetimi ortak DC sisteminin mimarisiyle birlikte belirlenir.
Kontrol ve haberleşme konfigürasyonu
A yuvasındaki OPT-A1 dijital ve analog giriş-çıkışları sağlar. B yuvasında OPT-A2: 2 değiştirici röle çıkışı (NO/NC) yer alır. C ve D yuvaları kartsızdır. E yuvasında da kart bulunmaz; gereken saha haberleşmesi opsiyonu ayrıca belirlenmelidir.
Kasa ve montaj koşulları
FI14 kasa için ürün sayfasındaki boyutlar 2 × (708 × 1030 × 553) mm’dir. Güç ünitesinin koruma sınıfı IP00 olarak listelenir. Fiber bağlantı, vernikli PCB. Hava akışı, soğutma boşlukları, pano yerleşimi ve bağlantılar ilgili NXI işletme kılavuzuna göre planlanmalıdır.
Tedarik ve mevcut cihaz değişimi
Sipariş konfigürasyonu, bulunabilirlik ve teslim süresi teklif aşamasında doğrulanır. Mevcut sistem değişiminde tam tip kodu ve kart konfigürasyonu paylaşılmalıdır.
Sık sorulan sorular
Doğrudan AC şebekeye bağlanan sürücü mü?
Hayır. Bu NXI ünitesi ortak DC baradan 640–1100 V DC ile beslenen inverter bölümüdür.
Şarj devresi dahil mi?
Hayır, I kodu şarj devresi bulunmadığını belirtir.
Fren kıyıcı dahil mi?
Hayır, ürün kodunda fren kıyıcı seçeneği 0’dır.
PROFIBUS kartı var mı?
Hayır, E yuvası 00 olarak listelenir.
Teklif için hangi bilgiler gerekir?
136X1390 ürün kodu, adet, motor etiketi, mevcut inverterin tam kodu ve DC sistem bilgilerinizi info@beosis.com.tr adresine iletin.
Beosis Store’dan teklif isteyin
Güncel fiyat, tedarik süresi ve talep ettiğiniz adet için 136X1390 teklif talebi gönderin. Ürün ve kurulum bilgilerinizi eklemeniz doğru aksesuarın belirlenmesini kolaylaştırır.

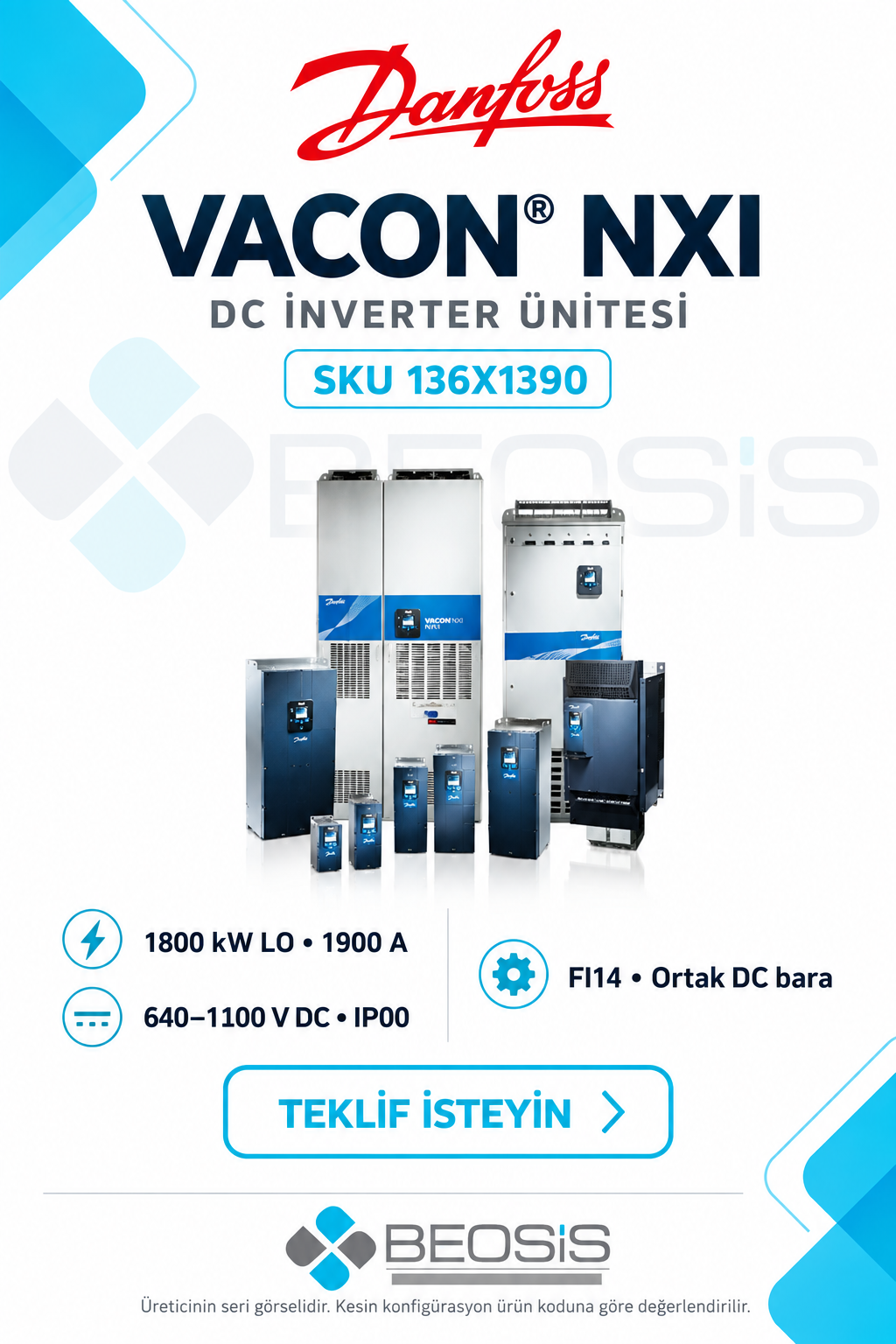

Teknik kaynak: Danfoss 136X1390 resmi ürün sayfası · VACON NXP Common DC Bus Selection Guide · Vacon NXI Inverters FI9 14 Operating Guide · VACON® NX IO Boards User Manual. Görsel, üreticinin bu ürün sayfasına bağladığı seri fotoğrafı esas alınarak hazırlanmıştır; ürünün tüm montaj konfigürasyonunu temsil etmez. Kesin panel ve kart konfigürasyonu tam ürün koduna göre değerlendirilir.
