Danfoss 136L9419 VLT AutomationDrive FC 302 400 kW 380–500 V IP20 Grafik Panelli Motor Hız Kontrol Cihazı

Bu ürün için info@beosis.com.tr adresine e-posta göndererek teklif talebinde bulunabilirsiniz. Ürün kodu: 136L9419.

Danfoss 136L9419 – VLT AutomationDrive FC 302 400 kW 380–500 V IP20

Danfoss 136L9419, 400 kW / 550 HP güç sınıfında, üç faz 380–500 V AC beslemeli VLT AutomationDrive FC 302 frekans konvertörüdür. IP20 koruma sınıfı, E3H gövde ve grafik panelli konfigürasyonuyla sunulur. Fren kıyıcı yok ve RFI Filter özellikleri bu sipariş koduna aittir.

Teknik özellikler ve ürün bilgileri

Endüstriyel motor hız kontrolü

VLT AutomationDrive FC 302, uygun endüstriyel motorların hız kontrolünde kullanılan bir frekans konvertörüdür. 136L9419 kodlu 400 kW sürücünün motor ve sistem gereksinimleriyle eşleştirilmesi, istenen kontrol yönteminin uygulanmasını sağlar. Tam model kodu; panel, koruma sınıfı, filtre ve opsiyonları birlikte tanımlar.

Panel ve teslim kapsamı

Grafik lokal kontrol paneli bu modelin konfigürasyonunda bulunur. Parametrelerin, çalışma durumunun ve tanılama bilgilerinin sürücü üzerinden izlenmesini sağlar. Uzaktan pano kapağına montaj düşünülüyorsa uygun kablo ve montaj seti ayrıca seçilir.

Frenleme ve duruş konfigürasyonu

Bu sipariş kodunda fren kıyıcı bulunmaz. Sık veya hızlı yavaşlama gereken uygulamalarda frenleme ihtiyacı ve uygun sürücü konfigürasyonu teklif aşamasında değerlendirilir.

Haberleşme ve opsiyonlar

A ve B opsiyonlarının teslim kapsamı yukarıdaki teknik tabloda gösterilmiştir. FC 302 serisine uygun ayrı bir haberleşme veya I/O kartının bulunması, o kartın bu sipariş koduna dahil olduğu anlamına gelmez. Talep edilen protokol ve giriş/çıkış ihtiyacı teklif sırasında belirtilmelidir. BP kodlu MCB 105 röle kartı bu konfigürasyona dahildir. Röle kontaklarının yük sınırları ve bağlantısı kartın üretici kılavuzuna göre belirlenir.

Gövde, montaj ve EMC

E3H gövdeli IP20 sürücü, uygun elektrik panosu içinde kullanılacak şekilde projelendirilir. Temel boyutları 1578 × 507 × 482 mm olup pano yerleşiminde havalandırma boşlukları, ortam sıcaklığı ve kablo bağlantı alanı da dikkate alınmalıdır. A/B veya C opsiyonları kullanıldığında ilgili ek boyutlar uygulanır. RFI filtresi RFI Filter olarak belirtilmiştir. EMC performansı, uygun kablolama ve üretici kurulum şartlarıyla birlikte değerlendirilir.

Motor ve şebeke eşleştirmesi

Sürücü seçimi yalnız kW değerine göre yapılmaz. Motor etiket gerilimi ve akımı, yükün çalışma karakteri, şebeke, ortam sıcaklığı ve montaj koşulları birlikte değerlendirilir. Akım ve aşırı yük değerleri ilgili çalışma geriliminin üretici tablosundan kontrol edilir.

Teklif için gerekli bilgiler

Talep edilen adet, motor etiketi, mevcut cihazın tam model kodu ve kullanım amacını iletin. Yeni pano veya mevcut sürücü değişimi olması; panel, haberleşme kartı, frenleme ve montaj aksesuarlarının doğru seçilmesine yardımcı olur. Güncel tedarik süresi ve ürünün teslim kapsamı teklif içinde netleştirilir.

Sık sorulan sorular

Bu kodla hangi ürün teslim edilir?
136L9419, FC-302N400T5E20H2XGCXXXSXXXXAXBPCXXXXDX konfigürasyonunu tanımlar. Grafik Panelli; Fren kıyıcı yok; IP20 koruma sınıfı ve tabloda belirtilen opsiyonlar bu koda aittir.

Kontrol paneli dahil mi?
Grafik Panelli lokal kontrol paneli konfigürasyonda bulunur.

Aynı güçteki başka FC 302 ile birebir aynı mı?
Hayır. Besleme gerilimi, RFI filtresi, gövde, panel, fren/güvenli duruş ve opsiyon kodları değişebilir. Ürün seçerken tam model kodu karşılaştırılır.

Nasıl fiyat teklifi alabilirim?
136L9419 ürün kodunu ve adet bilgisini info@beosis.com.tr adresine ileterek fiyat ve tedarik süresi teklifi isteyebilirsiniz.

Beosis Store’dan teklif isteyin

Güncel fiyat, tedarik süresi ve talep ettiğiniz adet için 136L9419 teklif talebi gönderin. Ürün ve kurulum bilgilerinizi eklemeniz doğru ürün ve opsiyonların belirlenmesini kolaylaştırır.

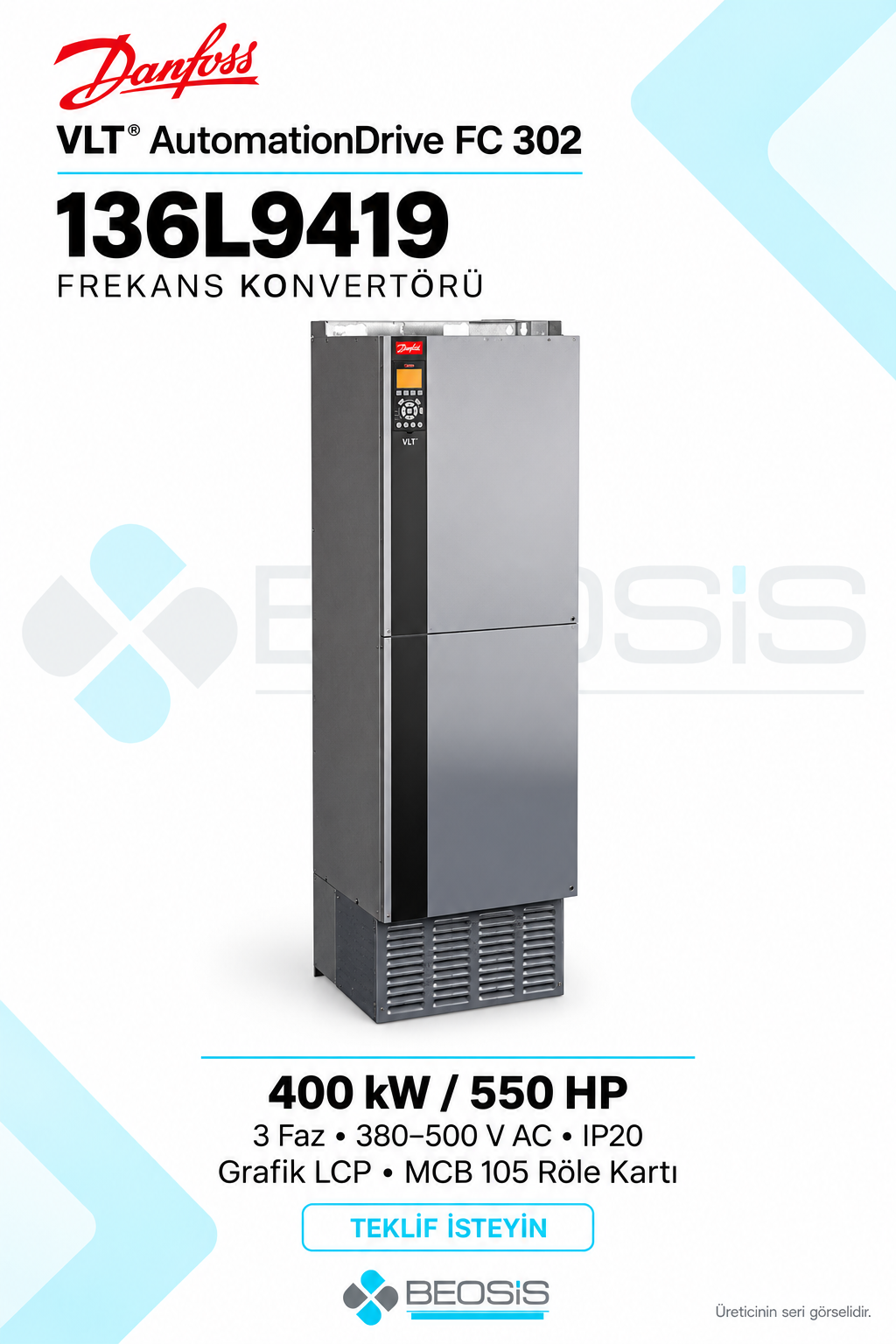

Teknik kaynak: Danfoss 136L9419 resmi ürün sayfası. Görsel, üreticinin ilgili gövdeye ait temsili seri fotoğrafı esas alınarak hazırlanmıştır.
