Danfoss 136L3908 VACON NXP 1500 kW LO 525–690 V IP00 Alfanümerik Panelli Motor Hız Kontrol Cihazı
Bu ürün için info@beosis.com.tr adresine e-posta göndererek teklif talebinde bulunabilirsiniz. Ürün kodu: 136L3908.
Danfoss 136L3908 – VACON NXP 1500 kW LO / 1300 kW HO – FR14 – Fren kıyıcı bulunmaz
Danfoss 136L3908, VACON NXP ailesinin hava soğutmalı motor hız kontrol cihazıdır. Üretici 1500 kW LO ve 1300 kW HO güç değerlerini, 1500 A akım sınıfını ve 525–690 V AC beslemeyi belirtir. FR14 kasa, IP00 muhafaza, alfanümerik panel ve A1/A2 giriş-çıkış kartları bu tam ürün kodunun konfigürasyonudur: NXP15006-A0T0SSG-A1A2000000.
Teknik özellikler ve ürün bilgileri
| Marka | Danfoss |
|---|---|
| Ürün kodu | 136L3908 |
| Seri | VACON® NXP Air Cooled |
| Tam tip kodu | NXP15006-A0T0SSG-A1A2000000 |
| Üretici güç değeri | 1500 kW LO |
| Yüksek aşırı yük güç değeri | 1300 kW HO |
| Besleme gerilimi | 525–690 V AC |
| Tip kodundaki akım sınıfı | 1500 A |
| Sürekli akım (üretici NO alanı) | 1500 A |
| Sürekli akım (HO) | 1300 A |
| Koruma sınıfı | IP00 |
| Kasa | FR14 |
| Boyutlar (G × Y × D) | Üreticinin ölçü çizimiyle doğrulanmalıdır |
| Kontrol paneli | Alfanümerik ekran (A) |
| Soğutma | Standart hava soğutmalı |
| Güç devresi | 6 darbeli, şok bobinli |
| EMC kodu | T — IEC 61800-3, IT şebekeleri |
| Fren kıyıcı | Fren kıyıcı bulunmaz |
| Kart yapısı | Fiber bağlantı / vernikli PCB |
| A yuvası | OPT-A1: 6 DI, 1 DO, 2 AI, 1 AO, +10 V referans, +24 V |
| B yuvası | OPT-A2: 2 röle çıkışı (NO/NC) |
| C / D / E yuvaları | Kart yok (00 / 00 / 00) |
| Yazılım ailesi | NXP sistem yazılımı |
| Özel uygulama / parametre seti | Özel uygulama yok / özel parametre seti yok |
| Varsayılan motor frekansı | 50 Hz |
| EAN | 5710108804930 |
| Net ağırlık | 925 kg |
| Brüt ağırlık | 926 kg |
Güç ve akım seçimi
Bu ürünün düşük aşırı yük (LO) güç değeri 1500 kW, yüksek aşırı yük (HO) güç değeri 1300 kW olarak belirtilir. Motor etiketi akımı, yükün kalkış ve çalışma karakteristiği, ortam koşulları ve çalışma çevrimi birlikte değerlendirilmelidir. Tablodaki tip kodu akımı ile sürekli NO/HO alanları üretici tarafından ayrı başlıklarla verildiğinden seçimde bu ayrım korunmalıdır.
Kontrol paneli ve giriş-çıkışlar
Alfanümerik panel, yerel parametre görüntüleme ve işletme işlemleri için konfigürasyona dahildir. A1 kartı dijital ve analog giriş-çıkışları, A2 kartı ise iki değiştirici röle çıkışını sağlar. C, D ve E yuvalarında kart bulunmaz; saha haberleşmesi için gerekli opsiyon ayrıca belirlenmelidir.
Frenleme konfigürasyonu
Bu tip kodunda fren kıyıcı bulunmaz. Dinamik frenleme ihtiyacı varsa sürücünün mevcut yapısı ve uygun frenleme çözümü teklif öncesinde değerlendirilmelidir.
Kart yapısı ve montaj
Fiber bağlantı / vernikli PCB. Güç ünitesinin koruma sınıfı IP00, kasası FR14 olarak listelenir. Ürün kaydının boyut alanı tam ölçü vermediğinden pano yerleşiminde ürünün resmî ölçü çizimi kullanılmalıdır. IP00 yapı için uygun pano muhafazası ve temas koruması sistem tasarımıyla sağlanmalıdır. Hava akışı, soğutma boşlukları ve taşıma/montaj düzeni ilgili üretici kılavuzuyla doğrulanır.
Haberleşme ve sistem eşleştirmesi
Mevcut konfigürasyondaki A1/A2 kartları giriş-çıkış kartlarıdır. PROFIBUS, PROFINET, Modbus TCP veya başka bir ağ ihtiyacı varsa istenen protokol, kontrol sistemi ve uygun opsiyon kartı birlikte kontrol edilmelidir. Seri düzeyindeki seçeneklerin tamamı bu ürünün standart teslimat kapsamı olarak değerlendirilmemelidir.
Beosis Store teklif desteği
Teklif talebinize 136L3908 kodunu, adedi, motor etiketi fotoğrafını ve uygulama bilgisini ekleyin. Mevcut sürücü değişimi için tam tip kodunun paylaşılması panel, kart, kasa ve frenleme seçeneklerinin doğru eşleştirilmesini kolaylaştırır. Fiyat ve tedarik süresi talebinize göre iletilir.
Sık sorulan sorular
Bu ürünün güç değeri nedir?
1500 kW LO / 1300 kW HO. Uygulama seçimi yük ve motor akımıyla birlikte yapılır.
Kontrol paneli var mı?
Evet, ürün kodunda A tipi alfanümerik ekran bulunur.
Fren kıyıcı var mı?
Hayır, bu konfigürasyonda fren kıyıcı bulunmaz.
Haberleşme kartı dahil mi?
A1 ve A2 giriş-çıkış kartları bulunur; C, D ve E yuvaları kartsızdır. Gereken saha haberleşmesi opsiyonu ayrıca doğrulanmalıdır.
Teklif nasıl istenir?
info@beosis.com.tr adresine 136L3908 ürün kodu, adet ve uygulama bilgilerinizi gönderin.
Beosis Store’dan teklif isteyin
Güncel fiyat, tedarik süresi ve talep ettiğiniz adet için 136L3908 teklif talebi gönderin. Ürün ve kurulum bilgilerinizi eklemeniz doğru aksesuarın belirlenmesini kolaylaştırır.

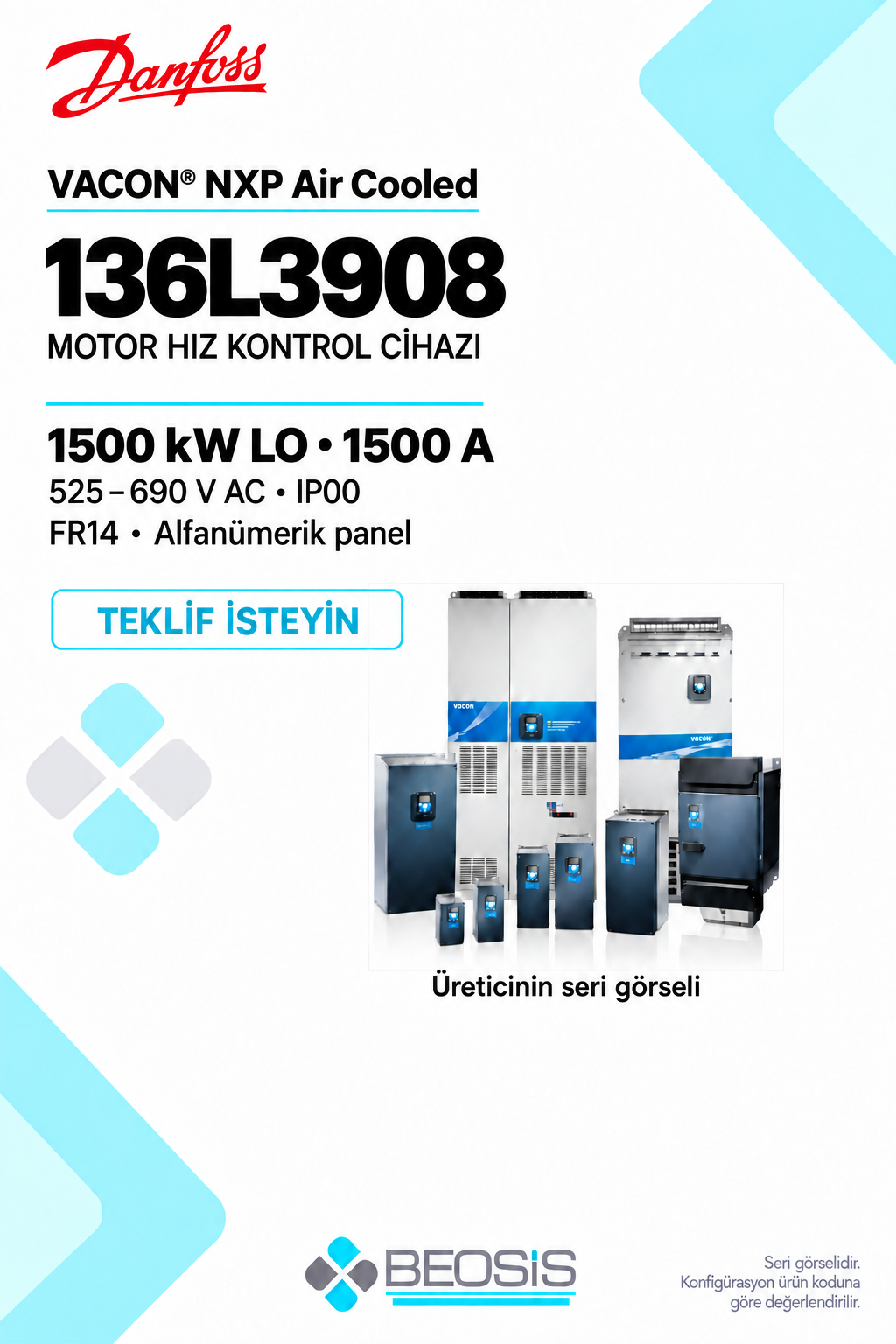

Teknik kaynak: Danfoss 136L3908 resmi ürün sayfası · VACON NXP and VACON NXC Selection Guide · VACON® NX IO Boards User Manual. Görsel, üreticinin bu ürün sayfasında sunduğu seri görseli esas alınarak hazırlanmıştır. Kesin güç ünitesi düzeni, panel ve muhafaza tam ürün koduna göre değerlendirilir.
