Danfoss 136L0447 VACON NXP 55 kW LO 380–500 V IP54 Alfanümerik Panelli Motor Hız Kontrol Cihazı
Bu ürün için info@beosis.com.tr adresine e-posta göndererek teklif talebinde bulunabilirsiniz. Ürün kodu: 136L0447.
Danfoss 136L0447 – VACON NXP 55 kW LO / 45 kW HO – FR07 – Dahili fren kıyıcı
Danfoss 136L0447, VACON NXP hava soğutmalı sürücü ailesinde 55 kW LO / 45 kW HO güç değerleri, 105 A tip akımı ve 380–500 V AC besleme ile listelenir. FR07 kasa, IP54 / NEMA 12 muhafaza ve alfanümerik panel bu konfigürasyonun özellikleridir. Tam tip kodu NXP01055-A5H1SSV-A1A2000000 şeklindedir. Kart yuvalarının teslimat içeriği aşağıda ayrı ayrı belirtilmiştir.
Teknik özellikler ve ürün bilgileri
| Marka | Danfoss |
|---|---|
| Ürün kodu | 136L0447 |
| Seri | VACON® NXP Air Cooled |
| Tam tip kodu | NXP01055-A5H1SSV-A1A2000000 |
| Üretici güç değeri | 55 kW LO |
| Yüksek aşırı yük güç değeri | 45 kW HO |
| Besleme gerilimi | 380–500 V AC |
| Tip kodundaki akım sınıfı | 105 A |
| Sürekli akım (üretici NO alanı) | 105 A |
| Sürekli akım (HO) | 87 A |
| Koruma sınıfı | IP54 / NEMA 12 |
| Kasa | FR07 |
| Boyutlar (G × Y × D) | 237 × 591 × 257 mm |
| Kontrol paneli | A — alfanümerik panel |
| Soğutma | Standart hava soğutmalı |
| Güç devresi | 6 darbeli, şok bobinli |
| EMC kodu | H — IEC 61800-3 |
| Fren kıyıcı | Dahili fren kıyıcı |
| Kart yapısı | Doğrudan bağlantı / vernikli kartlar |
| Yazılım ailesi | NXP sistem yazılımı |
| Özel uygulama / parametre seti | Özel uygulama yok / özel parametre seti yok |
| Varsayılan motor frekansı | 50 Hz |
| A yuvası | OPT-A1: 6 dijital giriş, 1 dijital çıkış, 2 analog giriş, 1 analog çıkış, +10 V referans, +24 V |
| B yuvası | OPT-A2: 2 röle çıkışı (NO/NC) |
| C yuvası | Kart yok (00) |
| D yuvası | Kart yok (00) |
| E yuvası | Kart yok (00) |
| EAN | 5710108770112 |
| Net ağırlık | 35 kg |
| Brüt ağırlık | 36 kg |
Güç ve akım seçimi
Bu ürünün düşük aşırı yük (LO) güç değeri 55 kW, yüksek aşırı yük (HO) güç değeri 45 kW olarak belirtilir. Motor etiketi akımı, yükün kalkış ve çalışma karakteristiği, ortam koşulları ve çalışma çevrimi birlikte değerlendirilmelidir. Tablodaki tip kodu akımı ile sürekli NO/HO alanları üretici tarafından ayrı başlıklarla verildiğinden seçimde bu ayrım korunmalıdır.
Panel ve giriş-çıkış konfigürasyonu
Alfanümerik panel bulunur. A yuvası: OPT-A1: 6 dijital giriş, 1 dijital çıkış, 2 analog giriş, 1 analog çıkış, +10 V referans, +24 V. B yuvası: OPT-A2: 2 röle çıkışı (NO/NC). C yuvası: Kart yok (00). D yuvası: Kart yok (00). E yuvası: Kart yok (00). Sinyal tipleri, terminal beslemeleri ve giriş-çıkış sınırları ilgili kart kılavuzlarıyla eşleştirilmelidir.
Haberleşme seçenekleri
Bu konfigürasyonun genişletme kartları giriş-çıkış işlevleri içindir. Talep edilen saha haberleşmesi protokolü ve uygun kart seçimi ayrıca belirlenmelidir.
Frenleme konfigürasyonu
Bu tip kodunda entegre fren kıyıcı bulunur. Harici fren direncinin ürünle birlikte verildiği belirtilmediğinden direnç dahil kabul edilmemelidir. Gerekli frenleme çözümü; duruş süresi, çevrim ve yükün geri beslediği enerji dikkate alınarak seçilir.
Montaj, muhafaza ve EMC
FR07 kasa IP54 / NEMA 12 olarak listelenir. Üretici boyut alanı 237 × 591 × 257 mm verir. EMC H konfigürasyonu uygun şebeke, kablolama ve kurulum koşullarıyla birlikte değerlendirilir. Kartların vernikli olması muhafazanın IP sınıfını değiştirmez.
Beosis Store teklif desteği
Teklif talebinize 136L0447 kodunu, adedi, motor etiketi fotoğrafını ve uygulama bilgisini ekleyin. Mevcut sürücü değişimi için tam tip kodunun paylaşılması panel, kart, kasa ve frenleme seçeneklerinin doğru eşleştirilmesini kolaylaştırır. Fiyat ve tedarik süresi talebinize göre iletilir.
Sık sorulan sorular
Panel tipi nedir?
Alfanümerik panel (A).
Koruma sınıfı nedir?
IP54 / NEMA 12.
Haberleşme kartı var mı?
Bu kodda listelenen genişletme kartları I/O işlevleri içindir.
Fren kıyıcı var mı?
Evet, entegre fren kıyıcı bulunur; haricî fren direnci ayrıca seçilir.
Nasıl teklif istenir?
136L0447 kodu, adet, mevcut cihaz etiketi ve uygulama bilgilerini info@beosis.com.tr adresine gönderin.
Beosis Store’dan teklif isteyin
Güncel fiyat, tedarik süresi ve talep ettiğiniz adet için 136L0447 teklif talebi gönderin. Ürün ve kurulum bilgilerinizi eklemeniz doğru aksesuarın belirlenmesini kolaylaştırır.

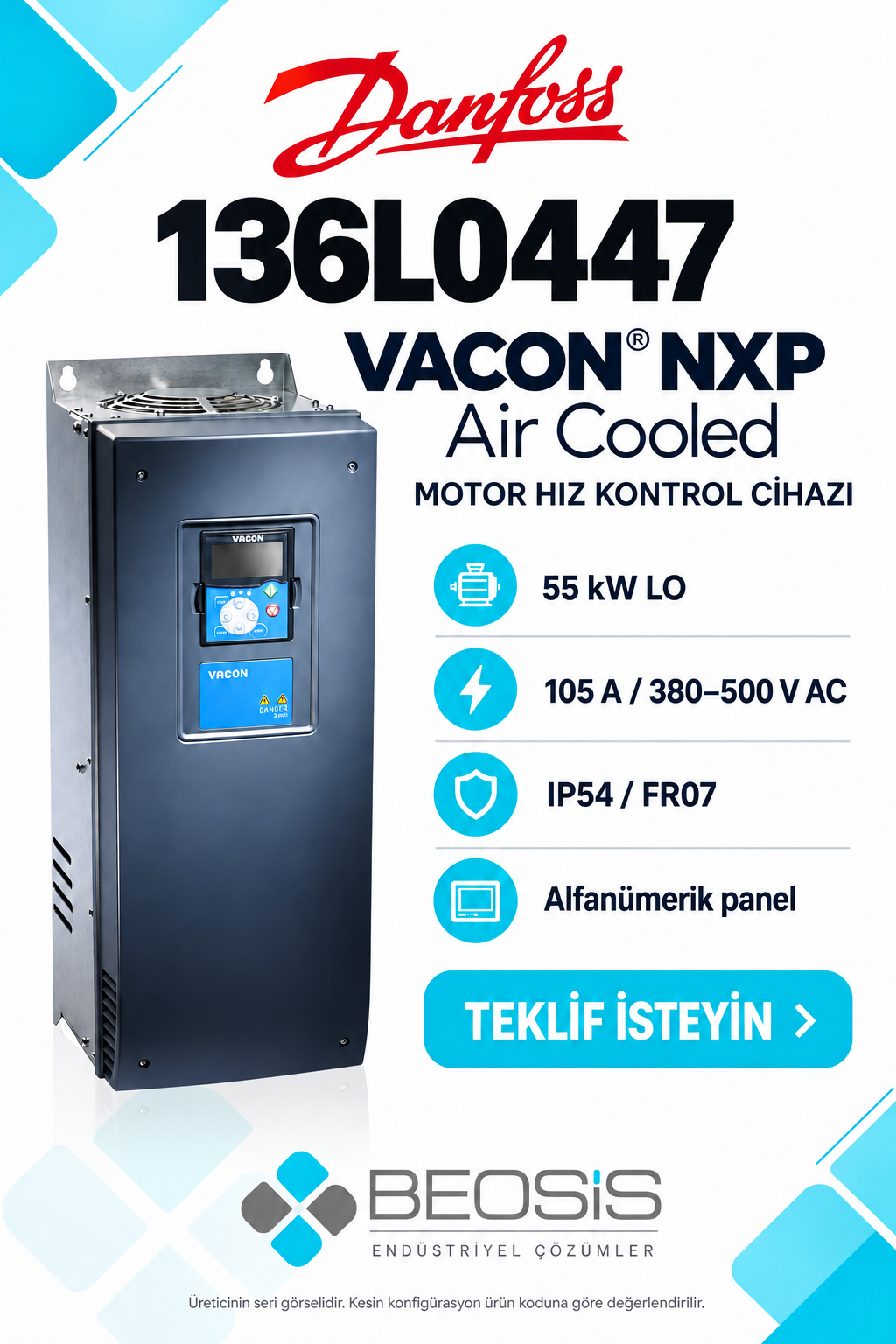

Teknik kaynak: Danfoss 136L0447 resmi ürün sayfası · VACON NXP and VACON NXC Selection Guide · VACON® NXS NXP Air-cooled OG. Görsel, üreticinin ilgili kasa için kullandığı seri fotoğrafıdır. Kesin panel, muhafaza ve kart seçenekleri tam sipariş koduna göre belirlenir.
