Danfoss 136H9785 VACON NXA 1030 A 525–690 V IP00 Aktif Besleme Ünitesi AFE
Bu ürün için info@beosis.com.tr adresine e-posta göndererek teklif talebinde bulunabilirsiniz. Ürün kodu: 136H9785.
Danfoss 136H9785 – VACON NXA – 1030 A tip akımı – FI13 – LCL filtresiz
Danfoss 136H9785, ortak DC bara sistemleri için VACON NXA aktif besleme (AFE) ünitesidir. NXA10306-A0T02SG-A1A2000000 tip kodu 525–690 V AC gerilim sınıfı, 1030 A tip akımı, IP00 güç ünitesi ve FI13 kasa ile listelenir. Elektriksel modifikasyon 2, LCL filtresi bulunmayan AFE modülünü tanımlar. Bu ürün motor çıkış inverterinden ayrı olarak DC sistemin şebeke tarafında değerlendirilir.
Teknik özellikler ve ürün bilgileri
| Marka | Danfoss |
|---|---|
| Ürün kodu | 136H9785 |
| Ünite tipi | VACON® NXA Active Front-End (AFE) |
| Tam tip kodu | NXA10306-A0T02SG-A1A2000000 |
| AC gerilim sınıfı | 525–690 V AC |
| Üreticinin parantez içi DC sınıfı | 640–1100 V DC; gerçek DC ayarı sistem tasarımıyla belirlenir |
| Tip kodundaki akım | 1030 A |
| Üretici sürekli NO akımı | 1214 A |
| Üretici sürekli HO akımı | 920 A |
| Üreticinin LO güç alanı | 1194 kW; AFE besleme ünitesi kaydıdır |
| Üreticinin HO güç alanı | Değer belirtilmemiş (—) |
| Koruma sınıfı | IP00 |
| Kasa | FI13 |
| Boyutlar (G × Y × D) | 708 × 1030 × 553 mm |
| Elektriksel modifikasyon | 2 — AFE module w/o LCL; LCL filtresi dahil değil |
| Kontrol paneli | A — alfanümerik ekran |
| Soğutma | Standart hava soğutmalı |
| EMC kodu | T — IEC 61800-3, IT şebekeleri |
| Fren kıyıcı | Bulunmaz |
| Kart yapısı | G — fiber bağlantı, vernikli PCB |
| A yuvası | OPT-A1: 6 DI, 1 DO, 2 AI, 1 AO, +10 V, +24 V |
| B yuvası | OPT-A2: 2 röle çıkışı (NO/NC) |
| C / D / E yuvaları | Kart yok |
| Sistem yazılımı | NXP sistem yazılımı |
| Uygulama | ARFIFF02 — AFE uygulaması (NXA/NXI/NXP) |
| EAN | 5710108763510 |
| Net ağırlık | 306 kg |
| Brüt ağırlık | 307 kg |
Ortak DC bara sistemindeki görevi
AFE, ortak DC bara sisteminin şebeke tarafında iki yönlü enerji dönüşümü için kullanılan aktif besleme ünitesidir. Uygun sistem tasarımında frenleme enerjisinin AC şebekeye geri aktarılmasını sağlar. Motorun hız ve tork kontrolünü yapan inverter ünitesi sistemin ayrı bir bölümüdür.
LCL filtresi ve ön şarj
Üretici bu tam kodu LCL filtresi bulunmayan AFE modülü olarak listeler. Ortak DC sistem seçim kılavuzunda AFE için haricî LCL giriş filtresi ve haricî ön şarj devresi öngörülür. Bu bileşenlerin seçimi, bağlantısı ve teslimat kapsamı proje ve teklif içinde ayrıca belirlenmelidir.
Akım ve güç değerleri
1030 A tip kodu akımı, 1214 A sürekli NO ve 920 A sürekli HO alanları üretici kaydında farklı başlıklarda verilmiştir. LO güç alanındaki 1194 kW değeri, bu AFE kaydının üretici verisidir; tek başına bir motor çıkış inverterinin gücü olarak yorumlanmamalıdır. DC bara yükü, geri besleme ihtiyacı, şebeke ve filtre seçimi birlikte değerlendirilir.
Kontrol ve uygulama yazılımı
Alfanümerik ekran ile A1/A2 giriş-çıkış kartları bulunur. C, D ve E yuvalarında kart yoktur. Sistem yazılımı NXP ailesidir; uygulama kodu ARFIFF02 AFE uygulamasını belirtir. Devreye alma ve mevcut cihaz değişiminde uygulama sürümü, parametreler ve sistem bağlantıları eşleştirilmelidir.
Pano yerleşimi ve montaj
FI13 güç ünitesi IP00 olarak listelenir. Uygun pano muhafazası, temas koruması, soğutma boşlukları, filtre ve ön şarj bileşenlerinin yerleşimi sistem projesinde belirlenir. 708 × 1030 × 553 mm ürün boyutu, tüm sistemin toplam montaj alanı değildir.
Teklif için gerekli bilgiler
136H9785 ürün kodunu, adedi, mevcut AFE etiketini, şebeke gerilimini, DC bara yükünü ve LCL/ön şarj çözümünü info@beosis.com.tr adresine iletin. Fiyat, tedarik süresi ve teslim edilecek bileşenler teklif kapsamında açıkça belirtilir.
Sık sorulan sorular
Bu ürün motor inverteri mi?
Ortak DC bara sisteminin şebeke tarafındaki aktif besleme ünitesidir. Motor çıkış inverteri ayrı değerlendirilir.
LCL filtresi dahil mi?
Hayır, 2 konfigürasyonu LCL filtresi bulunmayan AFE modülüdür.
Ön şarj gerekli mi?
AFE sisteminde haricî ön şarj çözümü üretici kılavuzuna göre projelendirilir.
Haberleşme kartı var mı?
C, D ve E yuvaları kartsızdır; gerekli protokol ve kart ayrıca belirlenir.
Nasıl teklif alınır?
136H9785 kodu, adet ve sistem bilgileriyle info@beosis.com.tr adresine yazın.
Beosis Store’dan teklif isteyin
Güncel fiyat, tedarik süresi ve talep ettiğiniz adet için 136H9785 teklif talebi gönderin. Ürün ve kurulum bilgilerinizi eklemeniz doğru aksesuarın belirlenmesini kolaylaştırır.

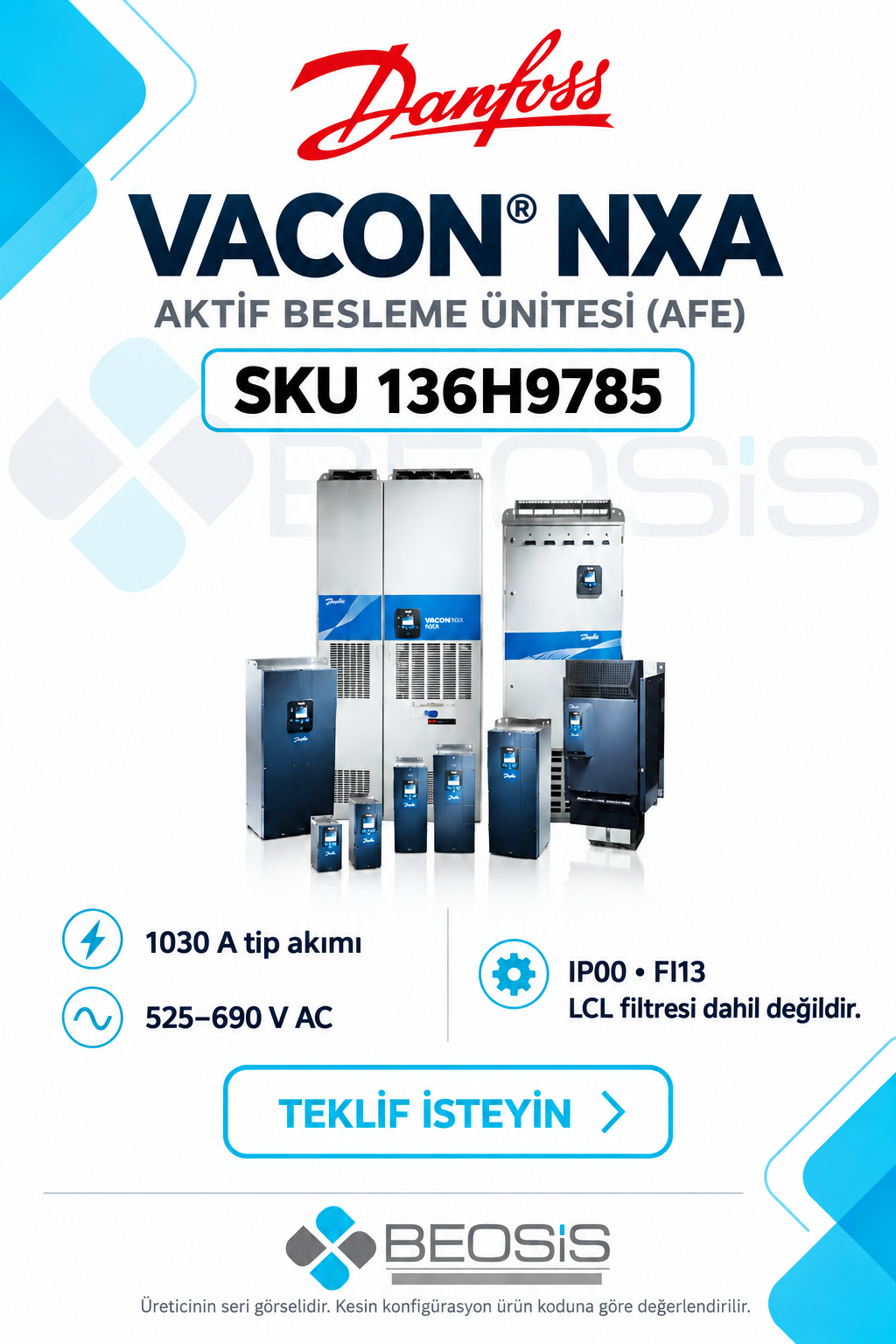

Teknik kaynak: Danfoss 136H9785 resmi ürün sayfası · VACON NXP Common DC Bus Selection Guide · VACON® NX Active Front End User Manual · VACON® NX IO Boards User Manual. Görsel, üreticinin bu ürün sayfasında kullandığı seri görselidir. Kesin AFE modül düzeni ve teslimat kapsamı tam sipariş koduyla değerlendirilir.
