Danfoss 136H4538 VACON NXP 11 kW LO 380–500 V IP54 Alfanümerik Panelli Motor Hız Kontrol Cihazı
Bu ürün için info@beosis.com.tr adresine e-posta göndererek teklif talebinde bulunabilirsiniz. Ürün kodu: 136H4538.
Danfoss 136H4538 – VACON NXP 11 kW LO / 7,5 kW HO – FR05 – Dahili fren kıyıcı
Danfoss 136H4538, VACON NXP Air Cooled ailesinde 11 kW LO ve 7,5 kW HO güç değerleriyle listelenen, 380–500 V AC beslemeli bir motor hız kontrol cihazıdır. FR05 kasa, IP54/NEMA 12 muhafaza, alfanümerik kontrol paneli ve A1/A2 giriş-çıkış kartları bu ürün kodunun konfigürasyonunda yer alır. Tam sipariş kodu NXP00225-A5H1SSS-A1A2B2B400+QGLM+FL23+DPAP+DLDE şeklindedir.
Teknik özellikler ve ürün bilgileri
| Marka | Danfoss |
|---|---|
| Ürün kodu | 136H4538 |
| Seri | VACON® NXP Air Cooled |
| Tam tip kodu | NXP00225-A5H1SSS-A1A2B2B400+QGLM+FL23+DPAP+DLDE |
| Üretici güç değeri | 11 kW LO |
| Yüksek aşırı yük güç değeri | 7,5 kW HO |
| Besleme gerilimi | 380–500 V AC |
| Tip kodundaki akım sınıfı | 22 A |
| Sürekli akım (üretici NO alanı) | 22 A |
| Sürekli akım (HO) | 16 A |
| Koruma sınıfı | IP54 / NEMA 12 |
| Kasa | FR05 |
| Boyutlar (G × Y × D) | 144 × 391 × 214 mm |
| Kontrol paneli | Alfanümerik ekran (A) |
| Soğutma | Standart hava soğutmalı |
| Güç devresi | 6 darbeli, şok bobinli |
| EMC kodu | H – IEC 61800-3 |
| Fren kıyıcı | Dahili fren kıyıcı |
| Kart yapısı | Doğrudan bağlantı / standart kartlar |
| A yuvası | OPT-A1: 6 DI, 1 DO, 2 AI, 1 AO, +10 V referans, +24 V |
| B yuvası | OPT-A2: 2 röle çıkışı (NO/NC) |
| Yazılım ailesi | NXP sistem yazılımı |
| Özel uygulama / parametre seti | Özel uygulama yok / özel parametre seti yok |
| Varsayılan motor frekansı | 50 Hz |
| C yuvası | OPT-B2: 1 değiştirici röle (NO/NC), 1 normalde açık röle (NO), termistör girişi |
| D yuvası | OPT-B4: 1 analog giriş, 2 izole analog akım çıkışı (mA), harici +24 V bağlantısı |
| E yuvası | Kart yok (00) |
| Kablo giriş plakası | Metrik (+QGLM) |
| EAN | 5710108710828 |
| Net ağırlık | 8,1 kg |
| Brüt ağırlık | 9,1 kg |
Güç ve akım seçimi
Bu ürünün düşük aşırı yük (LO) güç değeri 11 kW, yüksek aşırı yük (HO) güç değeri 7,5 kW olarak belirtilir. Motor etiketi akımı, yükün kalkış ve çalışma karakteristiği, ortam koşulları ve çalışma çevrimi birlikte değerlendirilmelidir. Tablodaki tip kodu akımı ile sürekli NO/HO alanları üretici tarafından ayrı başlıklarla verildiğinden seçimde bu ayrım korunmalıdır.
Kontrol paneli ve giriş-çıkışlar
Alfanümerik panel, A1 dijital/analog giriş-çıkışları ve A2 röle çıkışları bulunur. C yuvasında OPT-B2: 1 değiştirici röle (NO/NC), 1 normalde açık röle (NO), termistör girişi; D yuvasında OPT-B4: 1 analog giriş, 2 izole analog akım çıkışı (mA), harici +24 V bağlantısı yer alır. E yuvası kartsızdır. Röle, termistör ve analog sinyal bağlantıları kart kılavuzundaki sınırlarla eşleştirilmelidir.
Frenleme konfigürasyonu
Bu tip kodunda entegre fren kıyıcı bulunur. Harici fren direncinin ürünle birlikte verildiği belirtilmediğinden direnç dahil kabul edilmemelidir. Gerekli frenleme çözümü; duruş süresi, çevrim ve yükün geri beslediği enerji dikkate alınarak seçilir.
Kart yapısı ve montaj
Doğrudan bağlantı / standart kartlar. IP54/NEMA 12 muhafaza ve hava soğutmalı yapı için kurulum ortamı, soğutma boşlukları ve pano yerleşimi üreticinin kılavuzuna göre planlanır. Üretici boyut alanı G × Y × D sırasıyla 144 × 391 × 214 mm verir. Vernikli kart seçeneği, muhafazanın IP sınıfını değiştirmez.
Haberleşme ve sistem eşleştirmesi
Mevcut konfigürasyondaki A1/A2 kartları giriş-çıkış kartlarıdır. PROFIBUS, PROFINET, Modbus TCP veya başka bir ağ ihtiyacı varsa istenen protokol, kontrol sistemi ve uygun opsiyon kartı birlikte kontrol edilmelidir. Seri düzeyindeki seçeneklerin tamamı bu ürünün standart teslimat kapsamı olarak değerlendirilmemelidir.
Beosis Store teklif desteği
Teklif talebinize 136H4538 kodunu, adedi, motor etiketi fotoğrafını ve uygulama bilgisini ekleyin. Mevcut sürücü değişimi için tam tip kodunun paylaşılması panel, kart, kasa ve frenleme seçeneklerinin doğru eşleştirilmesini kolaylaştırır. Fiyat ve tedarik süresi talebinize göre iletilir.
Sık sorulan sorular
Bu ürünün güç değeri nedir?
11 kW LO / 7,5 kW HO. Uygulama seçimi yük ve motor akımıyla birlikte yapılır.
Kontrol paneli var mı?
Evet, ürün kodunda A tipi alfanümerik ekran bulunur.
Fren kıyıcı var mı?
Evet, dahili fren kıyıcı bulunur. Harici fren direnci ayrıca değerlendirilir.
Haberleşme kartı dahil mi?
A1/A2/B2/B4 kartları giriş-çıkış işlevleri içindir. E yuvası kartsızdır; saha haberleşmesi protokolü ayrıca belirlenir.
Teklif nasıl istenir?
info@beosis.com.tr adresine 136H4538 ürün kodu, adet ve uygulama bilgilerinizi gönderin.
Beosis Store’dan teklif isteyin
Güncel fiyat, tedarik süresi ve talep ettiğiniz adet için 136H4538 teklif talebi gönderin. Ürün ve kurulum bilgilerinizi eklemeniz doğru aksesuarın belirlenmesini kolaylaştırır.

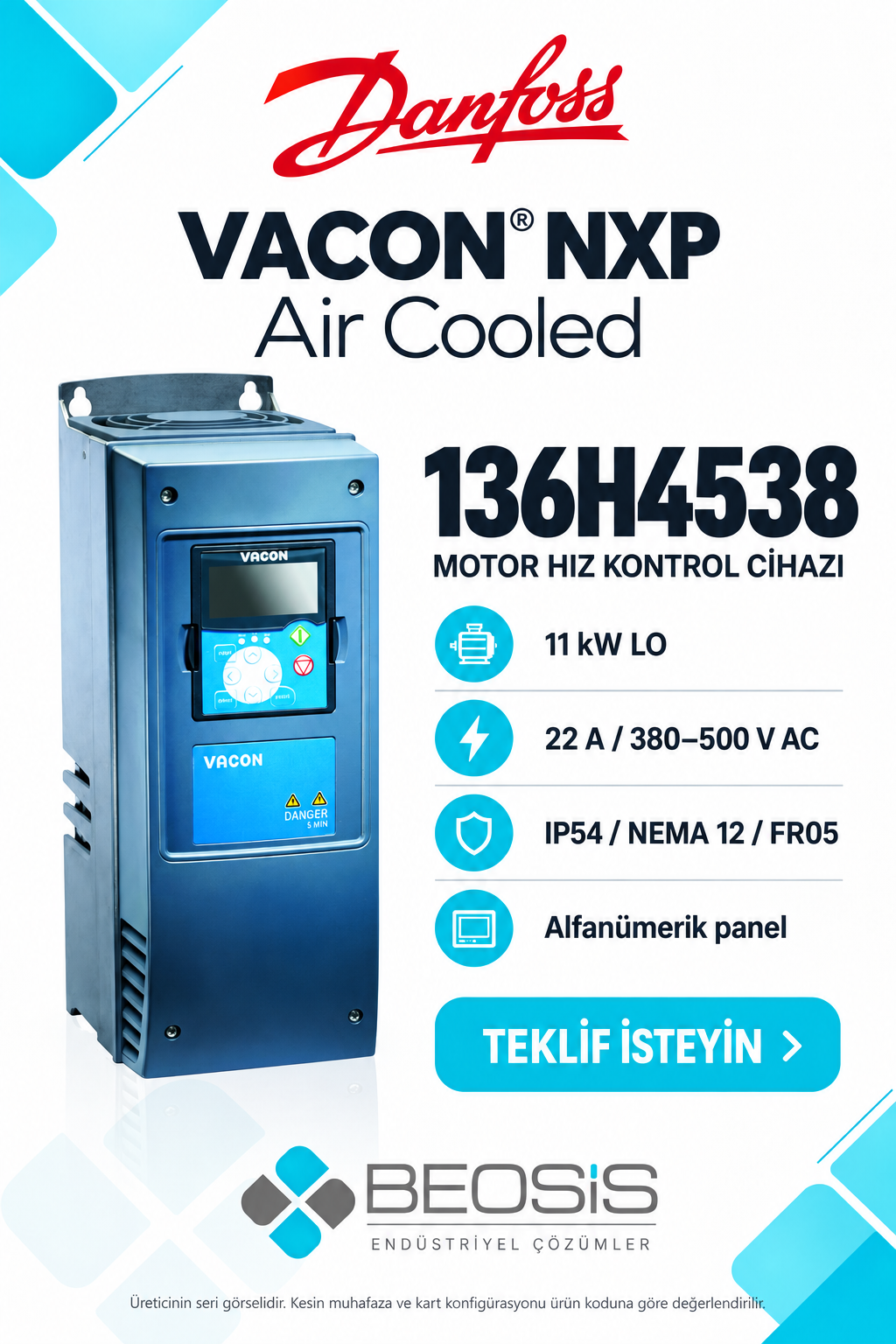

Teknik kaynak: Danfoss 136H4538 resmi ürün sayfası · VACON NXP and VACON NXC Selection Guide · VACON® NXS NXP Air-cooled OG · VACON® NX IO Boards User Manual. Görsel, üreticinin FR05 kasa seri fotoğrafı esas alınarak hazırlanmıştır. Kesin konfigürasyon ürün koduna göre değerlendirilir.
