Danfoss 136H3379 VACON NXN 650 A 525–690 V IP00 Doğrultucu Ünitesi
Bu ürün için info@beosis.com.tr adresine e-posta göndererek teklif talebinde bulunabilirsiniz. Ürün kodu: 136H3379.
Danfoss 136H3379 – VACON NXN 650 A – NFE Doğrultucu Ünitesi – FI09
Danfoss 136H3379, VACON NXN ailesinde ortak DC bara sisteminin besleme tarafında kullanılan bir doğrultucu ünitesidir. NXN06506-X0T0SSV-0000000000 tip kodu 650 A akım sınıfını, 525–690 V AC gerilim sınıfını ve IP00 muhafazayı belirtir. Ünite, motor tarafındaki inverterlerden ayrı seçilen NFE doğrultucu çözümüdür; yerel kontrol paneli ve A–E yuvalarında opsiyon kartı bulunmaz.
Teknik özellikler ve ürün bilgileri
| Marka | Danfoss |
|---|---|
| Ürün kodu | 136H3379 |
| Seri | VACON® NXN Rectifier Unit |
| Tam tip kodu | NXN06506-X0T0SSV-0000000000 |
| Ünite işlevi | Ortak DC bara için NFE doğrultucu / şebeke besleme ünitesi |
| AC gerilim sınıfı | 525–690 V AC |
| Üreticinin aynı alanda verdiği DC gerilim sınıfı | 640–1100 V DC |
| Tip kodundaki akım sınıfı | 650 A |
| Sürekli akım (üretici NO alanı) | 770 A |
| Sürekli akım (üretici HO alanı) | 507 A |
| Üretici düşük aşırı yük güç alanı | 708 kW; doğrultucu sistem seçimi kapsamında değerlendirilir |
| Yüksek aşırı yük güç alanı | Üretici değer belirtmez (–) |
| Koruma sınıfı | IP00 |
| Kasa | FI09 |
| Üretici boyut alanı (G × Y × D) | 239 × 1030 × 372 mm; sistem yerleşimi çizimle doğrulanmalıdır |
| Soğutma | Standart hava soğutmalı |
| Güç devresi konfigürasyonu | 6 darbeli, şok bobinli (S) |
| Kontrol paneli | Yerel kontrol paneli yok (X) |
| Fren kıyıcı | Bulunmaz (0) |
| EMC kodu | T — IEC 61800-3, IT şebekeleri |
| Kart yapısı | Doğrudan bağlantı / vernikli kart yapısı (V) |
| Opsiyon yuvaları A / B / C / D / E | Kart yok (00 / 00 / 00 / 00 / 00) |
| Sistem yazılımı ve dil paketi | NXN için sistem yazılımı ve dil paketi bulunmaz |
| EAN | 5710108698942 |
| Net ağırlık | 191 kg |
| Brüt ağırlık | 224 kg |
Ortak DC bara sistemindeki görevi
NFE doğrultucu, şebekeden ortak DC baraya tek yönlü güç aktarımı için kullanılan besleme bölümüdür. Motorların hız ve tork kontrolü inverter ünitelerinde yapılır. Sistem seçimi; toplam DC yükü, çalışma çevrimi, şebeke koşulları ve aynı baraya bağlı inverterlerle birlikte değerlendirilmelidir.
Rejenerasyon ve frenleme
Üreticinin Common DC Bus kılavuzu NFE yapısını rejeneratif olmayan besleme olarak tanımlar. Enerjinin şebekeye geri verilmesi gereken uygulamalarda uygun sistem mimarisi ayrıca belirlenir. Bu tam ürün kodunda fren kıyıcı bulunmaz; frenleme enerjisinin yönetimi DC sisteminin diğer bileşenleriyle birlikte tasarlanır.
Akım ve güç alanlarının doğru okunması
Ürün kodunda 650 A yer alırken resmî kayıtta sürekli NO akımı 770 A, sürekli HO akımı 507 A olarak ayrı alanlarda belirtilir. Bu değerler aynı başlık altında birleştirilmemelidir. Ürün sayfasındaki 708 kW güç alanı, tek bir motor için inverter gücü şeklinde yorumlanmamalı; doğrultucu ve ortak DC bara boyutlandırmasında üretici kılavuzuyla birlikte kullanılmalıdır.
Pano, şok bobini ve bağlantı planlaması
IP00 güç ünitesi uygun pano muhafazası ve temas korumasıyla kurulmalıdır. Üretici konfigürasyonu 6 darbeli, şok bobinli yapı olarak listeler; giriş şok bobini, güç bağlantıları, koruma düzeni ve soğutma yerleşimi NXN NFE kullanıcı kılavuzuna göre doğrulanmalıdır. Ünitenin ürün kaydındaki boyutları bütün sistemin yerleşim ölçüsü olarak kabul edilmemelidir.
Panel ve opsiyon kartları
X panel kodu yerel kontrol paneli bulunmadığını belirtir. A, B, C, D ve E yuvaları 00 olarak listelenmiştir; bu konfigürasyona dijital/analog I/O kartı, haberleşme kartı veya motor inverteri işlevi eklenmiş kabul edilmemelidir.
Beosis Store teklif desteği
136H3379 kodunu, istenen adedi, mevcut doğrultucu etiketini, DC bara yapısını ve bağlı inverterlerin bilgilerini paylaşın. Şok bobini, besleme, pano yerleşimi ve mevcut sistemle eşleştirme teklif aşamasında değerlendirilir. Fiyat ve teslim süresi talebe göre iletilir.
Sık sorulan sorular
Bu ürün motor inverteri mi?
Hayır. NXN, ortak DC baranın şebeke tarafında kullanılan NFE doğrultucu ünitesidir.
Yerel kontrol paneli var mı?
Hayır, tip kodunda X panel seçeneği bulunur.
Haberleşme veya giriş-çıkış kartı dahil mi?
Hayır, beş opsiyon yuvasının tamamı 00 olarak listelenir.
Şebekeye enerji geri beslemesi yapar mı?
NFE, rejeneratif olmayan besleme yapısıdır. Geri besleme gereksinimi sistem seçimi sırasında ayrıca değerlendirilir.
Teklif nasıl alınır?
136H3379 kodunu ve sistem bilgilerinizi info@beosis.com.tr adresine iletin.
Beosis Store’dan teklif isteyin
Güncel fiyat, tedarik süresi ve talep ettiğiniz adet için 136H3379 teklif talebi gönderin. Ürün ve kurulum bilgilerinizi eklemeniz doğru aksesuarın belirlenmesini kolaylaştırır.

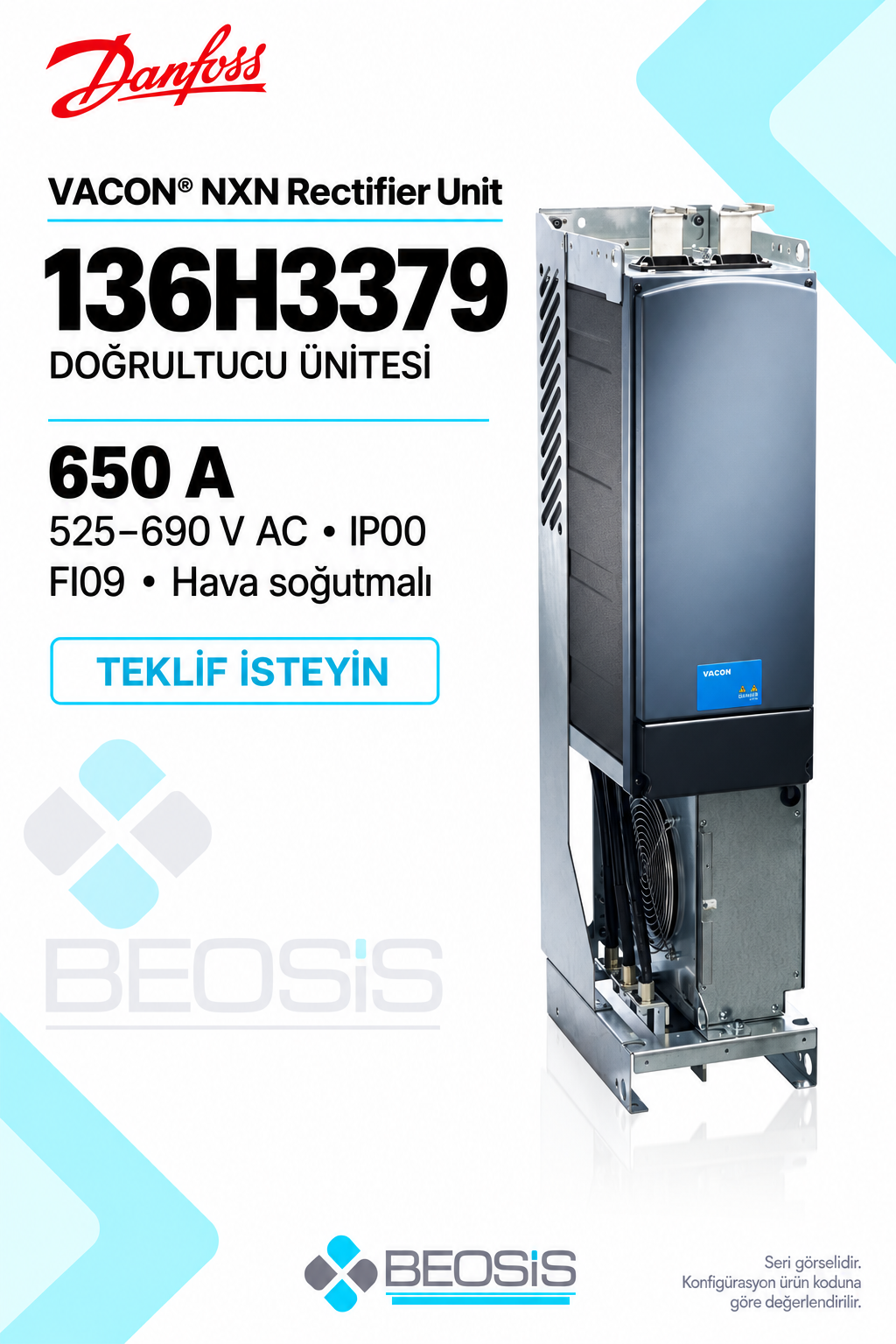

Teknik kaynak: Danfoss 136H3379 resmi ürün sayfası · VACON NXP Common DC Bus Selection Guide · NXN NFE User manual. Görsel, üreticinin bu ürün sayfasına bağladığı VACON NXP Common DC Bus FI09 seri fotoğrafı esas alınarak hazırlanmıştır. Tam teslimat konfigürasyonu ürün koduyla değerlendirilir.
