Danfoss 136H0037 VACON 100 Industrial 630 kW LO 380–500 V IP00 Grafik Panelli Motor Hız Kontrol Cihazı
Bu ürün için info@beosis.com.tr adresine e-posta göndererek teklif talebinde bulunabilirsiniz. Ürün kodu: 136H0037.
Danfoss 136H0037 – VACON 100 Industrial 630 kW LO – MR12
Danfoss 136H0037, VACON 100 Industrial ailesinde 630 kW LO / 500 kW HO güç değerleriyle listelenen, üç faz 380–500 V AC beslemeli motor hız kontrol cihazıdır. MR12 kasa, IP00 muhafaza ve grafik panel bu sipariş kodunda yer alır. Tam konfigürasyon VACON0100-3L-1180-5+IP00 şeklindedir.
Teknik özellikler ve ürün bilgileri
| Marka | Danfoss |
|---|---|
| Ürün kodu | 136H0037 |
| Seri | VACON 100 Industrial |
| Tam tip kodu | VACON0100-3L-1180-5+IP00 |
| Düşük aşırı yük gücü | 630 kW LO |
| Yüksek aşırı yük gücü | 500 kW HO |
| Besleme | 3 faz, 380–500 V AC |
| Tip kodundaki akım sınıfı | 1180 A |
| Sürekli akım (üretici NO alanı) | 1180 A |
| Sürekli akım (HO) | 920 A |
| Koruma sınıfı | IP00 |
| Kasa | MR12 |
| Boyutlar (G × Y × D) | 1016 × 980 × 525 mm |
| Kontrol paneli | Grafik panel, MK01 |
| Kurulum seçeneği | DM — Drive Module |
| EMC kategorisi | C3 — üretici EMC konfigürasyonu |
| Fren kıyıcı | Dinamik frenleme cihazı bulunmaz |
| Kablo giriş plakası | Opsiyon yok (Q000) |
| B yuvası | F3 — 3 röle çıkışı |
| C / D yuvaları | Kart yok (SC00 / SD00) |
| E yuvası | Kart yok (SE00) |
| Dahili haberleşme seçimi | Standart protokoller: Modbus / N2 / BACnet |
| Gerçek zaman saati pili | Bulunmaz |
| Haricî yardımcı besleme opsiyonu | Bulunmaz |
| Motor frekansı varsayılanı | 50 Hz |
| Ölçü birimi | Metrik |
| Üreticinin net boyut alanı | 1014 × 980 × 525 mm |
| Ölçü alanları hakkında | Standart boyut alanında genişlik 1016 mm, net alanında 1014 mm verilir; montaj için resmî çizim esas alınmalıdır |
| EAN | 5710108665388 |
| Net ağırlık | 884,98 kg |
| Brüt ağırlık | 885,98 kg |
Uygulama ve ürün konfigürasyonu
VACON 100 Industrial, endüstriyel motor hız kontrol uygulamalarına yönelik sürücü ailesidir. Bu sipariş kodunun fren kıyıcı, röle/termistör kartı, güvenlik opsiyonu ve Ethernet seçimi standart bir temel modelle aynı kabul edilmemelidir.
Güç ve akım eşleştirmesi
Üretici düşük aşırı yük için 630 kW LO, yüksek aşırı yük için 500 kW HO belirtir. Tip kodundaki 1180 A sınıfı ile sürekli NO alanındaki 1180 A değeri ayrı başlıklarda verilmiştir. Seçim gerçek motor etiketi, gerilim ve yük koşullarına göre doğrulanmalıdır.
Grafik panel ve röle kartı
MK01 grafik panel yerel görüntüleme ve parametre işlemleri için listelenir. B yuvasında F3 — 3 röle çıkışı bulunur. Röle kontakları ve saha sinyallerinin bağlantısı kart kılavuzuna ve uygulama projesine göre belirlenir.
Haberleşme seçimi
Üretici FBM1 alanında Modbus, N2 ve BACnet standart protokollerini listeler. Uygulamanın haberleşme arayüzü, ağ yapısı ve parametreleri ilgili sürücü kılavuzuyla eşleştirilmelidir. PROFINET veya EtherNet/IP bu tam ürün koduna ayrıca varsayılmamalıdır.
Frenleme ve güvenlik seçenekleri
Bu konfigürasyonda dinamik frenleme cihazı bulunmaz. E yuvası kartsızdır; ayrı bir STO/ATEX opsiyon kartı teslimat kapsamına eklenmiş kabul edilmemelidir.
Gövde, montaj ve EMC
MR12 kasa IP00 koruma sınıfında, 1016 × 980 × 525 mm boyutlarla listelenir. Montaj boşlukları, hava akışı, kablo girişleri ve topraklama üreticinin kurulum kılavuzuna göre planlanır. EMC C3 konfigürasyonunun performansı uygun kablolama ve kurulum koşullarıyla birlikte değerlendirilir.
Beosis Store teklif desteği
136H0037 kodu, adet, motor etiketi ve uygulama bilgisiyle info@beosis.com.tr adresinden teklif isteyin. Mevcut cihaz değişiminde tam tip kodu, kart seçenekleri ve PLC haberleşme bilgilerini paylaşın. Fiyat, teslim süresi ve teslimat kapsamı teklif içinde doğrulanır.
Sık sorulan sorular
Hangi seri?
VACON 100 Industrial.
Grafik panel dahil mi?
Evet, MK01 grafik panel listelenir.
Fren kıyıcı bulunur mu?
Hayır, bu kodda dinamik frenleme cihazı bulunmaz.
Haberleşme seçimi nedir?
Standart protokoller: Modbus / N2 / BACnet.
Nasıl teklif alınır?
136H0037 ürün kodu ve adet bilgisiyle info@beosis.com.tr adresine yazın.
Beosis Store’dan teklif isteyin
Güncel fiyat, tedarik süresi ve talep ettiğiniz adet için 136H0037 teklif talebi gönderin. Ürün ve kurulum bilgilerinizi eklemeniz doğru aksesuarın belirlenmesini kolaylaştırır.

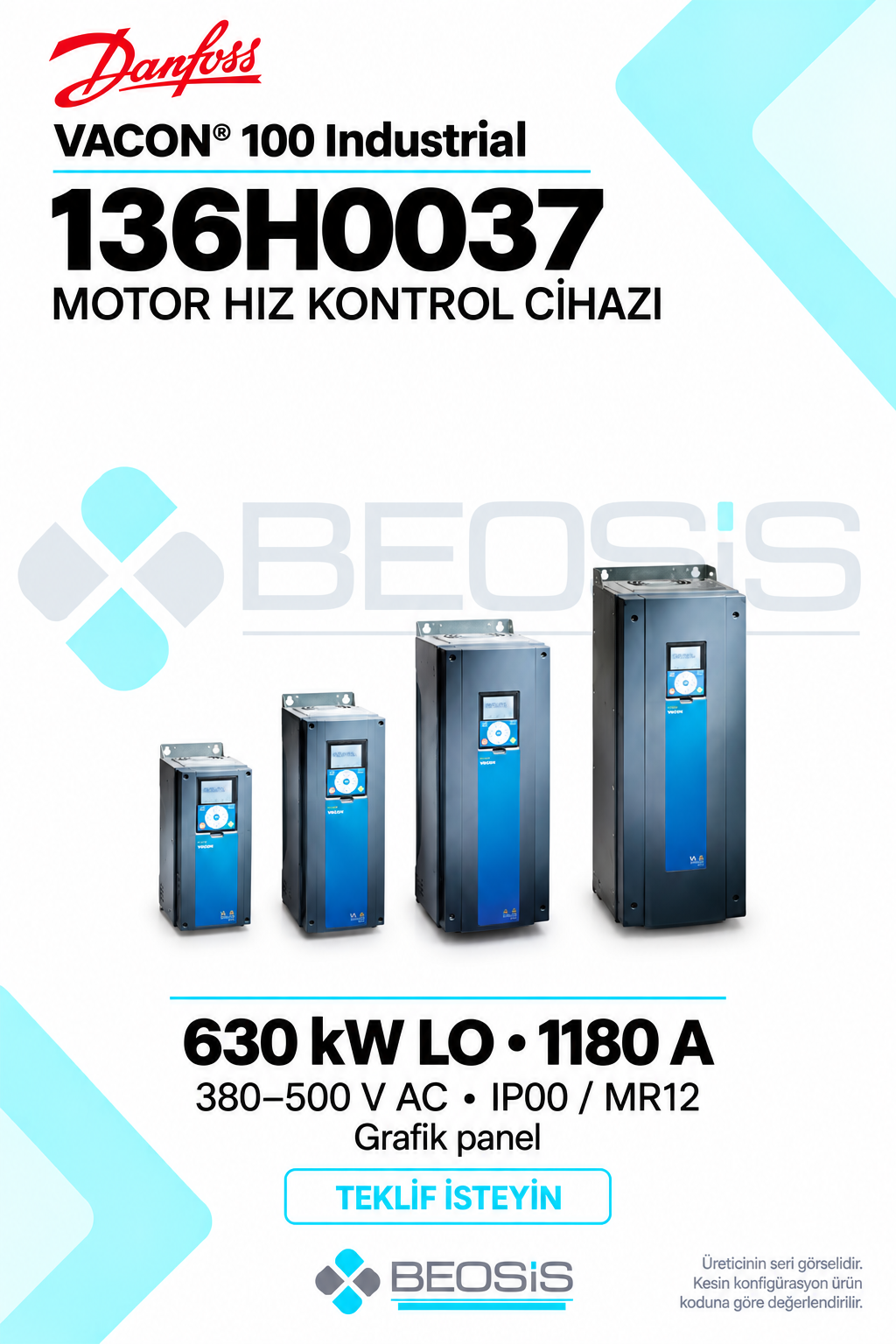

Teknik kaynak: Danfoss 136H0037 resmi ürün sayfası · VACON® 100 Ethernet IP Installation Man.. Görsel, üreticinin bu ürün sayfasına bağladığı seri fotoğrafı (MR12 montaj düzenini birebir temsil etmez) esas alınarak hazırlanmıştır. Kesin panel, kart ve muhafaza konfigürasyonu tam ürün koduyla değerlendirilir.
